一文詳解Altium Designer 25線束設計

Altium ? 來源:Altium ? 2025-10-07 12:09 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

博客作者:Marcin Lewandowski

線束設計是現代電子設備開發的重要組成部分,尤其在多板系統設計中扮演關鍵角色。這類系統通常包含電源、前面板、控制板、背板等多個協同工作的模塊。

在復雜環境中,精確規劃線纜連接對確保系統可靠性至關重要。設計不良的線束可能導致信號干擾、維護困難甚至設備損壞。因此,從設計初期就需綜合考慮電氣機械要求,進行周密規劃。

精心準備的線束文檔不僅能大幅降低原型制作階段的錯誤風險,還將顯著提升項目后續開發效率。通過Altium Designer將線束設計與主項目集成,可確保工程文檔的一致性、清晰度和規范性,從而全面提高設計團隊的工作效能。

線束設計工作流程解析

線束設計流程可與經典PCB設計流程類比。標準PCB設計包含三大階段:

1. 創建原理圖——定義元件間的邏輯連接

2. 設計PCB布局——完成元件布置與走線布線

3. 生成項目文檔——包括物料清單、技術圖紙和生產文件

線束設計工作流與此高度相似,同樣基于邏輯結構與連接關系的可視化呈現。Altium Designer中線束項目的主要構成要素包括:


圖1:Altium Designer中線束項目內容概覽

線束原理圖(*.WirDoc)

*.WirDoc文件用于呈現線束項目中的邏輯接線圖,其功能類似于PCB項目中的電氣原理圖——定義線纜連接方式、配置結構及連接器類型要求。

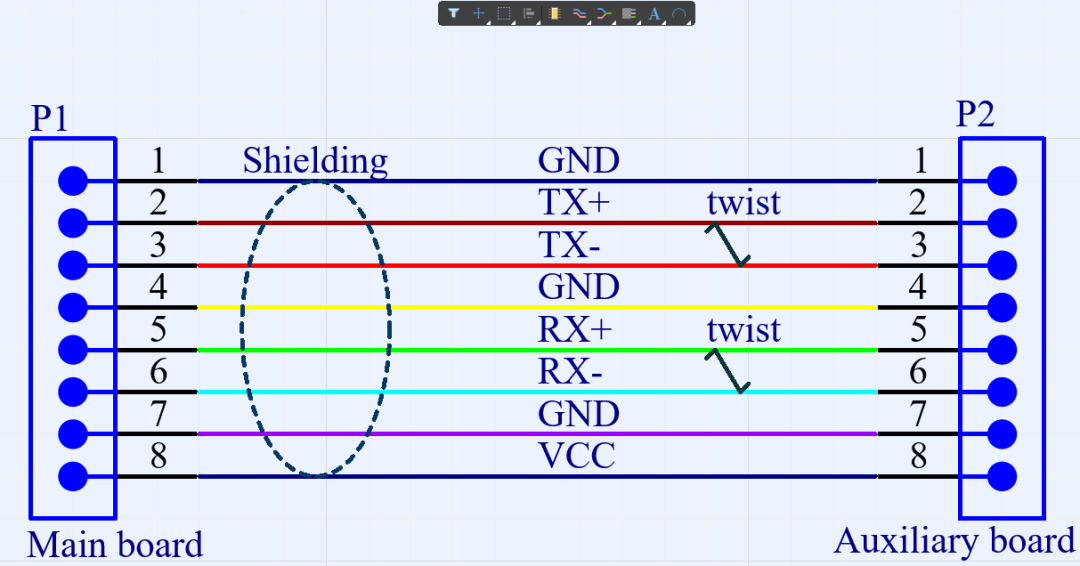

圖2:包含屏蔽層與雙絞線的接線邏輯圖

該原理圖定義了線束的邏輯結構,展示單根線纜在系統中的互連方式及其與特定連接器引腳或端子的對應關系。每根線纜均可設置屬性:類型(單芯/屏蔽/多芯)、截面積、絕緣顏色、信號功能(接地/電源/CAN總線等)。

此文檔的核心特點是不展示物理走線路徑,僅呈現元素間的邏輯關系,使設計師能專注于功能連通性設計。.WirDoc文件構成后續物理布局設計(.LdrDoc)和生產文檔生成的基礎。

此外,Altium Designer支持自動連接驗證(電氣規則檢查),可在進入布局設計階段前有效提升項目安全性并降低錯誤風險。

線束布局設計(*.LdrDoc)

.LdrDoc文件以圖形化方式呈現線束的物理布局,包括實際形態、線纜排列、連接器及安裝元件位置。與僅顯示邏輯連接的原理圖不同,.LdrDoc提供線束的二維物理布局表征,清晰展示其在面板、機箱或設備安裝面上的實際排布方案。

在此視圖中,線纜根據長度、彎曲半徑、連接器位置和分支點進行空間排布??商砑釉鷰?、防護膠帶、熱縮管等安裝附件的標注。線纜按定義成束布置,其長度根據二維布局路徑自動計算生成,在準確反映物理結構的同時確保制造數據精確性。

Altium Designer中.LdrDoc布局基于.WirDoc原理圖數據生成,實現邏輯連接到物理布局的自動映射。這既確保設計與預期功能完全吻合,又能根據人體工學、裝配便利性和生產要求優化線束布局。

額外優勢是可生成包含完整信息的二維文檔(面向制造商或組裝方),包括:線長數據、連接器類型、安裝點定位及公差范圍。


圖3:采用連接器物理視圖的線束布局

項目文檔構成要素

完整項目需配備相應技術文檔。Altium Designer線束設計通常包含以下文檔:

ActiveBOM(*.BomDoc)

*.BomDoc文件包含詳細的物料清單,列明項目所有組件及元素。涵蓋供應商信息、數量、型號、庫存狀態及價格動態。ActiveBOM支持變更追蹤與數據自動更新,顯著提升與采購、生產部門的協作效率。

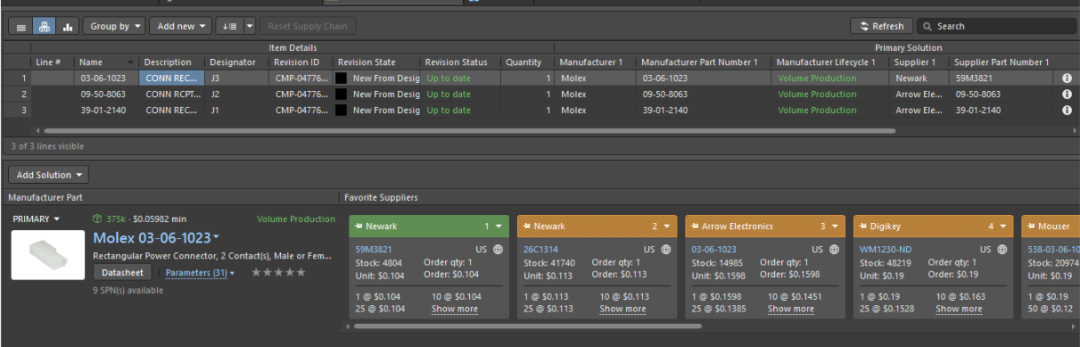

圖4:示例線束項目的ActiveBOM

Draftsman線束圖紙(*.HarDwf)

*.HarDwf文件是通過Draftsman模塊制備的詳細線束技術圖紙,主要面向生產團隊、組裝人員及系統集成商提供完整的裝配與制造文檔。


圖5:Altium Designer中的Draftsman線束圖紙示例

與主要面向設計師的原理圖(.WirDoc)和布局圖(.LdrDoc)不同,*.HarDwf文件提供可直接打印或導出(PDF/DXF/DWG格式)的清晰線束圖形化表征,包含:

標注線長的精確線束物理視圖

線纜標簽、顏色、通道編號及連接點信息

線纜與連接器規格表

線型、制造商、型號等數據及裝配指導(扎帶定位/彎曲半徑等)

版本區塊與項目元數據

特殊處理或工具要求的裝配說明

.HarDwf文件基于其他線束設計文檔數據生成,確保邏輯層、物理層與文檔層的完全一致。.WirDoc和*.LdrDoc的變更可自動同步至Draftsman。

值得注意的是,Draftsman支持創建包含公司logo、項目名稱、版本字段、標準描述等元素的自定義圖紙模板,確保文檔兼具專業性與完整性。

結語

正如所見,Altium Designer提供從初始設置到最終文檔輸出的全線束設計工具集,所有操作均可在統一環境中完成。立即開啟免費試用,體驗Altium為您的下一個線束設計項目帶來的強大助力。
