作者：Poornima Apte

投稿人：DigiKey 北美編輯

工業系統各式各樣，包括離散和過程制造設備、可再生能源系統、電信和 IT 基礎設施，都需要穩定可靠的電力供應。電源裝置 (PSU) 通過接收電壓輸入（AC 或 DC）并將其轉換為系統工作所需的形式和電壓輸出來提供這種功能。

PSU 和 DIN 導軌轉換器條件要求

今天的 AC/DC 轉換器必須安全、經濟、節能、可靠，而且體積要比以前的產品小得多。工業級 AC/DC 電源轉換器除了要處理高電感或高電容負載外，還必須承受重型機械開關時產生的嚴重 AC 輸入浪涌。它們還需要適應較寬的工作溫度和輸入電壓范圍。

德國標準化協會 (DIN) 導軌 PSU 可為繼電器、執行器、閥門和監控/控制系統供電，就符合這些條件。

電力轉換器安裝在 DIN 導軌上，DIN 導軌是一種標準化的金屬槽道，可切割成方便的長度，并用螺栓固定在機架或墻壁上（圖 1）。

圖 1：典型的 DIN 導軌安裝（圖片來源：RECOM）

雖然 DIN 導軌 PSU 具有許多優點，但其工作條件還需要一套額外的特殊功能。它們需要較長的工作壽命，因為它們通常在連續運行模式下工作，甚至在生產線停機時也是如此。它們還要求在負載和空轉時都具有高效率，以節約能源并盡量減少內部熱量排放。此外，它們還需要針對欠壓和過壓波動、電源浪涌、短路、過載和過熱提供保護。

[RACPRO1 系列] 機箱安裝式 LED AC/DC 電源是 [RECOM Power] 推出的工業 DIN 導軌 PSU，可滿足上述功能以及更多要求。其工作溫度范圍為 -40°C 至 +70°C，最高 +60°C 時仍可全功率輸出，并可持續 5 秒提供 150% 的功率提升。由于空載功耗較低，它們在待機時的能耗仍然很小，根據電源輸出功率的不同，空載功耗在 1 到 3 瓦之間。

DIN 導軌系統的其他優勢

DIN 導軌的標準化安裝可實現快速、簡便的組裝，因為 PSU 只需卡在導軌上，無需任何工具。DIN 導軌節省了空間，設計工程師可以將大量標準尺寸的設備密集地安裝在狹小的區域內。

此外，DIN 導軌多年來不斷發展，可適應不斷變化的電氣元件尺寸。槽的寬度和尺寸適合當今各種 PSU，這意味著設計工程師可以輕松選擇配置復雜系統所需的 PSU，并將其安裝在標準化的空間內。此外，DIN 導軌還可以將不同類型的組件安裝在一起，因此可以高效地為多臺機器配置電源，而且通常是配置在同一條金屬導軌上。

選擇合適的 DIN 導軌 PSU

復雜的工業自動化系統可能需要一系列 PSU 來滿足其電源需求。具體選擇取決于各種因素，包括電氣規格，如輸入和輸出電壓范圍以及所需的最大電流。

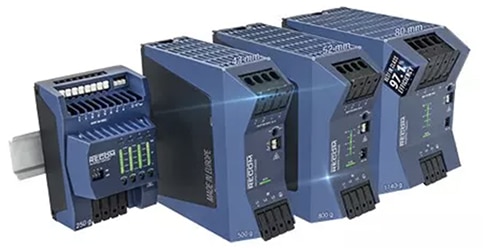

RECOM Power 的 RACPRO1 系列（圖 2）是一套 DIN 導軌 PSU，可相互轉換交流和直流輸入電壓。例如，RACPRO1-T240、-T480 和 -T960 系列具有 3 x 320 VAC 至 3 x 575 VAC 以及 430 VDC 至 850 VDC 的通用交流和直流輸入電壓范圍。它們的功率等級分別為 240 W、480 W 和 960 W。通過 T480 和 T960 上的負載指示器可快速確定所消耗電流相對額定輸出電流的百分比。這兩種裝置均可在恒流（CC）模式和負載均分模式之間進行選擇，前者適用于電池充電等任務，后者適用于并聯操作。

圖 2：RACPRO1-T240、-T480 和 -T960 具有 3 x 320 VAC 至 3 x 575 VAC 和 430 VDC 至 850 VDC 的通用交流和直流輸入電壓范圍，功率等級為 240 W、480 W 和 960 W。

RACPRO1-T 電源的效率高達 97.1%，以緊湊的設計實現了高功率密度。它們的寬度分別為 43 mm、52 mm 和 80 mm，功率損耗低，使用壽命超過 80,000 小時。

它們在輸入端還具有最高 6 kV 的抗浪涌能力，輸出端具有超過 35 V 的反向電壓保護能力。其擴展溫度范圍為 -40°C 至 +70°C，非常適合惡劣的工業環境和戶外應用。

此外，RECOM RACPRO1 DIN 導軌安裝式電源包含兩個獨立的煙道，可利用煙囪效應在最高 +60°C 的環境溫度下提供 100% 功率運行。當垂直的暖空氣柱上升時，就會產生煙囪效應，形成自然風，從而大大降低熱組件的內部溫度。

RACPRO1-4SP 電子保險絲系列

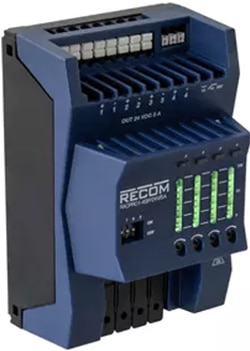

RACPRO 旗下還有 [RACPRO1-4SP ] [系列]，包括 4 通道電子保險絲 (e-Fuse) 負載開關，旨在為每個通道提供獨立的過流保護（圖 3）。其中包括實時電流監控和 LED 狀態指示燈，以簡化診斷。每個通道獨立運行，即使發生故障也能確保系統可靠性。該設計采用順序上電來限制浪涌電流，并采用逆序關斷來優先處理重要負載?？烧{節的過載模式可實現靈活的系統配置。

圖 3：RACPRO1-4SP 系列是 4 通道電子保險絲負載開關，具有獨立的過流限制控制和實時輸出電流指示功能。（圖片來源：RECOM）

RACPRO1 電子保險絲每個通道支持 5 A 或 10 A 電流，可在長達五秒鐘的時間內提供 150% 的功率提升，以應對臨時負載浪涌。為應對短時過流事件，它們可以維持 150% 過載長達 120 毫秒，從而減少不必要的跳斷。>+40°C 時 80,000 小時的預期使用壽命，確保了該系列產品的高可靠性；免工具插入式端子簡化了安裝過程；成對的輸入/輸出連接器使得多個模塊之間的布線和菊花鏈連接更加快捷高效。

RACPRO1 系列的應用

RACPRO1 系列應用廣泛，包括：

• 工業自動化（如智能制造）
• 可再生能源和微電網
• 基礎設施、交通工程和智慧城市
• 配電和電池儲能系統
• 測試與計量設備

結語

當今的工業過程需要一套復雜的電源，用于滿足設備對寬范圍電流和電壓的要求。隨著工業自動化中傳感器數量的增加，電源必須能夠在有限的空間和惡劣的環境中工作。RECOM 的 RACPRO1 系列能夠應對這些苛刻的挑戰，并能有效地提供可靠、穩定的電力，保證系統順暢運行。
