SN74AHCT541-Q1 包含 8 個具有 3 態輸出的同相緩沖器。低電平有效輸出使能引腳（OE1和OE2）控制所有八個通道，并配置為兩個通道都必須為低電平才能使輸出處于活動狀態。
*附件：sn74ahct541-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 提供可潤濕側翼 QFN 封裝
• 工作范圍：4.5V 至 5.5V VCC
• TTL 兼容輸入
• 低延遲，最大 7.7ns
• 閂鎖性能超過250mAper JESD 17

參數

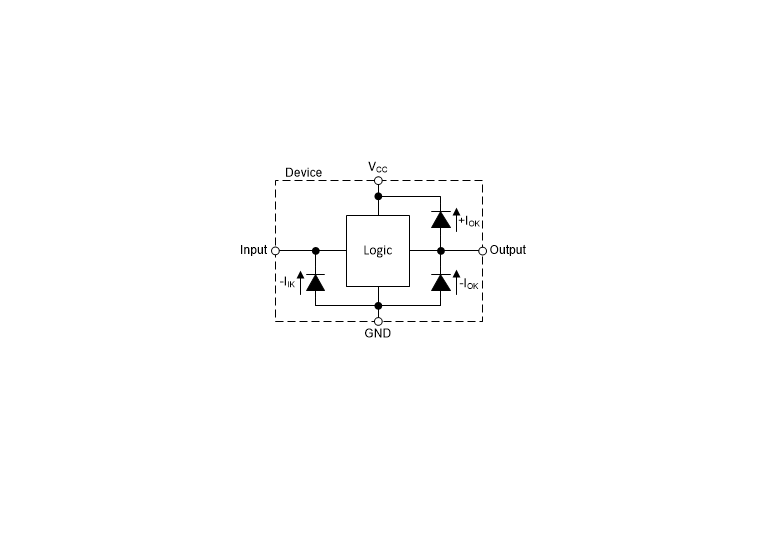

方框圖

?1. 產品概述?

• ?型號?：SN74AHCT541-Q1，德州儀器(TI)生產的汽車級八路非反相緩沖器/驅動器
• ?特性?：3態輸出、AEC-Q100認證（工作溫度-40°C至125°C）、支持濕潤側翼QFN封裝、4.5V至5.5V寬電壓操作、TTL兼容輸入、低延遲（最大7.7ns）

?2. 關鍵參數?

• ?電氣特性?：
  • 輸入高電平電壓（VIH）：≥2V
  • 輸入低電平電壓（VIL）：≤0.8V
  • 輸出驅動能力：±8mA（高/低電平）
  • 靜態電流（ICC）：最大40μA
• ?開關特性?：
  • 傳輸延遲（tPLH/tPHL）：最大7.7ns（CL=50pF）
  • 輸出使能/禁用時間（tPZH/tPHZ）：≤9ns

?3. 封裝與引腳?

• ?封裝選項?：
  • ? PW (TSSOP-20) ?：6.5mm×6.4mm
  • ? DGS (VSSOP-20) ?：5.1mm×4.9mm
  • ? RKS (VQFN-20) ?：4.5mm×2.5mm（含濕潤側翼）
• ?引腳功能?：
  • 雙使能控制（OE1/OE2，低電平有效）
  • 8路輸入（A1-A8）與對應輸出（Y1-Y8）

?4. 應用場景?

• LED驅動、數字信號中繼、傳輸線驅動、控制器復位期間信號保持

?5. 設計注意事項?

• ?電源管理?：需添加0.1μF去耦電容，靠近VCC引腳
• ?布局建議?：
  • 信號走線寬度8-12mil，長度<12cm
  • 避免90°拐角，使用完整地平面
• ?熱設計?：
  • 結溫不超過150°C（RKS封裝θJA=90.4°C/W）

?6. 功能模式?

• ?真值表?：| OE1 | OE2 | 輸入 | 輸出 |
  | ----- | ----- | ------ | ------ |
  | L | L | L/H | L/H |
  | H/X | X | X | 高阻 |

?7. 文檔支持?

• 包含詳細規格、熱性能曲線、時序圖及機械封裝信息（如TSSOP/VQFN尺寸圖）

?8. 認證與合規?

• 符合AEC-Q100 Grade 1標準，ESD防護等級：HBM 2kV、CDM 1kV
