引言

在芯片設計領域，物理驗證是保障芯片成功流片且符合制造要求的核心要素。而設計規則檢查（DRC）作為物理驗證的關鍵環節，發揮著舉足輕重的作用。DRC主要聚焦于檢查芯片版圖設計是否契合制造工藝的設計規則，涵蓋距離、圖形關系、密度、天線、電壓等多個關鍵維度。這些設計規則的設立，旨在確保芯片在制造過程中具備良好的可加工性，進而提高芯片的良品率和可靠性。

隨著先進工藝節點的不斷發展和芯片設計規模的持續擴大，DRC已成為芯片物理驗證中最為復雜、耗時最長的環節之一。華大九天憑借深厚的技術沉淀和持續的創新能力，推出了Empyrean Argus物理驗證平臺。該平臺通過創新的技術架構，重塑了DRC驗證流程，為芯片設計提供了高效且精準的保障。本文將深入剖析其四大核心功能模塊如何協同運作，以解決納米級芯片驗證的難題，助力芯片設計企業突破物理驗證的瓶頸，提升設計效率和產品質量。

一、并行加速：

突破 DRC 效率瓶頸

當芯片設計規模突破百億晶體管級別后，DRC的復雜度呈指數級增長，傳統的單線程處理方式已難以滿足需求。Argus憑借強大的分布式計算引擎，為這一難題提供了高效的解決辦法。在Flatten模式下，它支持多線程并行處理，能夠充分利用現代計算機的多核CPU資源，顯著提升物理驗證的速度。

下圖展示的是在某大型芯片設計企業的項目中，面對超過80G的超大規模OASIS版圖，Argus運用多機分布式并行技術，將DRC檢查速度提升了10倍：

Argus的多機并行分布處理技術在業界處于領先地位。在超大規模芯片設計場景中，它可協調多臺計算機的 CPU資源開展并行計算，支持調用超過1000核的CPU。這種卓越的并行計算能力，讓Argus能夠在極短時間內完成復雜的DRC驗證任務，加速芯片設計的迭代進程，提升整體設計效率，為項目的按時交付提供堅實保障。

二、Hier/Flat 模式：

靈活適應多元場景

Argus的DRC功能支持Hier（層次化）與Flat（扁平化）兩種模式，以契合不同的設計場景和驗證需求。在層次化設計里，Hier模式充分借助設計的層次結構，高效開展規則檢查，避免了Flat處理可能引發的計算資源浪費和效率低下問題。通過對各層次模塊進行獨立檢查以及對層次間進行關聯分析，Hier模式能夠迅速定位DRC錯誤，并且可以維持設計層次的完整性，便于設計人員理解和處理驗證結果。

Flat模式適用于需要將整個設計展開為平面視圖以進行詳細檢查的情形，例如全局布線或填充的統一分析。Argus在Flat模式下支持多線程，可顯著提高驗證效率。設計團隊能夠依據不同的設計階段和驗證目的靈活選用模式，確保設計在不同層次和視角下都符合規則要求。

三、Color拆分：

精準適配先進工藝

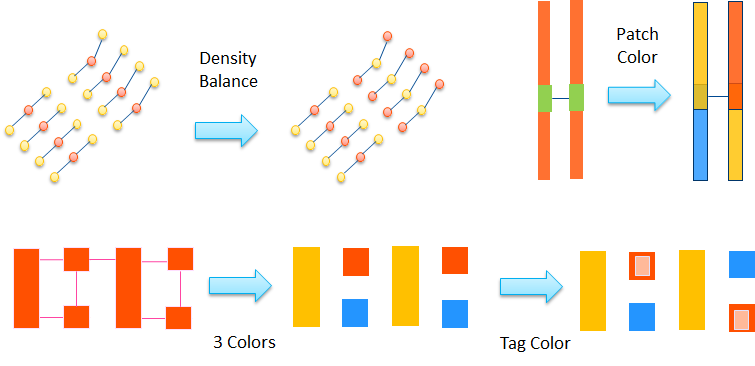

在FinFET等先進工藝節點下，多重圖案化掩膜拆分（Color）成為芯片制造的核心技術。Argus借助其強大的Color拆分功能，為芯片設計提供了精確且高效的解決方案。Argus能夠根據工藝要求，對版圖圖形進行雙重及多重Color拆分，保證各顏色圖形符合制造工藝的限制條件。下圖展示了Argus支持圖形間距規則拆分、預先著色限制、密度均衡優化、切割拆分處理等功能。

合理的Color檢查能夠有效規避因圖形布局不合理而引發的制造缺陷，提升芯片良率。Argus支持多圖案化掩膜拆分后的沖突輸出，以多種形式展現沖突問題。當拆分圖形出現沖突時，Argus會提供詳細的沖突信息與可視化結果，幫助設計人員直觀地了解問題，及時優化設計布局，使其更好地契合先進工藝的制造要求。

四、DRC結果可視化平臺：

精準定位關鍵問題

在大規模數字SoC與復雜泛模擬芯片設計過程中，DRC驗證往往會產生海量數據，其中摻雜著大量偽錯誤和無關緊要的信息。這不僅增加了分析的難度，還可能掩蓋關鍵問題，進而延誤項目進度。設計團隊正面臨著前所未有的挑戰，即怎樣在海量數據中精準定位并高效解決真正影響設計質量和制造可靠性的關鍵問題。

Argus所提供的PVE結果可視化平臺，具備多DB整合功能，支持自定義分組排序，還提供多重Rule-list校驗，以此確保數據的完整性，能夠輕松應對多用戶拆分rule的使用場景。此外，該平臺支持DB增量差異化比較，會高亮顯示違例新增、減少以及變化情況，便于掌握DB變化動態，實時更新數據狀態。這極大地提升了驗證結果的可讀性與實用性，讓設計人員能夠迅速明確問題所在，并制定出相應的解決方案。

結 語

華大九天的Argus物理驗證平臺依托多項技術創新，大幅提升了DRC驗證的效率與準確性，能夠靈活適配先進及成熟工藝節點下的復雜驗證場景。其多核并行架構有效突破了運算瓶頸，成功化解了超大規模設計的驗證效率難題。Hier/Flat雙重模式兼顧了設計規模與驗證精度，Color拆分功能保障了先進工藝節點設計的可制造性，PVE結果可視化平臺助力精準定位關鍵問題。隨著3DIC集成技術的不斷進步以及先進工藝節點的持續演進，這款集“高性能、高精度、高靈活性”于一身的核心工具，正逐步成為下一代芯片設計與制造取得成功的關鍵基礎，為芯片產業的持續發展提供了堅實的技術保障。
