引言

隨著800V高壓平臺逐漸成為新能源車輛的主流配置，電驅逆變器對DC-Link電容的高頻特性提出了更高要求。傳統鋁電解電容受制于高ESR和有限的頻率響應能力，容易引起電壓浪涌、限制系統效率，并制約SiC器件性能的充分發揮。

DC-Link電容在逆變器中的位置示意圖

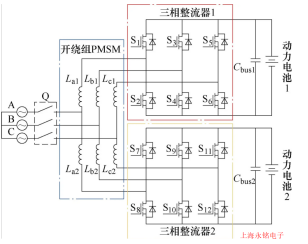

三相逆變器拓?fù)鋱D

永銘薄膜電容器解決方案

- 根本原因技術分析 -

鋁電解電容因其材料與結構特性，通常具有較高的ESR和較低的自諧振頻率（一般僅在4kHz左右）。在高頻開關操作下，其高頻紋波電流吸收能力不足，易造成母線電壓波動，進而影響系統穩定性與功率器件壽命。

- 永銘解決方案與工藝優勢 -

永銘MDP系列薄膜電容采用金屬化聚丙烯薄膜材料和創新的卷繞工藝，實現如下性能提升：

ESR低至毫歐級別，顯著減少開關損耗；

諧振頻率提升至數十kHz，充分適配SiC/MOSFET高頻應用需求；

具備高耐壓、低漏電流和長壽命等優勢，尤其適合高壓、高頻的運行環境。

- 數據驗證與可靠性說明 -

- 應用場景與推薦型號 -

典型應用案例：某主流車企800V電驅平臺，在主驅逆變器DC-Link電路中采用8顆MDP-800V-15μF電容，成功替代原方案的22顆450V鋁電解電容。PCB面積減少50%以上，母線電壓峰值降低40%，系統峰值效率提升約1.5%。

- 推薦型號 -

結語

永銘MDP系列不僅是一款高性能電容，更是高壓高頻系統中關鍵的“穩壓器”，能夠從根源協助工程師解決設計挑戰，全面提升系統性能與可靠性。
