BD9B400MUV是內置低導通電阻的功率MOSFET的同步整流降壓型開關穩壓器。最大可輸出4A的電流。采用輕負載時進行低消耗動作的獨創恒定時間控制方式，適用于要降低待機功耗的設備。振蕩頻率高，適用于小型電感。是恒定時間控制DC/DC轉換器，具有高速瞬態響應性能。

*附件：BD9B400MUV.pdf

主要規格

型號 | BD9B400MUV-E2

封裝 | VQFN016V3030

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

尺寸圖

特點

• 同步單相直流 / 直流轉換器
• 適用于 Deep-SLLM 的恒定導通時間控制
• 過流保護
• 短路保護
• 熱關斷保護
• 欠壓鎖定保護
• 可調軟啟動
• 電源正常輸出
• VQFN016V3030 封裝（背面散熱）

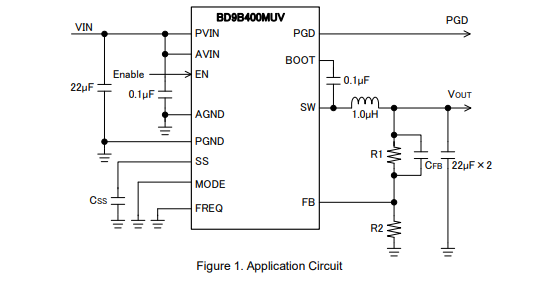

典型應用電路

核心功能與工作機制

1. 雙?？刂?+ 頻率切換技術

• Deep-SLLM+PWM 雙?？刂?/strong> ：
  • 輕載（如 0.1A）時自動進入 Deep-SLLM 模式，減少開關次數并降低靜態電流，輕載效率比固定 PWM 模式高 15%-20%（如圖 6-9）；
  • 重載（如＞0.5A）時切換為 PWM 模式，通過恒定導通時間控制實時調整導通時間，實現高速瞬態響應（如圖 38-39，0.1A→4A 負載跳變時輸出波動?。?。
• 頻率切換（FREQ 引腳） ：
  • FREQ 接 GND：2MHz 高頻，適配小電感（0.47μH-1.0μH），減小 PCB 面積；
  • FREQ 接 AVIN：1MHz 低頻，適配大電感（1.0μH-1.5μH），降低電感紋波與噪聲。

總結

BD9B400MUV 作為一款高集成度中高電流同步降壓 DC/DC 轉換器，以 2.7V-5.5V 寬輸入范圍、4A 輸出能力、可切換頻率（2MHz/1MHz）與 Deep-SLLM 雙模控制為核心優勢，完美平衡電流能力、效率與靈活性。其低導通電阻 MOSFET（30mΩ）與高頻控制技術降低導通與開關損耗，多重保護機制（過流 / 短路 / 過熱等）提升系統安全性，且提供詳細的元件選型與 PCB 布局指南，降低工程設計難度。在實際應用中，需重點關注電流環路最小化、接地隔離、頻率與模式引腳的穩定連接及散熱降額，結合輸出電壓與負載需求合理配置反饋電阻、FB 電容及電感，確保器件在中高負載場景下穩定高效運行，尤其適配對輸出電流與尺寸敏感的消費電子與工業設備。
