Microchip Technology MTCH2120觸摸控制器在用戶界面上實現觸摸按鈕功能時為設計人員提供了簡單的路徑。這些交鑰匙觸摸器件具有低功耗和耐水性優勢，與Microchip的統一生態系統集成，可實現更簡單的設計過程，同時促進其他交鑰匙解決方案之間的轉換。MTCH2120提供強大的觸摸體驗，不受噪聲事件和濕氣影響，并可靈活地適應各種產品要求。Microchip Technology MTCH2120觸摸控制器具有I^2^C端口擴展器功能和易于調諧功能，可根據實時噪聲評估自動調節靈敏度和濾波器電平。

數據手冊：*附件：Microchip Technology MTCH2120觸摸控制器數據手冊.pdf

特性

• 易于調節
  • 根據實時噪聲評估自動調節靈敏度和濾波器電平
  • 無需閾值調諧
• MPLAB? Harmony主機代碼配置器插件
• 電容式觸摸傳感
• 高信號噪聲比 (SNR)
• 可通過I^2^C總線進行配置
• 可調節的靈敏度
• 多級有源噪聲抑制濾波器
• 自動環境補償
• 耐水性觸控
• 低功耗，可選擇結合傳感器（一次插拔模式）
• 將GPIO配置為可選的主機接口
• 支持各種傳感器形狀和尺寸
• 觸摸狀態更改中斷引腳
• 可選擇禁用或暫停傳感器
• 可選擇保存配置
• 掉電保護

規范

• 工作電壓范圍：3 V至5 V
• 源電流范圍：-40mA至40mA
• 250ms軟件重置
• 工作溫度范圍：-40 °C至+105 °C

引腳示意圖

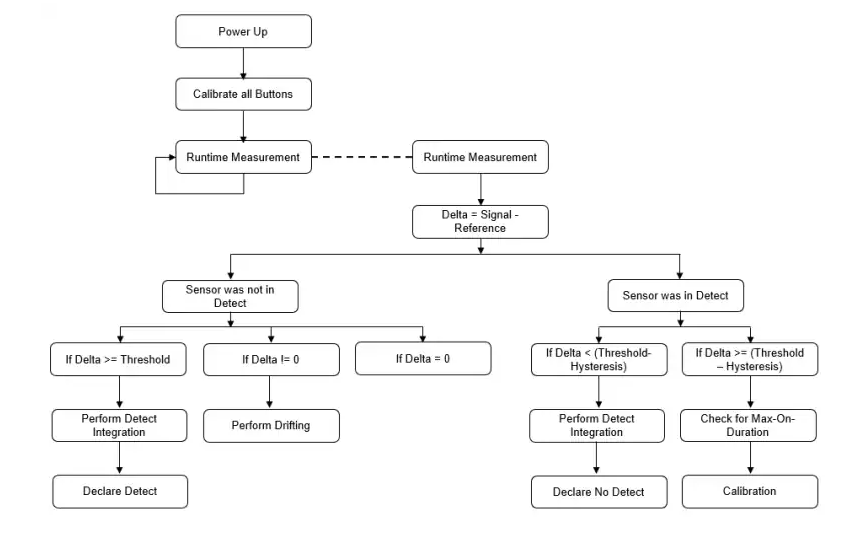

簡化的測量流程

MTCH2120電容式觸摸控制器技術解析與應用指南?

?一、核心特性與架構概述?

Microchip的MTCH2120是一款集成I2C接口的12通道電容式觸摸控制器，專為高噪聲環境下的防水觸摸按鍵和接近感應設計。其核心優勢包括：

1. ?抗干擾能力?
   • 采用多級主動噪聲抑制濾波器和自動環境補償技術（Easy Tune），可動態調整閾值和采樣率以適應噪聲變化。
   • 支持頻率跳頻（Frequency Hopping）與自動調諧（Autotune），實時避開干擾頻段。
2. ?靈活配置?
   • 每個通道可通過I2C獨立調節靈敏度、濾波等級（Oversampling）、滯后值（Hysteresis）等參數。
   • 支持金屬面板觸摸（MoC技術），傳感器材料兼容PCB銅箔、銀漿、ITO等。
3. ?低功耗設計?
   • 提供低功耗模式（LP），可配置僅掃描特定按鍵或組合按鍵（Lump模式），休眠電流低至6.4μA（3.3V/250ms周期）。

?二、關鍵功能實現詳解?

?1. 觸摸檢測流程?

• ?電荷轉移原理?：通過內部補償電容（CC）與傳感器寄生電容（Cx）的電荷共享，10位ADC檢測電壓變化（Signal值）。
• ?校準機制?：上電時自動校準參考值（Reference），后續通過漂移算法（Drift）跟蹤環境變化。
• ?觸發邏輯?：當Δ（Signal - Reference）超過閾值（Threshold）時，需通過檢測積分（DI）確認觸摸事件。

?2. 噪聲抑制技術?

• ?動態頻率跳頻?：預設3個采樣頻率（FREQ寄存器），自動避開噪聲頻段。
• ? 驅動屏蔽（Driven Shield） ?：
  • ?專用屏蔽?：BUTTON11引腳可配置為屏蔽線，降低傳感器負載。
  • ? 擴展屏蔽+ ?：未掃描的按鍵引腳可作為臨時屏蔽，防止水漬誤觸。

?3. 多按鍵管理?

• ? Adjacent Key Suppression（AKS） ?：將相鄰按鍵分組，僅報告最先觸發的按鍵，避免誤觸。
• ?Lump模式?：合并多個按鍵形成虛擬大按鍵（如12個物理按鍵可配置為4個Lump），適合滑條或接近感應設計。

?三、應用場景與優化建議?

1. ?家電控制面板?
   • 利用Driven Shield+實現防水設計，通過AKS避免誤觸。
   • 響應時間優化：CSD=15、DI=2時，12按鍵的最壞響應時間約264ms（250ms周期）。
2. ?工業HMI?
   • 啟用頻率跳頻（FREQHOP=1）對抗電機噪聲，配合金屬面板（MoC）增強可靠性。
   • 功耗控制：僅啟用2個Lump按鍵掃描，3.3V下功耗可降至8.3μA（x8過采樣）。
3. ?調試技巧?
   • 使用CRC校驗（CRC寄存器）確認配置完整性。
   • 通過SENSTATE[n]監控傳感器狀態（如0x04表示觸摸確認中）。
