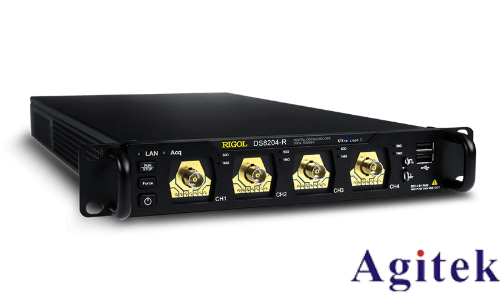

在電子測量領域，示波器的觸發功能至關重要。普源DS8204-R作為高性能示波器，其靈活的觸發設置能幫助用戶精準捕獲目標信號，本文將詳細介紹其觸發功能配置方法，助力高效信號分析。

一、觸發功能基礎設置：快速定位信號
1. 觸發類型選擇
在示波器界面進入“觸發”菜單，根據信號特征選擇觸發模式：
邊緣觸發：適用于周期性信號，可設置上升沿/下降沿觸發；
脈寬觸發：針對特定脈沖寬度信號，設置最小/最大脈寬范圍；
斜率觸發：捕捉信號上升或下降速率滿足條件的事件；
邏輯觸發：用于多通道數字信號組合觸發。
2. 關鍵參數配置
觸發電平：定義觸發點電壓閾值，需根據信號幅度調整；
觸發極性：選擇正脈寬（高電平持續時長）或負脈寬（低電平時長）；
觸發耦合：可選DC（直流耦合）或AC（交流耦合），去除干擾；
觸發延遲：設置觸發后采集波形的起始時間，便于定位關鍵信號段。
二、高級觸發功能：精準鎖定復雜信號
DS8204-R支持多種高級觸發模式，應對復雜場景：
1. 序列觸發：按預設順序捕獲多個觸發事件，分析多信號時序關系；
2. 視頻觸發：同步HDMI、PAL等視頻信號，解碼幀/場信息；
3. 碼型觸發：自定義數字碼型（如I2C、SPI協議）觸發，快速定位通信問題。
設置技巧：
使用“觸發釋抑”功能避免重復觸發；
開啟“觸發靈敏度”調節，提升弱信號捕獲能力。
三、實戰應用：典型場景設置示例
1. 測量脈沖信號占空比
選擇“脈寬觸發”，設定脈寬范圍覆蓋目標信號；
調整觸發電平至信號中間值，確保穩定觸發。
2. 捕獲窄脈沖干擾
啟用“斜率觸發”，設置極短上升/下降時間閾值；
結合“單次觸發”模式，避免連續觸發錯過異常信號。
四、故障排除與優化
若觸發異常，可嘗試：
檢查探頭連接與衰減系數是否正確；
調整觸發耦合為“高頻抑制”去除噪聲干擾；
使用示波器“觸發波形預覽”功能驗證參數有效性。

普源DS8204-R的觸發系統為用戶提供了從基礎到高級的靈活配置選項。通過合理設置觸發類型、參數及耦合方式，可精準捕獲各類信號，結合豐富的分析功能，助力工程師快速定位故障、優化設計。掌握觸發設置技巧，將顯著提升示波器使用效率與測量準確性。
