產品實物圖：

原理圖：

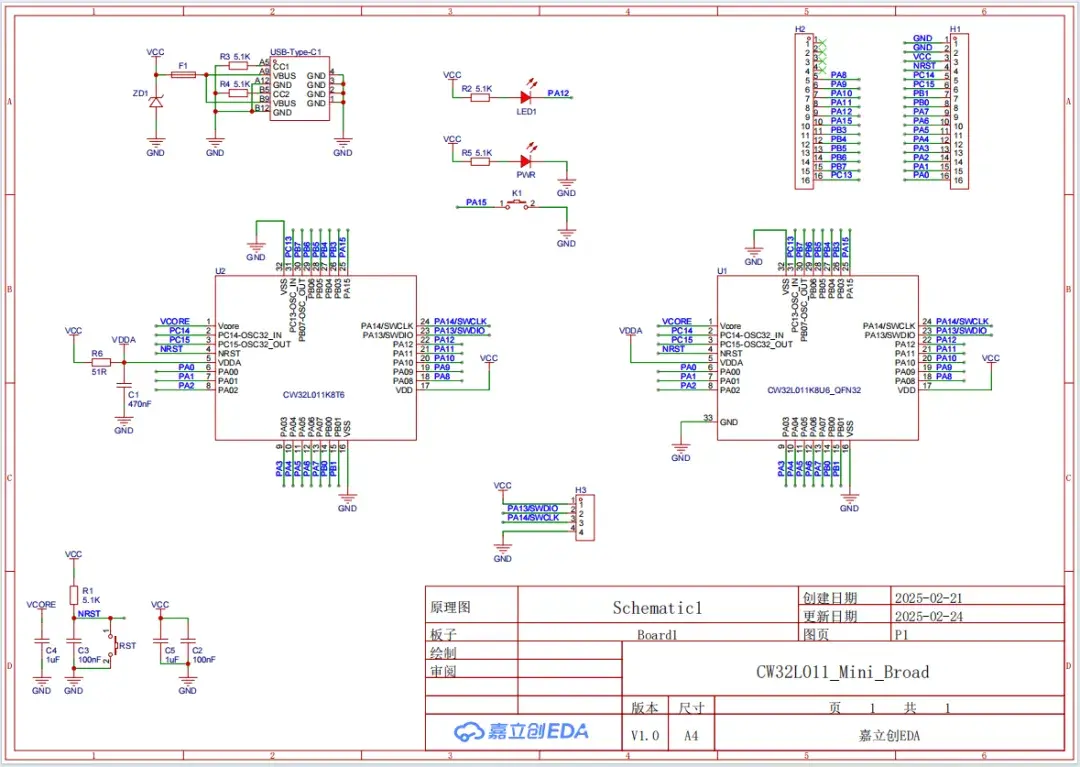

從CW32L011核心板的原理圖來看，整個項目的電路設計非常簡潔，沒有任何的電源變換電路，僅有MCU的最小外圍電路、按鍵、TYPE-C_5V輸入和兩路指示燈。

由于CW32的MCU是寬電壓供電，CW32L011的供電電壓在1.7V~5.5V，所以，當使用TYPEC供電時，整個系統是5V電平，如果想使用5V之外的電源，可放棄使用TYPEC接口，直接將核心板VCC引腳作為電源輸入引腳，接入自己所需電平。該核心板的靈活性由此可見一斑。如若要評估功耗，建議拆下無關的耗電器件，使測量結果更合理。

值得注意的是，MCU的1腳VCORE，一定要接一個1uF左右的陶瓷濾波電容對地，畢竟CW32L011除了高性能，還主打超低功耗應用，這個VCORE就是內部穩壓器的引腳。

兩個排針的間距是典型的600mil間距設計，在一些為40P核心板設計的底座上，大概率可以兼容使用。

雖然MCU支持很多種下載方式，但用戶應當注意審視自己的燒錄器來源或型號，比如有些LINK僅有3.3V輸出，且不具備電平轉換能力，無法在核心板5V供電的情況下燒錄代碼或DEBUG調試。還有一些盜版LINK由于固件等一系列問題，也可能會無法正常使用。建議使用正規設計的DAPLINK進行燒錄調試，或購買使用CW32官方燒錄調試設備。

關于芯片本身資料，可進入武漢芯源半導體有限公司的官網獲?。篽ttp://www.whxy.com

像數據手冊、用戶手冊這些，均有中英文雙語版本，官方資料的豐富程度和完善程度及規范性，在業內屬于做的非常好的，值得好評。

產品特性 ：

? 內核：ARM? Cortex?-M0+

- 最高主頻 96MHz

? 工作溫度：-40℃~+85℃；工作電壓：1.7V~5.5V

? 存儲容量

- 最大 64KB FLASH，數據保持25年@-40℃~+85℃，支持擦寫保護、讀保護和安全運行庫保護功能

- 最大 6KB RAM，支持硬件奇偶校驗

- 22 字節 OTP 存儲器

? CRC 硬件計算單元

? 復位和電源管理

- 低功耗模式（Sleep，DeepSleep）

- 上電和掉電復位（POR/BOR）

- 可編程低電壓檢測器（LVD）

? 時鐘管理

- 4MHz~32MHz 晶體振蕩器

- 32kHz 低速晶體振蕩器

- 內置 96MHz RC 振蕩器

- 內置 32kHz RC 振蕩器

- 時鐘監測系統

- 允許獨立關斷各外設時鐘

? 支持最多 26 路 I/O 接口

- 所有 I/O 口支持具備濾波的中斷功能

- 所有 I/O 口支持具備濾波的喚醒功能

- 所有 I/O 口支持遲滯及上拉輸入

- 所有 I/O 口支持推挽及開漏輸出

? 1 個12 位模數轉換器

- 最高 1M SPS 轉換速度，各序列通道采樣時間可單獨配置

- 具備 8 個轉換結果寄存器

- 內置 1.2V 電壓基準

- 模擬看門狗功能

- 內置溫度傳感器

? 雙路電壓比較器

? 實時時鐘和日歷

- 支持由 Sleep/DeepSleep 模式喚醒

? 定時器

- 16 位高級控制定時器，支持 6 路輸入捕獲，支持 6 對帶死區的互補 PWM 輸出，支持雙點比較，支持

PWM 移相

- 2 組 16 位通用定時器

- 3 組 16 位基本定時器

- 1 組 16 位低功耗定時器

- 獨立看門狗定時器

? 通信接口

- 3 路低功耗 UART，支持小數波特率，支持低功耗接收數據，支持可配置電平轉換，其中 1 路支持 LIN

通信接口

- 1 路 SPI 接口 24Mbit/s，支持 4~16bit 位寬

- 1 路 I2C 接口 1Mbit/s，支持可配置電平轉換，支持 SMBUS

- IR 調制器，可編程占空比和極性

? 串行調試接口（SWD）

? 80 位唯一 ID

? 核心板規格尺寸：4.32 * 1.78 cm

第一次使用CW32芯片，注意有無安裝KEIL的支持庫（PACK包，又名SDK、固件庫），官網也可任意下載。

關于該核心板快速入門，社區也有相關教程。

核心板相關代碼：

通過網盤分享的文件：CW32L011核心板相關教程資料 鏈接: https://pan.baidu.com/s/11cKNtZepmbUyAuO919wikA?pwd=L011 提取碼: L011
