以下作品由安信可社區用戶

小何制作

1前言

有了新房子，一直推進所有家電都連網，實現遠程控制、監視，讓家居更加智能，可玩性更高！更有樂趣！

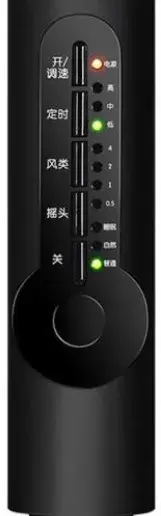

這次筆者計劃改造格力FD-40X64Bh5風扇，讓風扇連網，打造智慧家居

2硬件

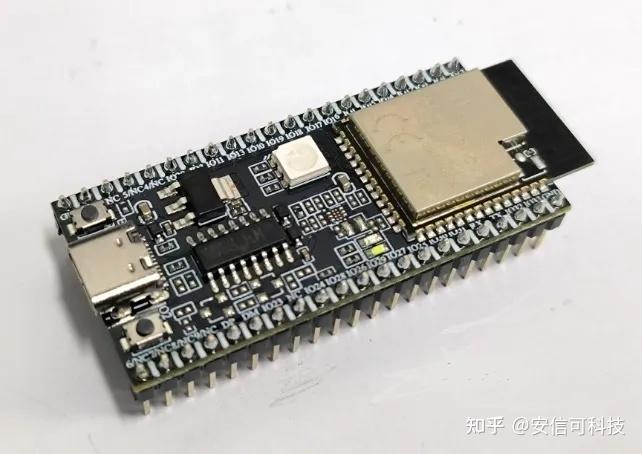

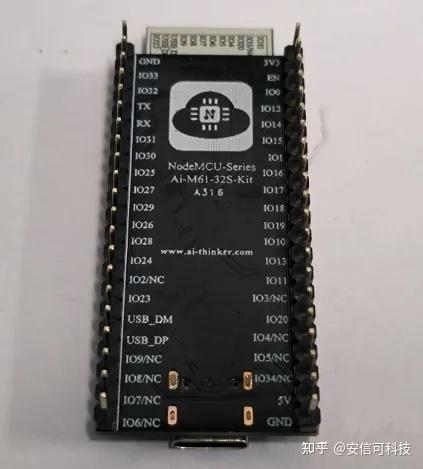

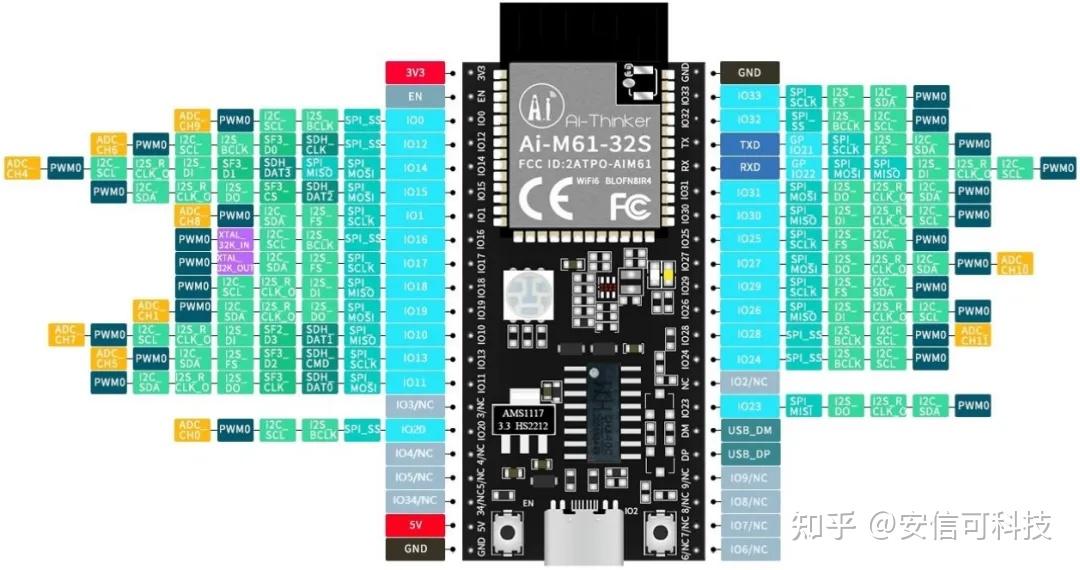

使用Ai-M61-32S-Kit(感謝安信可的贈送），非常強大的板子，主要處理速度太快了（IO能輸出和輸入快速切換，后面說明）。

3DIY思路

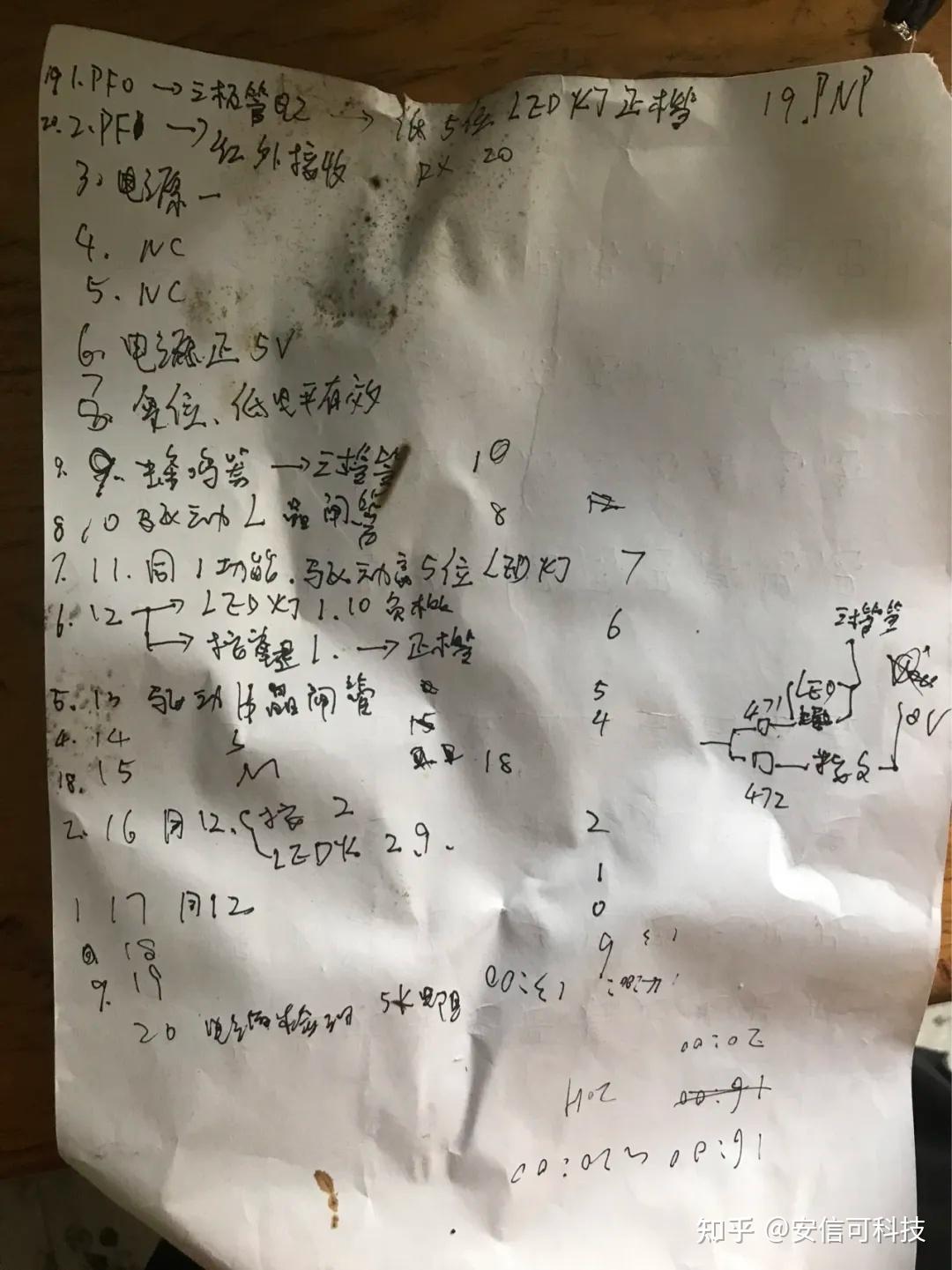

先弄清楚原來風扇的按鍵功能和控制原理，并用Ai-M61-32S開發板實現原始功能，再實現連網，畫出并推理出原來MCU的每一個IO功能并記錄。

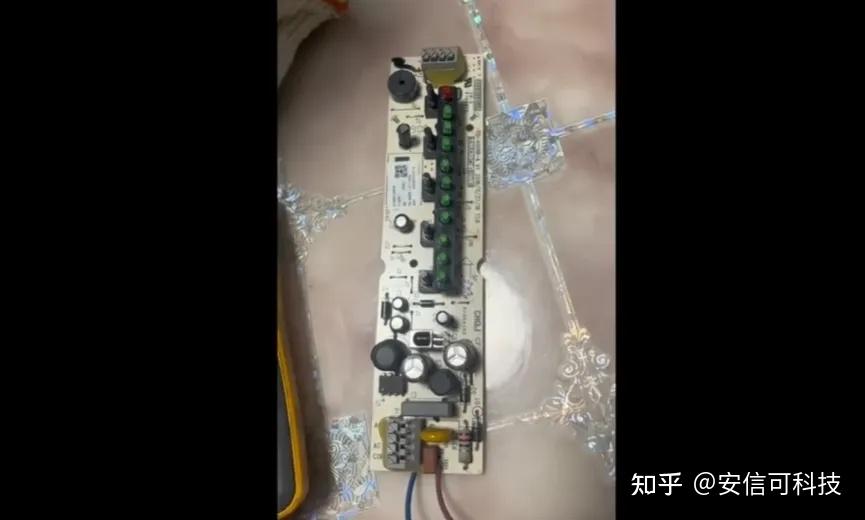

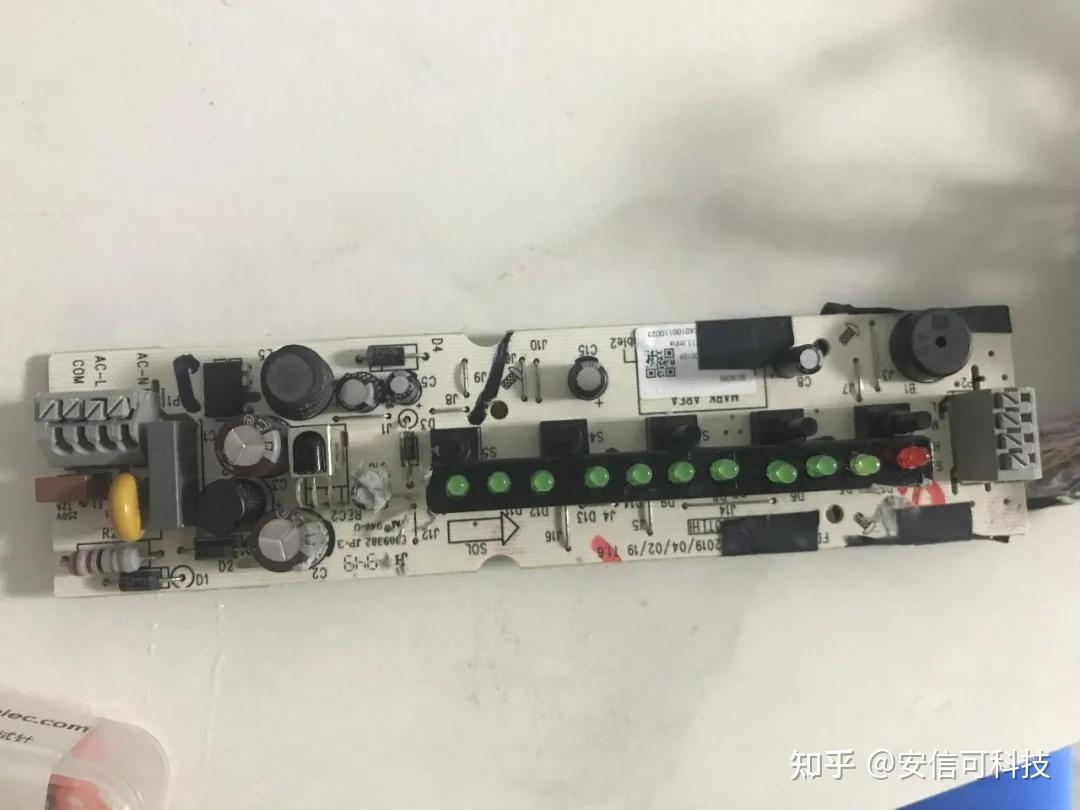

控制板正面圖片

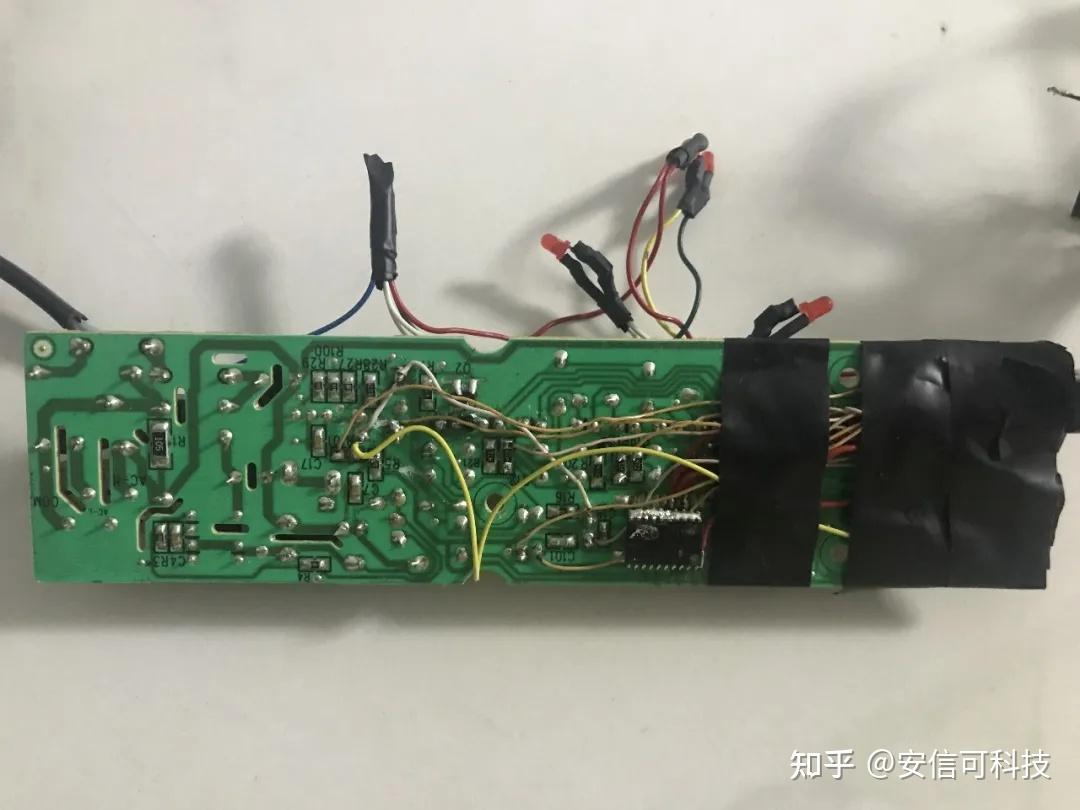

控制板反面圖片（可以看到右下的黑色方塊MCU，用LED替換風扇電機線，測量電壓使用）。

總共使用12個IO，有5個IO復用，分時控制LED指示燈及按鍵。

Ai-M61-32S-Kit中直接從原來MCU上取電5V電壓的，使用了阻容降壓，擔心電壓波動大，直接上個2200uF電容。（感覺很多家電都用阻容，好擔心可靠性問題，有時間替換吧）。

電機控制使用的雙向晶閘管， 原來的MCU的IO沒使用隔離，強電AC220V共地，擔心把MCU燒壞，用了高速光耦進行隔離。

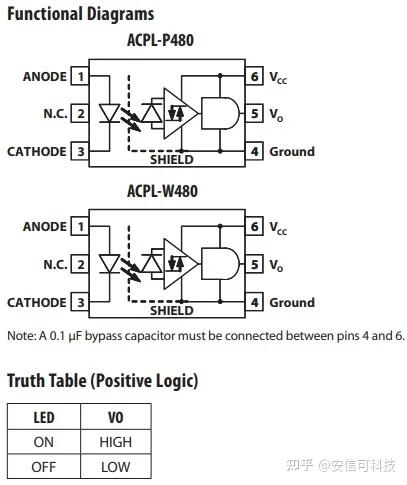

使用了4顆P480進行隔離，風扇電機三檔速度（高、中、低）及搖頭。

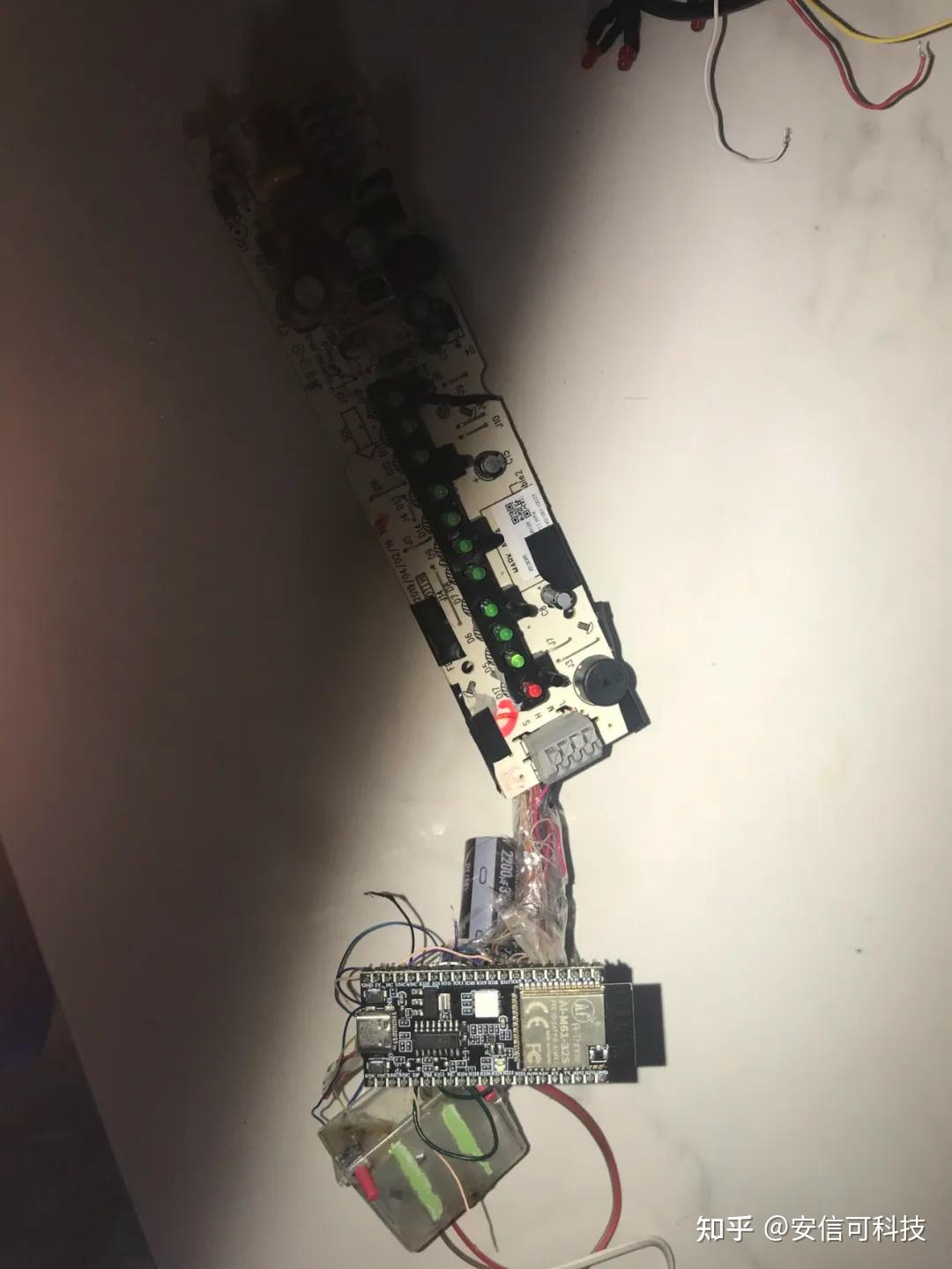

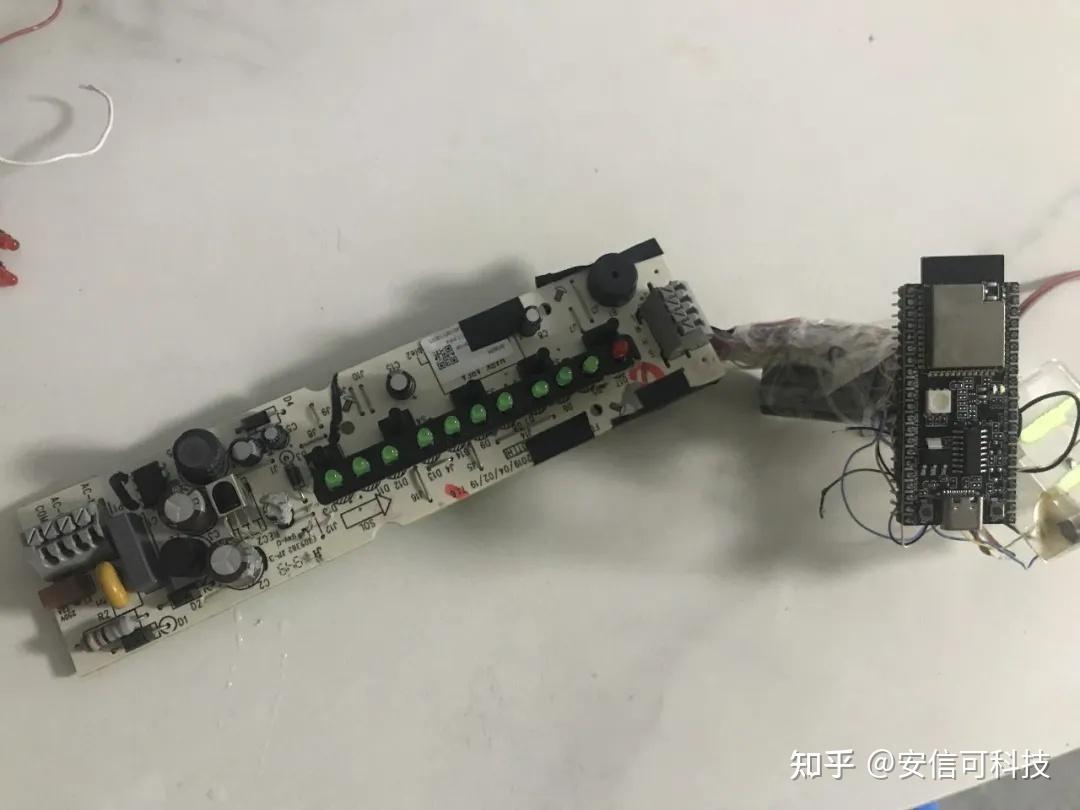

連接Ai-M61-32S-Kit的 IO直接飛線，打板成本太高

土方法不花錢，可靠性可能差點。

用IO燒寫初始帶OTA程序后，直接裝好，里面空間大大。

編程開發
按功能塊一個功能來寫，參考了論壇的大神們的
1.增加個按鍵IO08（長按、單擊、雙擊、彈起）
2.FlashDB數據庫用來存WIFI帳號和密碼
3.littlefs文件系統,存DS18B20記錄。
4.DS18B20溫度檢測
5.OTA 升級教程

作品觀賞
