為使電源穩定，需要一定的增益和相位裕量。通常，電源若具有至少45°的相位裕量和至少10 dB的增益裕量，便可視為穩定。為了測量這些值，通常要在 VOUT節點和頂部反饋電阻之間插入一個小電阻，然后在這個增加的電阻兩端施加一個擾動信號，并在期望的頻率范圍內測量環路響應。如果用戶能夠接觸到頂部反饋電阻，這種常規方法會很簡便，因此很常用。

但是，如果用戶無法接觸模塑模塊內的頂部反饋電阻，該如何測量環路響應？如果器件不需要頂部反饋電阻，而是使用輸出電壓檢測引腳，又該如何測量環路響應？對于這兩個問題，通過比較常規測量方法和新型測量方法的環路響應波特圖，可以給出解答。

頂部反饋電阻位于何處？

如圖1所示，測量環路響應的常規方法是在 VOUT節點和頂部反饋電阻之間插入一個小值電阻。只有用戶可以接觸到頂部反饋電阻時，才能使用這種方法。

圖1. 原理圖：使用LT8608測量環路響應時，需要外加電阻。

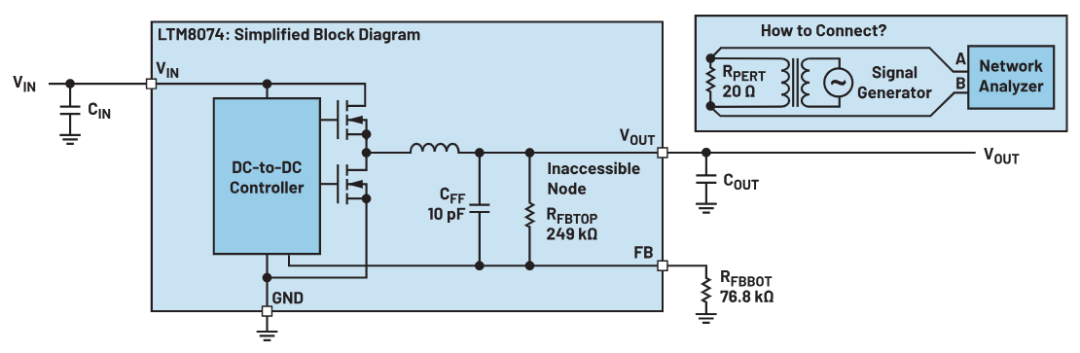

許多電源模塊的頂部反饋電阻位于電源封裝內部，無法接觸。若將頂部反饋電阻硬連線到VOUT節點，則輸出電壓絕不會超過反饋電阻分壓器設定的電壓。如果頂部反饋電阻不是硬連線，在降壓型穩壓器中，一旦該電阻連接不當或發生故障，則VOUT節點電壓可能會升高到與輸入電壓一樣高。ADI公司的許多μModule器件都將頂部反饋電阻模塑在模塊內部，以提供額外的保護。但這樣一來，便無法用常規方法測量環路響應。圖2顯示了LTM8074及其無法接觸的頂部反饋電阻。

圖2. 示例電路：用戶無法接觸頂部反饋電阻。

另一種特殊情況是模塊使用輸出電壓檢測引腳(VOSNS)來調節VOUT電壓。如圖3中的簡化框圖所示，由于該設置使用基準電流源，而不是通常的基準電壓源，因此沒有頂部反饋電阻。LTM4702使用該基準電流電路來調節輸出電壓。

圖3. 顯示VOSNS電路的簡化框圖。

負載瞬態響應還是波特圖？

如果沒有辦法測量電源的環路響應，就必須完全依靠系統的瞬態響應來確定穩定性。瞬態響應測試用于檢查在 VOUT節點施加負載階躍時VOUT的電壓響應。瞬態響應示例如圖4所示。根據波形，通過測量從施加負載階躍到輸出電壓開始恢復的時間，可以估算帶寬(?BW)?？刂骗h(huán)路的帶寬等于該恢復時間與∏乘積的倒數。在此示例中，恢復時間約為4 μs，帶寬為80 kHz。

圖4. 瞬態響應示例。

此外，通過觀察波形的形狀也可以評估系統的穩定性。如果在波形中看到振鈴（綠色響應曲線），則表示系統具有欠阻尼響應。這意味著系統可能不穩定，相位裕量較低。但相位裕量有多低呢？

如果波形的恢復時間相當長，則可以認為系統具有過阻尼響應（藍色響應曲線）。系統輸出電壓的恢復時間可能比預期時間要長得多。由于電壓下降持續時間超過預期，下游電路可能會受到影響。

雖然通過瞬態響應可以了解有關系統環路響應的一些信息，但確切的相位裕量和增益裕量只能通過測量來確定。

測量環路穩定性的新方法

對于使用輸出電壓檢測引腳的情形，環路響應測量與常規測量方法類似。只需在 VOUT節點和 VOSNS引腳之間放置一個小值電阻即可。如圖3所示，將擾動信號施加于該電阻，然后測量環路響應。

對于頂部反饋電阻位于模塊內部而無法接觸的情形，采用新型環路測量技術時需要格外小心。如圖5所示，必須安裝一個并聯電阻分壓網絡，并將擾動信號置于底部反饋電阻和地之間插入的電阻上。務必使并聯電阻分壓網絡盡可能靠近反饋電阻網絡，以盡量減少誤差。

圖5. 新型環路響應測量方法

第1步：

在R2和地之間插入20 Ω RPERT電阻。將擾動信號施加于 RPERT。

第2步：

選擇R4，其值應在500 Ω至1 kΩ范圍內。見注釋1。

第3步：

計算并聯電阻分壓網絡比率。n = R2/R4。

第4步：

使用第3步中的比率n計算R3和CFF2。

第5步：

重新構建包括前饋電容和電容CM的并聯電阻分壓網絡，以消除擾動信號帶來的附加電容的影響。見注釋2。

公式：

1. n = R2/R4

2. R3 = R1/n

3. CFF2= n × CFF1

4. CM= n × CPERT

注釋1：

選擇R4，使得R2比R4大40到100倍。這樣，由R2和R3組成的電阻網絡將在反饋環路的測量中起主導作用。

注釋2：

如果無法可靠地測量擾動信號的寄生電容，可以通過迭代試驗的方式，憑借經驗確定CM電容。

新型測量方法產生的環路響應與常規方法相同，如圖6所示。

圖6. 常規測量方法和新型方法的波特圖比較。

結語

借助這種新型測量方法，用戶現在無需接觸頂部反饋電阻即可確定環路響應。用戶不再需要使用帶寬有限且誤差較大的低效方法，也不必僅依賴負載瞬態響應來評估環路穩定性。
