工商業儲能變流器PCS SiC模塊深度分析：傾佳電子代理BMF系列模塊選型優勢解析

隨著工商業儲能系統向更高效率和更高功率密度發展，碳化硅（SiC）模塊正成為變流器（PCS）設計的首選。傾佳電子代理的BMF008MR12E2G3和BMF240R12E2G3兩款SiC半橋模塊，憑借其卓越的電氣特性、創新芯片技術和高可靠性封裝，在三相四線制PCS應用中展現出顯著的領先優勢。

一、 SiC技術在工商業PCS中的系統級優勢

相較于傳統的絕緣柵雙極晶體管（IGBT），SiC MOSFET器件具備耐高壓、耐高溫、體積小和響應速度快等特性 。在125kW級別的工商業PCS中采用SiC技術，能夠帶來實質性的系統升級：

效率與功率密度飛躍： 在額定功率工況下，平均效率可提升 1%+，模塊功率密度整體提升 25%+ 。

成本與投資回報優化： 搭載 SiC PCS 的儲能一體柜可從主流的 100kW/200kWh 升級到 125kW/250kWh。在 1MW/2MWh 儲能系統中，這能使系統初始成本降低 5%，并將投資回報周期縮短 2?4 個月 。

拓?fù)溥x擇： SiC MOSFET模塊支持半橋兩電平拓?fù)?，而傳統IGBT方案多采用T型三電平或混合器件拓?fù)?。

二、 BMF系列模塊的核心參數與設計亮點

BMF008MR12E2G3 (1200V/160A) 和 BMF240R12E2G3 (1200V/240A) 均采用先進的 Pcore?2 E2B 半橋封裝，針對高頻開關應用進行了優化：

1. 核心電氣參數對比

2. 創新的芯片技術優勢

該系列模塊集成了多項關鍵技術，直接解決了 SiC 在高功率應用中的痛點：

開通損耗（Eon?）的負溫度特性：

BMF240R12E2G3 的 Eon? 展現出負溫度特性，即在溫度升高時開通損耗反而降低。

在硬開關拓?fù)渲?，由?Eon? 占總開關損耗的 60%～80%，這一特性使得 PCS 在高溫重載工況下（例如 80°C 散熱器溫度）仍能保持出色的效率 。

內嵌 SiC SBD（肖特基二極管）：

通過在 SiC MOSFET 單元中嵌入 SiC SBD，有效替代了性能較低的 SiC 體二極管進行續流。

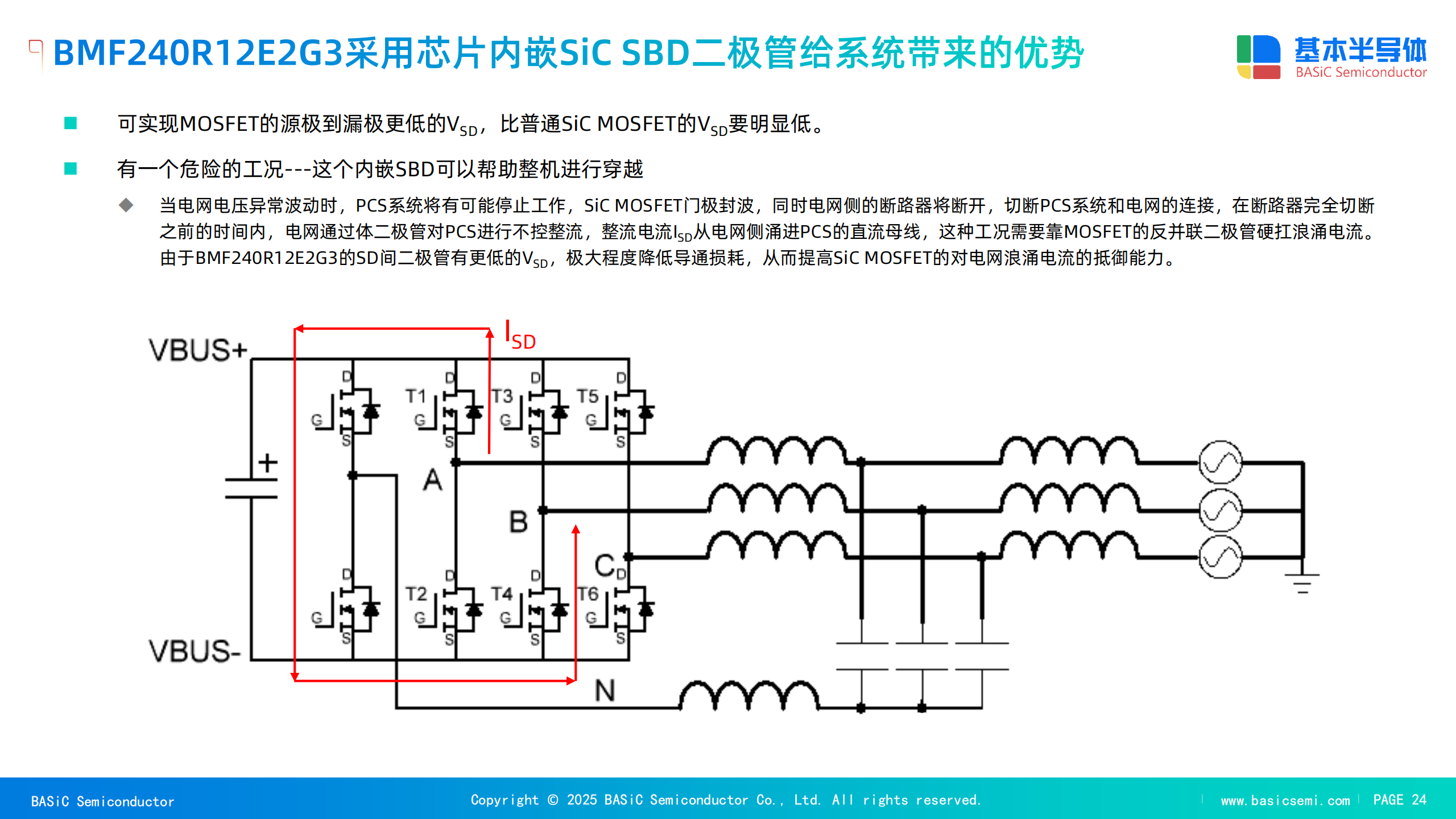

低 VSD? 與抗浪涌能力： 內嵌 SBD 顯著降低了源-漏前向電壓 VSD? 至 1.35V (Typ.)，遠低于普通 SiC 體二極管，從而極大地降低了導通損耗。這能幫助整機在電網電壓異常波動時（如電網通過體二極管對 PCS 進行不控整流）抵抗浪涌電流，提高系統穿越能力。

長期穩定性： 內嵌 SiC SBD 在 1000h 運行后導通內阻 Ron? 波動小于 3%，而普通 SiC 體二極管的波動可能高達 42%。

3. 機械可靠性與封裝材料

模塊采用先進的 Si3?N4? 氮化硅陶瓷基板，而非傳統的 Al2?O3? 或 AlN：

優異的機械強度： Si3?N4? 具有高抗彎強度（700N/mm2），遠高于 Al2?O3?（450N/mm2）和 AlN（350N/mm2）。

卓越的功率循環能力： Si3?N4? 在 1000 次溫度沖擊試驗后仍保持良好接合強度，極大地提高了功率循環可靠性，確保了 PCS 在長期運行中的穩定性。

集成 NTC： 模塊內部集成負溫度系數（NTC）熱敏電阻 ，可實現精確的結溫實時監測。

三、 125kW PCS 仿真性能驗證

BMF240R12E2G3 模塊在三相四橋臂 PCS ( Vdc?=900V, Vac?=400V) 上的仿真數據，證實了其性能優勢：

數據觀察： 在整流 100% 負載，載頻 32kHz 時，隨著散熱器溫度從 65°C 升高到 80°C，模塊的總損耗幾乎保持不變（199.9W 降至 196.7W），這是其開關損耗下降抵消了導通損耗上升的結果，體現了模塊固有的優異特性 。

四、 完善的驅動與輔助電源生態系統

為充分發揮 SiC 模塊的性能，傾佳電子代理商提供了完整的配套解決方案：

米勒鉗位驅動芯片： SiC MOSFETs 相比 IGBT 更容易發生米勒現象（誤導通），因?yàn)?SiC 的開啟電壓 VGS(th)? 較低（1.8V～2.7V）且開關速度更快 (dv/dt 更高)。因此，PCS 必須采用具備主動米勒鉗位（AMC）功能的隔離驅動器。

BTD5350MCWR： 單通道隔離驅動器，具有米勒鉗位功能，峰值輸出電流 10A，SOW-8 寬體封裝隔離電壓 5000Vrms? 。

BTD5452R： 智能隔離驅動器，峰值灌電流 9A，集成 1A 有源米勒鉗位，并具備軟關斷（Soft Shutdown）和退飽和（DESAT）短路保護功能，隔離電壓高達 5700Vrms? 。當

VGS? 低于 1.8V 時，鉗位功能啟動，將柵極拉至負電源 VEE?，有效防止誤導通。

驅動輔助電源： 采用 BTP1521F 正激 DC/DC 開關電源芯片（輸出功率 6W，最高頻率 1.3MHz） ，配合 TR-P15DS23-EE13 專用隔離變壓器（輸出 +18V/?4V 門極電壓，總功率 4W） ，為 SiC 門極驅動提供穩定、高帶寬的隔離電源。

輔助電源主控： 可選用 BTP284xDR 系列電流模式 PWM 控制器 ，實現反激輔助電源的控制，原邊開關管可選用

1700V/600mΩ 的 B2M600170H SiC MOSFET。

綜合來看，BMF008MR12E2G3 和 BMF240R12E2G3 模塊憑借其領先的功率器件性能、創新的芯片設計（Eon? 負溫度特性和內嵌 SBD）以及高可靠性封裝（Si3?N4? 基板），輔以完整的驅動生態，成為三相四線制工商業儲能 PCS 實現高效率、高密度、高可靠性設計的最佳選擇。
