Microchip Technology PD77728 8端口 POE PSE控制器/管理器是Microchip第七代IEEE? 802.3bt兼容以太網供電（POE）供電設備（PSE）系列的一部分。該器件是完全集成的8端口PoE控制器和PoE管理器，集成了場效應晶體管（FET）開關和電流檢測電阻器。最多可級聯12個器件，以提供48個4對端口。根據IEEE的規定，器件支持PoE受電設備（PD）檢測、分類、上電和保護以及傳統/預標準PD檢測。Microchip Technology PD77728通過過載、欠載、過壓、過熱、短路提供實時保護，并可在獨立模式下運行。該器件采用56引腳8mm × 8mm QFN封裝。

數據手冊：*附件：Microchip Technology PD77728 8端口POE PSE控制器，管理器數據手冊.pdf

特性

支持IEEE 802.3bt標準
支持的PD類型
- 1型、2型PD（802.3af、802.3at）
- 單簽名（1-4型）PD
- 雙簽名（3型和4型）PD
- 預標準（傳統）4對PD
- 支持不兼容和傳統PD
4種工作模式
- 控制器模式搭配PD77020 PSE電源管理控制器
- 半自動模式：
- 托管自動模式
- 非托管自動模式
設備
- 獨立器件支持多達8個2對端口或4個4對端口以及任何4對/2對組合
- 每端口集成FET、檢測電阻器和端口二極管
- 總端口電阻：160mΩ
- 器件滿載時功耗：≤ 2W
- 兩個電源軌（55V和3.3V，實現最大功率效率
- 確保4對輸出功率：> 90W
- 過電源信號（OSS）支持
- 支持AutoClass
- 支持快速永久PoE
- 支持MarkHold功能
- 主機接口，通過I^2^C通信
可級聯多達12個器件，以支持96個2對端口或48個4對端口以及任何4對/2對組合
實時保護（RTP）
測量
- 每端口電壓和電流測量
- 精確的主功率測量
浪涌
- 浪涌高達2kV，無需額外元件，符合IEC61000-4-5-2014標準
- 浪涌合規性，ITU-T K.21，GR1089，IE61000-4-5-2014，EN55024
  - 高達10kV，符合IEC61000-4-5-2014標準
  - 高達6kV，符合ITU-T K.21標準
物理特性
- 環境溫度范圍：–40°C至+85 °C
- 56引腳8mm×8mm QFN封裝，帶散熱焊盤
- 濕度靈敏性等級（MSL）為3級
- 符合RoHS標準

典型PoE應用

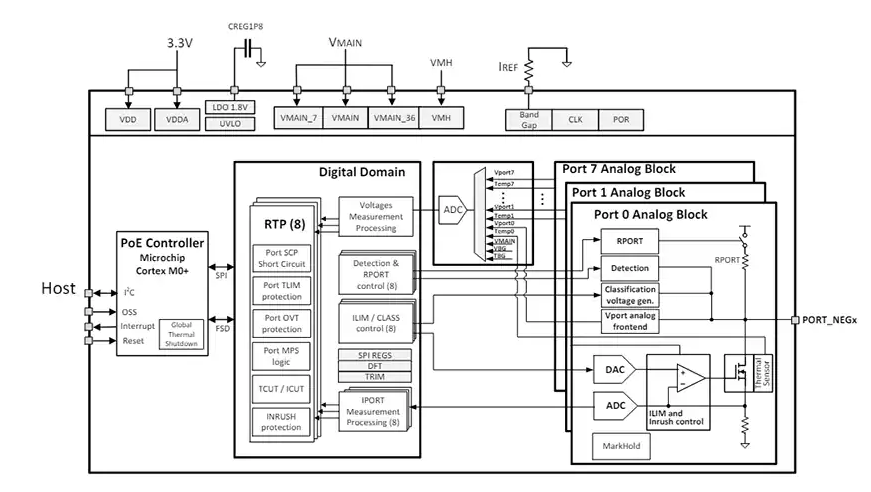

框圖

Microchip PD77728 8端口PoE PSE控制器技術解析

產品概述

Microchip PD77728是一款完全集成的8端口PoE控制器/管理器，屬于Microchip第七代IEEE 802.3bt兼容的Power over Ethernet(PoE)電源設備(PSE)系列產品。該器件集成了場效應晶體管(FET)開關和電流檢測電阻，最多可級聯12個器件以提供48個4線對端口。PD77728采用56引腳8mm×8mm QFN封裝，專為高效、可靠的PoE供電解決方案而設計。

關鍵特性

標準兼容性

完全符合IEEE 802.3bt標準
支持Type 1-4單簽名PD
支持Type 3和4雙簽名PD
兼容預標準(傳統)4線對PD
支持非標準兼容和傳統PD

工作模式

?控制器模式?：與PD77020 PSE電源管理控制器配合使用
?半自動模式?：執行周期性連接檢查、檢測和分類，但需要主機命令才能供電
?管理自動模式?：具有初始PSE配置，可通過主機通信進行后續更改
?非管理自動模式?：獨立系統，無主機I2C通信

系統擴展能力

可級聯多達12個器件，支持96×2線對端口或48×4線對端口
獨立設備支持多達8×2線對端口或4×4線對端口
支持任意4線對/2線對組合配置

集成保護功能

每端口集成FET、檢測電阻和端口二極管
總端口電阻160mΩ
全負載時器件功耗≤2W
雙電源軌(55V和3.3V)實現最大功率效率
保證4線對輸出功率>90W

技術細節

功能架構

PD77728包含四個主要功能模塊：

?模擬前端模塊?：包含電流限制模塊、分類電壓調節、VPORT測量模擬接口、檢測模塊、電流測量模塊和專用MarkHold模擬塊
?電壓和溫度測量模塊?：測量端口電壓、VMAIN電壓和溫度
?數字處理和控制器塊?：與集成PoE控制器通信并控制模擬前端
?PoE控制器?：基于Cortex-M0+，控制端口級和設備級PoE任務

實時保護(RTP)機制

PD77728提供多層實時保護：

?電流過載(TLIM/ILIM)保護?：基于IEEE 802.3bt標準的可配置參數
?短路保護?：端口電壓低于可配置值時，100μs內關閉端口
?浪涌(通電)保護?：專用浪涌保護機制確保MOSFET不超出安全操作區
?過溫(OVT)保護?：防止器件過熱損壞
?TCUT/ICUT保護?：基于分配類別的可配置閾值
? 維持電源簽名(MPS) ?：確保PD符合IEEE 802.3bt標準要求

電氣規格

?工作溫度范圍?：-40°C至85°C
?VMAIN工作電壓?：44V至57V(視PD類型而定)
?端口連續電流?：最高1.185A(Class 8)
?功率精度?：4線對功率30W-100W時為±2.5%
?檢測特性?：接受17-29kΩ特征電阻，0.15μF電容
?分類電流?：Class 0-8對應0-45mA

典型應用

PD77728 PSE控制器適用于多種網絡設備：

企業、中小型企業、SOHO和商業市場的交換機和路由器
照明市場的交換機
PoE注入器

封裝與布局

PD77728采用56引腳8mm×8mm QFN封裝(帶散熱焊盤)，符合MSL3和RoHS標準。推薦PCB布局包括：

VMAIN引腳附近放置1μF、100V X7R電容
低ESR 1μF電容連接VREG1P8至DGND
模擬和數字地通過單點連接
8.00mm×8.00mm封裝尺寸，0.5mm引腳間距
