Microchip Technology dsPIC33CDVC256MP506集成電機驅動器將數字信號控制器 (DSC) 與設計用于3相BLDC電機控制的全橋MOSFET柵極驅動器以及用于汽車通信的CAN收發器相結合。100MHz dsPIC? DSC具有DSP、高級電機控制PWM、12位模數轉換器以及集成運算放大器和比較器，設計用于運行磁場定向控制 (FOC)，從而實現最大能效和最低系統成本。全橋柵極驅動器控制六個外部NMOS FET，包括一個用于低壓運行的集成電荷泵、可編程死區時間和全面保護電路。該集成電機驅動器可由高達29V（工作）和40V（瞬態）的單電源供電，dsPIC DSC由內部3.3V LDO穩壓器供電。汽車應用包括冷卻風扇、氣體、油泵和水泵、壓縮機、閥門、執行器和渦輪增壓器。 工業和商業應用包括電動工具和其他電池供電設備。

數據手冊：*附件：Microchip Technology dsPIC33CDVC256MP506集成電機驅動器數據手冊.pdf

特性

• 符合AEC-Q100 REV-H標準
• DSC運行
  • 3.0 V至3.6 V、-40 °C至+125 °C、DC至100 MHz
  • 3.0 V至3.6 V、-40 °C至+150 °C、DC至70 MHz
• 6.5V至29.0V、-40°C至+150°C MOSFET柵極驅動器運行
• CPU
  • 改良式哈佛架構
  • C編譯器優化的指令集
  • 16位寬數據路徑/24位寬指令
  • 16x16位整數乘法運算
  • 快速6周期32/16和16/16整數除法運算
  • 具有舍入和飽和選項的兩個40位累加器
  • 單周期乘法和累加：
  • 單周期移位，用于高達40位數據
  • 小數或整數乘法
• 電機控制PWM模塊 (MCPWM)
  • 4個PWM對，帶獨立定時（8個輸出）
  • PWM分辨率：2.0ns
  • 靈活的觸發器配置，用于ADC轉換
  • 獨立死區時間，用于上升和下降沿
  • 可編程故障輸入
  • 支持逆變器、PFC、照明、BLDC、PMSM、ACIM和SRM
• 32位光學/增量編碼器接口、正交編碼器接口 (QEI) 模塊
• 12位分辨率模數轉換器模塊 (ADC)、3.5Msps轉換速率、多達15個通道、1個S&H電路
• 模擬特性
  • 3個運算放大器，輸出可以內部連接到ADC模塊
  • 快速模擬比較器 (15ns)
  • 12位PDM DAC，具有斜率補償和緩沖輸出
• 外設觸發發生器 (PTG)、能夠生成復雜的觸發信號序列的排序器
• 多達12個定時器
  • 專用16位定時器模塊（定時器1）
  • 4個捕獲/比較/PWM/定時器模塊 (SCCP)，帶2個16位或1個32位定時器
  • PTG模塊，帶2個可配置16位定時器/計數器
  • QEI模塊可配置為32位定時器/計數器
• 串行通信接口
  • 3個協議UART模塊，支持LIN 2.2
  • 3個SPI模塊（高達50Mbps），具有16字節FIFO
  • 3個I^2^C主機和客戶端，具有地址屏蔽和IPMI支持
  • 2個SENT模塊，支持汽車傳感器
• 具有用戶可選擇優先級仲裁的4通道DMA
• 外設引腳選擇 (PPS) 支持功能重映射
• 32位可編程循環冗余校驗 (CRC)
• 64引腳VGQFN封裝

內部連接框圖

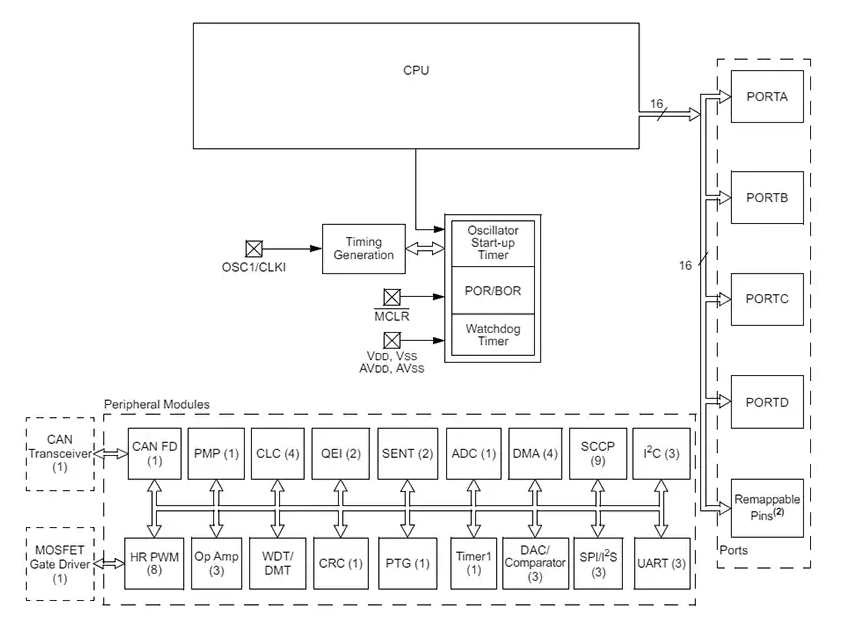

框圖

dsPIC33CDVC256MP506數字信號控制器技術解析

一、產品概述

Microchip Technology的dsPIC33CDVC256MP506是一款高性能數字信號控制器(DSC)，集成了豐富的模擬和數字外設，專為電機控制、數字電源轉換等高性能嵌入式應用而設計。該器件基于改進的哈佛架構，融合了DSP功能與MCU控制能力，在單一芯片上實現了信號處理與實時控制的完美結合。

二、核心架構特性

1. CPU架構

dsPIC33CDVC256MP506采用16位數據總線寬度和24位指令字架構：

• 最高運行速度達100 MIPS（-40°C至+125°C）或70 MIPS（-40°C至+150°C）
• 包含16個工作寄存器(W0-W15)，支持4組備用寄存器組
• 40位寬累加器支持DSP運算
• 單周期MAC/MPY操作，支持雙數據獲取
• 硬件除法器支持32位/16位和16位/16位運算

2. 存儲器系統

• ?程序存儲器?：最大256KB Flash，帶ECC保護
• ?數據存儲器?：24KB RAM，支持內置自檢(MBIST)
• 獨特的雙分區Flash架構，支持安全啟動和固件更新
• 程序空間可見性(PSV)功能，允許從數據空間直接訪問程序存儲器

三、關鍵外設模塊

1. 高分辨率PWM

• 三對PWM輸出，分辨率高達2ns
• 支持BLDC、PMSM、ACIM等多種電機類型
• 靈活的觸發配置用于ADC同步采樣
• 死區時間和補償功能

2. 高級模擬子系統

• 12位高速ADC，最高3.5Msps采樣率（12位分辨率）
• 20個輸入通道，4個數字比較器
• 三個20MHz運算放大器（40V/μs壓擺率）
• 三個模擬比較器，帶斜率補償DAC
• 12位獨立DAC輸出

3. 通信接口

• 三路CAN FD控制器，符合ISO 11898-2和SAE J2962-2標準
• 三路UART（支持LIN、DMX協議）
• 三路SPI/I2S接口
• 三路I2C接口（支持SMBus）
• 兩路SENT接口

4. MOSFET柵極驅動模塊

• 基于MCP8021設計的半橋驅動器
• 峰值輸出電流0.5A@12V
• 內置擊穿保護、過流和短路保護
• 固定輸出線性穩壓器（3.3V @ 70mA）

四、安全與可靠性特性

1. ?功能安全?：符合ISO 26262/IEC 61508/IEC 60730標準
2. ?汽車級認證?：AEC-Q100 Grade 1（-40°C至+125°C）和Grade 0（-40°C至+150°C）
3. ?錯誤檢測與糾正?：
   • ECC保護的Flash存儲器
   • 內置死狗定時器(DMT)
   • 時鐘監控和備份振蕩器
4. ?安全特性?：
   • 代碼保護(CodeGuard? Security)
   • ICSP?寫禁止功能
   • 循環冗余校驗(CRC)

五、典型應用領域

1. ?電機控制?：
   • 無刷直流電機(BLDC)
   • 永磁同步電機(PMSM)
   • 步進電機和開關磁阻電機(SRM)
2. ?電源轉換?：
   • 功率因數校正(PFC)
   • DC/DC轉換器（降壓、升壓、反激等）
   • 逆變器系統
3. ?汽車電子?：
   • 電動助力轉向系統
   • 電池管理系統
   • 車載充電器

六、開發支持

dsPIC33CDVC256MP506提供全面的開發支持：

• 豐富的參考設計和應用筆記
• MPLAB? X集成開發環境
• 專用電機控制和數字電源庫
• 在線仿真和調試功能
