Microchip Technology PIC32CK GC Curiosity Ultra開發板 (EV44P93A) 是一款硬件平臺，設計用于加速PIC32CK GC微控制器設計的開發過程。Microchip Technology PIC32CK GC系列MCU是一款Cortex-M33微控制器，具有多種連接選項（包括以太網、CAN FD、HS和FS USB、I^2^S、I^2^C、SPI等），可實現各種功能和應用，如工業網關、圖形和汽車應用。用戶可以通過Arduino Uno R3、MikroBus?或Xplained Pro兼容擴展板擴展功能。

數據手冊：*附件：Microchip Technology PIC32CK GC Curiosity Ultra開發板數據手冊.pdf

特性

• PIC32CK2051GC01144、120MHz2MB閃存、512KB SRAM
• 板載調試器 (PKoB4)
  • 實時編程和調試
  • 虛擬COM端口 (VCOM)
  • 數據網關接口 (DGI)
• Arduino Uno R3兼容接口
• Xplained Pro擴展兼容接口
• 電機控制接口
• 微總線插座
• 板載溫度傳感器
• 2個用戶按鈕
• 2個用戶LED
• 圖形接口
• 10/100MB以太網
• 高速USB Type-C?
• 全速USB 2.0 (micro)

系統方框圖

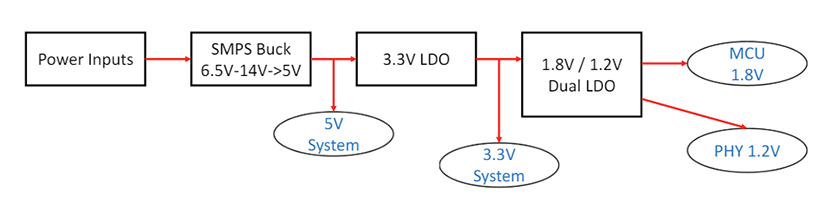

電源框圖

PIC32CK SG01/GC01 Curiosity Ultra開發板技術解析與應用指南?

?一、核心硬件架構解析?

1. ?主控芯片特性?
   • 搭載PIC32CK2051SG01144/GC01144雙核MCU，120MHz主頻，集成2MB Flash與512KB SRAM，支持實時編程調試（PKoB4調試器）
   • 多協議接口：雙CAN總線（ATA6561-GBQW收發器）、10/100M以太網（KSZ8091RNACA PHY）、USB Type-C DRD（支持Host/Device角色切換）
2. ?電源管理系統?
   • 寬壓輸入（6.5-14V DC），通過MIC24052YJL Buck轉換器降壓至5V，再經MCP1727T LDO輸出3.3V
   • 獨立1.8V/1.2V LDO為MCU內核及PHY供電，系統框圖詳見圖2-3（Power Block Diagram）

?二、擴展接口設計?

1. ?Arduino Uno R3兼容接口?

• 引腳映射：
  • A0-A5 → PA12/PA09/PA10/PA18/PB00/PA11
  • PWM引腳（D3/D5/D6/D9/D10）支持電機控制與PDEC編碼器輸入（通過J303-J305跳線切換）

2. ?Xplained Pro擴展頭?

• EXT1/EXT2雙接口配置，支持SPI/I2C/UART及差分ADC輸入（PA04-PA07）
• 典型應用：連接溫度傳感器（ADC0+/-）或電機驅動板（PWMH1/PWML1）

3. ?mikroBUS? Click板接口?

• 集成SPI（PC15-PC17）、I2C（PB09-PB10）、UART（PD13-PD14）及PWM（PC01）
• 參考表2-3引腳定義，可快速對接MikroElektronika生態模塊

?三、關鍵外設實現方案?

1. ?以太網通信?

• 硬件設計：
  • KSZ8091RNACA PHY支持RMII接口，25MHz低抖動時鐘（DSC1001DI5振蕩器）
  • 變壓器集成共模扼流圈（7499010121A RJ45），PCB布局參考圖3.1 Schematics章節

2. ?圖形顯示接口?

• 16位并行LCD接口（PA13-PA17），支持觸摸屏控制：
  • 同步信號：HSYNC（PA21）、VSYNC（PA22）
  • 背光PWM調節（PA23），最大分辨率800x480@60Hz

3. ?電機控制應用?

• 3相逆變器接口通過PDEC跳線（J303-J305）連接編碼器
• 開發建議：使用MCC生成PWM互補輸出代碼（占空比精度0.1%）

?四、開發資源與調試技巧?

1. ?快速上手指南?
   • 出廠預裝演示固件，通過Tera Term（115200bps）輸入"help"查看命令列表
   • PKoB4調試器恢復方法：短接EBR復位 pads 10秒，通過MPLAB X IDE執行Emergency Boot Firmware Recovery
2. ?設計注意事項?
   • 電源時序：確保3.3V先于1.8V上電（參考圖2-3時序）
   • CAN總線終端電阻：J704/J705需配置62Ω匹配電阻（R720-R723）
3. ?BOM選型替代?
   • 關鍵器件備選方案：
     • 以太網PHY：KSZ8081RNACA（引腳兼容）
     • 晶振：DSC1101DI5-025.0000（更低抖動）

?五、典型應用場景?

1. ?工業物聯網網關?
   • 結合Ethernet+CAN總線實現設備數據聚合，通過X32音頻接口傳輸語音告警
2. ?BLDC電機控制?
   • 利用PDEC接口采集霍爾信號，通過Arduino接口擴展DRV8323驅動板
3. ?HMI人機交互?
   • 連接RGB LCD（GFX接口）與電容觸摸屏（I2C），集成FreeRTOS+LVGL圖形庫
