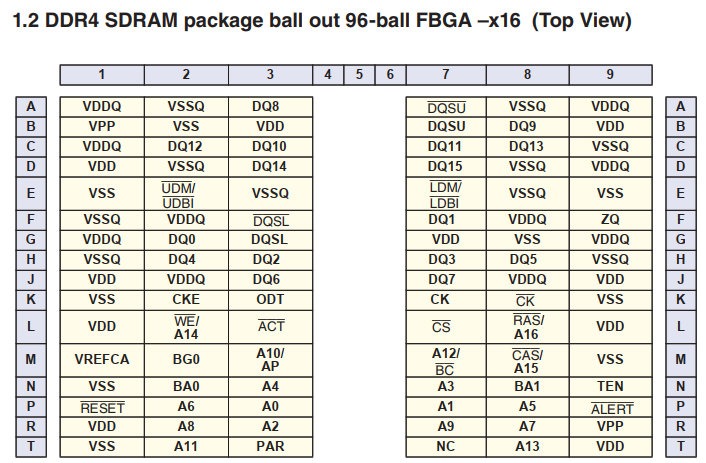

引言：DDR是硬件設計的重要一環，作為一名硬件工程師除了對DDR基礎和原理要有了解外，最重要的也就是對DDR控制器的掌握。本文章從DDR外部管腳的角度進行描述，學習DDR的關鍵設計要注意和了解的部分。

一、DM_n、UDM_n和LDM_n

——均為數據掩碼信號（Data Mask）數據掩碼作用，掩碼信號的核心功能：

寫入時屏蔽數據：當掩碼信號為有效電平（通常為低電平）時，對應數據總線的字節（或半字節）不會被寫入內存。

同步時序：掩碼信號與數據選通信號（DQS）同步采樣，確保在數據窗口中心對齊時生效

二、DQS_c、DQS_t

DQS_T（Data Strobe True）和 DQS_C（Data Strobe Complement）是一對差分數據選通信號，共同構成數據傳輸?shù)耐交鶞?。它們的核心區別在于相位關系、功能角色和時序對齊方式

1. 讀取操作(Read)

信號來源：由DRAM芯片生成并發送給控制器(如CPU)。

時序對齊：

DQS_T/DQS_C 的邊沿(上升/下降沿)與數據(DQ)的邊沿對齊，標識每個數據周期的起始點

控制器在 DQS_T 上升沿和 DQS_C 下降沿的交叉點采樣數據

目的：確保接收方在數據窗口的穩定中心點采樣，避免因 tAC(數據輸出時間偏差)導致錯誤

2. 寫入操作(Write)

信號來源：由控制器(如CPU)生成并發送給DRAM。

時序對齊：

DQS_T/DQS_C 的電平中點(非邊沿)與數據(DQ)的穩定中心對齊。

DRAM在 DQS_T 的上升沿和 DQS_C 的下降沿觸發數據采樣

目的：利用數據保持周期(Data Hold Window)最大化時序容限，適應傳輸延遲差異

三、ALERT_n

ALERT_n是DDR4及DDR5內存中的關鍵錯誤報告引腳，其核心功能是實時反饋內存內部異常狀態，通過低電平有效信號(LOW)向控制器傳遞錯誤信息。

命令/地址奇偶校驗錯誤(CA Parity Error)

當命令或地址總線傳輸?shù)臄?shù)據奇偶校驗失敗時觸發，表明傳輸過程存在信號完整性問題(如干擾或時序偏移)

寫入數據CRC校驗錯誤(Write CRC Error)

在支持CRC校驗的DDR4/DDR5中，寫入數據若CRC校驗失敗，則通過ALERT_n通知控制器

溫度超限或刷新錯誤

部分設計中可擴展用于報告溫度傳感器超限(如過熱)或刷新操作失敗等異常

四、TDQS_t 和 TDQS_c

TDQS_t 和 TDQS_c 是 DDR 內存中的終端數據選通信號(Terminal Data Strobe)，主要用于優化信號完整性，特別是在 x8 位寬配置的 DRAM 芯片中。為何 x16 不需要 TDQS?獨立的 DQS 分組x16 設備將 16 位數據拆分為高低兩個字節組(每組 8 位)，分別由 DQSU_t/c(高字節)和 DQSL_t/c(低字節)獨立控制每組 DQS 自帶終端電阻，無需TDQS 提供額外支持。負載均衡設計，x16 的 DQS 信號已通過分組隔離(如高低字節分離)實現負載均衡，反射問題在組內解決而 x8 設備單組 DQS需覆蓋全部 8 位數據，混合系統易因負載不均引發反射，故需 TDQS 輔助。

五、TEN

TEN引腳(Test Enable) 是專用于連接性測試模式(Connectivity Test Mode) 的功能性引腳，其核心作用是在生產測試或系統調試階段驗證內存芯片與控制器之間的物理連接完整性和基本功能。

注：在DDR5中，TEN 功能被保留并優化，但部分廠商（如三星）可能擴展其用途至溫度監控（需結合模式寄存器）。

六、ACT_n, RAS_n/A16,CAS_n/A15,WE_n/A14

在DDR（Double Data Rate）內存系統中，RAS_n/A16、CAS_n/A15、WE_n/A14是復用引腳，其功能由 ACT_n（激活命令輸入）信號的電平狀態動態切換。它們既是命令控制信號（如行選通、列選通），又是地址線的高位部分（A16、A15、A14），通過復用設計減少引腳數量，同時支持更靈活的尋址機制。

場景：執行激活命令（ACTIVATE）時，ACT_n=0，此時引腳傳輸完整的行地址（如選擇Bank內特定行）

場景：執行讀寫命令時，ACT_n=1，三引腳組合生成命令編碼（如讀命令：RAS_n=1, CAS_n=0, WE_n=1）

RAS_n：行地址選通信號，低電平時觸發行激活或預充電

CAS_n：列地址選通信號，低電平時觸發列讀寫操作

WE_n：寫使能信號，低電平表示寫操作，高電平表示讀操作

關鍵時序參數

tRCD（RAS to CAS Delay）：行激活到列操作的最小延遲（典型值10-20ns），確保行數據穩定

tRAS（行活躍時間）：行激活到預充電的最短周期，避免數據丟失

tRP（Row Precharge Time）：預充電到下一行激活的間隔，影響B(tài)ank切換效率

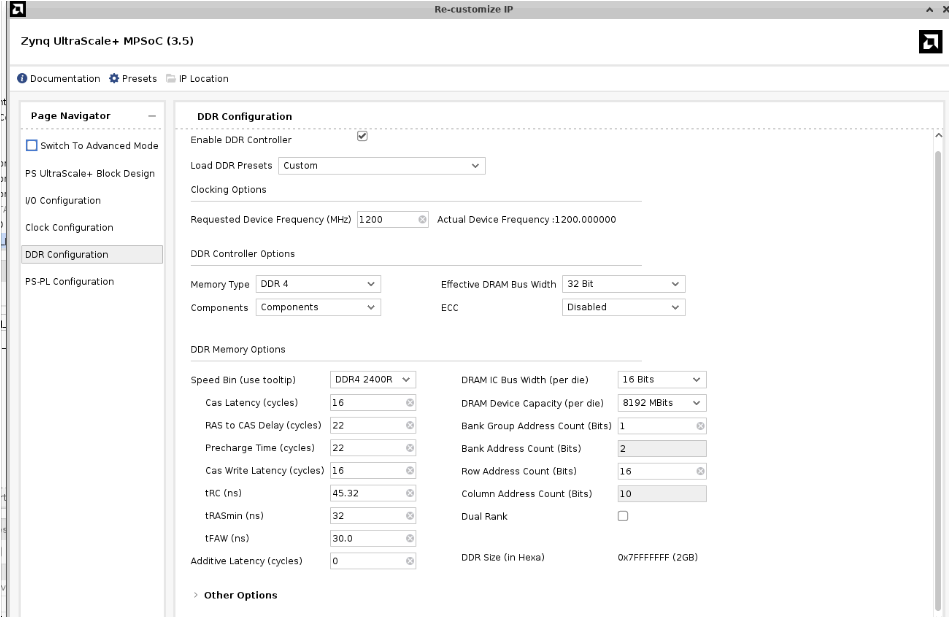

圖: 實際使用中會配置的時序參數

七、CKE、CK_t/CK_c

CKE：時鐘使能信號

1. 工作邏輯

高電平（激活）：啟用內部時鐘電路、輸入緩沖器和輸出驅動器，允許正常讀寫操作

低電平（休眠）：觸發低功耗模式：

預充電掉電（Precharge Power-Down）：所有Bank空閑時進入，關閉非必要電路

激活掉電（Active Power-Down）：任一Bank有激活行時進入，保留數據但暫停操作

自刷新（Self-Refresh）：關閉除CKE外所有輸入緩沖，內部定時刷新數據以維持存儲內容

2. 關鍵約束

讀寫期間：必須保持高電平，否則可能導致命令失效或數據錯誤

模式切換：

退出自刷新需同步操作：CKE拉高后，需等待 tXSR（自刷新退出時間）再發送有效命令

掉電模式退出需滿足 tCKE（最小CKE脈沖寬度）

3. 多Rank系統擴展

當存在多個Rank（如雙通道內存）時，每個Rank有獨立的CKE信號（如CKE0、CKE1），支持分時休眠以優化系統功耗

CK_t/c：時鐘信號

CK_t（True Clock）和CK_c（Complementary Clock）構成差分時鐘對，提供全系統操作的時序基準。所有地址、控制信號均在CK_t的上升沿與CK_c的下降沿的交叉點被采樣.

八、CKE,CS_n,ODT

CS_n（Chip Select，片選）

核心作用：選擇目標Rank（內存顆粒組），隔離未選Rank的命令響應

低電平（選中狀態）：

使能命令解碼，內存響應控制器指令（如ACT、READ、WRITE）

多Rank系統中，僅被選中的Rank執行操作，避免總線沖突

高電平（未選中狀態）：

屏蔽所有命令，未選Rank忽略地址/控制信號

關鍵時序：

讀寫期間必須保持穩定低電平，否則導致操作失敗

與CKE協同：在掉電模式下，CS_n無效但仍需保持電平穩定

多Rank擴展：每增加一個Rank需獨立CS_n信號（如CS0_n/CS1_n），實現物理隔離與并發訪問

ODT（On-Die Termination，片上終端電阻）

核心作用：動態啟用片內終端電阻，匹配傳輸線阻抗，抑制信號反射

使能邏輯：

高電平：啟用終端電阻（常見阻值：40Ω/48Ω/60Ω）

低電平：禁用終端電阻，減少靜態功耗

配置方式：

通過模式寄存器（MR）設定阻值（如DDR3的MR1、DDR4的MR1_A11）

支持動態切換：寫入時目標Rank啟用ODT，讀取時控制器啟用ODT

限制場景：

自刷新模式下ODT無效

部分配置（如DDR5 x4顆粒）不支持ODT

信號完整性價值：

減少高頻信號（>3200MT/s）的反射和串擾，替代主板外部電阻

多Rank系統中分組控制（如ODT0/ODT1），避免并聯阻抗失配

八*、C0/CKE1,C1/CS1_n,C2/ODT1

在DDR（尤其是DDR4及后續版本）內存系統中，堆疊地址輸入（Stack Address Inputs）是專為多層堆疊封裝設計的關鍵引腳，用于解決高密度存儲集成中的芯片選擇與信號控制問題。

堆疊地址輸入引腳主要包括 **C0/CKE1、C1/CS1_n、C2/ODT1** 等復用信號，其作用根據封裝類型動態切換：

基本角色：

在堆疊封裝（如2H/4H/8H層高的x4/x8顆粒）中，用于選擇堆疊中的特定芯片層（Chip ID）

在非堆疊封裝（如單層mono或x16配置）中，這些引腳通常未連接（NC）或復用為控制信號

復用機制：

當ACT_n=0（地址模式）時，C0/C1/C2 作為地址線 A0/A1/A2 使用。

當ACT_n=1（命令模式）時，切換為控制信號 CKE1（時鐘使能）、CS1_n（片選）、ODT1（終端電阻使能）

堆疊封裝中的具體作用

1. DDP（Dual-Die Package）封裝

功能：在雙芯片堆疊中，C0/C1/C2直接控制第二芯片的 CKE1、CS1_n、ODT1

協同邏輯：

主芯片由 CS0_n 選通，副芯片由 CS1_n 選通，實現雙Rank獨立控制。

讀寫時，通過 ODT1 獨立啟用副芯片的終端電阻，優化信號完整性

2. 高堆疊配置（4H/8H）

芯片ID選擇：在4層或8層堆疊中，C0/C1/C2 組合編碼（如二進制 000-111）選擇目標芯片層

信號擴展：

共享同一組命令/地址總線，但通過芯片ID實現分時操作，避免數據沖突。

例如：發送激活命令時，C0-C2攜帶芯片ID，與行地址同步鎖存

九、BA、BG

BA與BG的協同設計是DDR高帶寬、大容量的基石：BA解決“微觀”并行，BG實現“宏觀”流水。

十、PAR

奇偶校驗(Parity Check)

功能原理：

PAR引腳接收內存控制器生成的奇偶校驗位，該位基于當前時鐘周期內所有命令和地址信號(如CS_n、CKE、ODT、BG/BA、A[17:0]等)的二進制值計算得出(通常采用偶校驗)

若信號中“1”的數量為奇數，則校驗位=1;若為偶數，則校驗位=0。

錯誤檢測：

DRAM內部重新計算校驗值，并與PAR輸入比對。若不一致，則觸發錯誤標志(通過ALERT_n引腳拉低通知控制器)

動態使能控制：

可通過模式寄存器(MR) 配置啟用或禁用校驗功能

禁用時，PAR引腳狀態被忽略，不參與校驗流程。
