鈦基金屬復合材料因其優異的力學性能、輕質高強、耐高溫和耐磨性，在航空航天領域具有廣闊的應用前景。與純金屬不同，Ti 基復合材料的電導率受微觀結構、制備工藝及幾何形態影響顯著。Xfilm埃利四探針通過分離電流與電壓測量路徑，可有效消除接觸電阻，結合幾何修正與環境控制，成為 Ti 基復合材料電導率測定的理想技術。下文將系統闡述基于四探針法的鈦基復合材料電導率測定方法與實驗裝置開發。

四探針法是一種廣泛應用于高導電材料電阻率測量的方法。其基本原理如下：

使用四個排列在一條直線上的探針接觸樣品表面；

外側兩個探針通入恒定電流；

內側兩個探針測量電勢差；

通過電壓與電流的比值計算電阻，進而得到電阻率和電導率。

該方法能有效消除探針與樣品接觸電阻的影響，提高測量精度。

lm

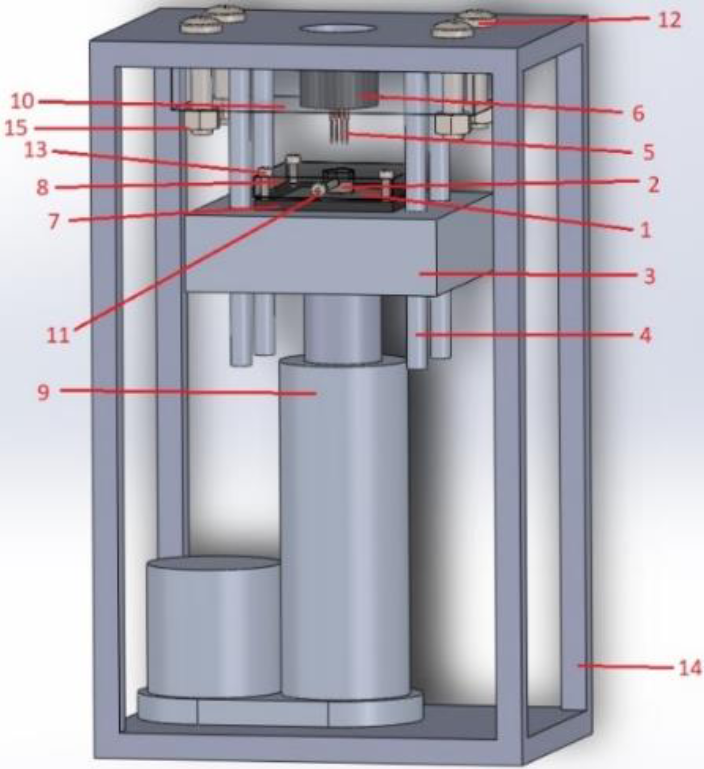

電導率測量裝置的三維模型

為適應鈦基復合材料圓柱狀樣品（直徑約10 mm，厚度約5–6 mm）的測量需求，研究設計的電導率測量系統主要包括：

四探針系統：采用彈簧加載的金包覆鋼探針，探針間距為2 mm，確保接觸壓力均勻；

樣品夾具：可調節的樣品座，適用于不同直徑（7–11 mm）和厚度（4–20 mm）的樣品；

溫控系統：集成帕爾貼模塊，可在–55°C至83°C范圍內控制樣品溫度；

自動化控制：通過Arduino控制液壓缸實現探針的平穩接觸，避免因樣品表面粗糙導致的探針損壞；

測量設備：使用Keithley 2614b源表進行脈沖電流激勵和電壓測量，支持四線制測量模式。

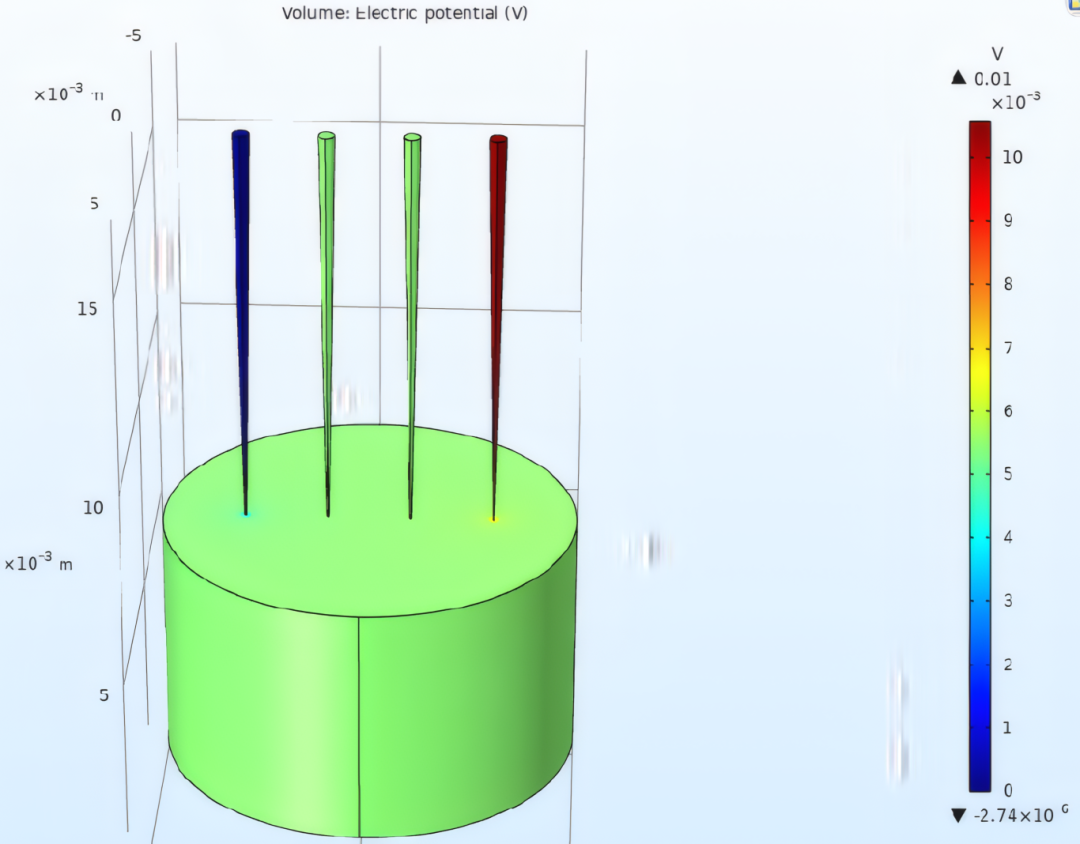

采用四探針法的共線電位圖

為驗證四探針測量方法的準確性，研究使用COMSOL軟件對純鈦樣品進行了電學-結構耦合仿真。仿真結果表明：

未經幾何修正的電阻率計算值誤差較大（約24%）；

引入厚度與側向尺寸修正因子F1F1和F2F2后，四探針測量誤差降至10%以內；

修正后的電阻率公式為：

?

通過仿真分析發現：

當單個探針接觸力低于8 N時，電阻率測量值顯著偏離真實值；

當接觸力達到8 N以上時，測量結果趨于穩定，與理想接觸狀態一致；

實際探針尖端半徑較小（0.02 mm），所需接觸力可能更低，但需實驗進一步驗證。

本研究成功設計并驗證了一套適用于鈦基復合材料電導率測量的四探針實驗系統。通過仿真與實驗結合，明確了幾何修正與接觸力對測量結果的重要性。

采用四探針法測量了六種不同成分的鈦基復合材料樣品，得出結論：

鈦基復合材料的電導率低于純鈦，與微觀結構（孔隙、相組成）有關。

溫度升高時，鈦基復合材料的電阻率下降，與銅樣品行為相反；

N7 樣品與Ti?AlC?的電阻率最為接近，僅相差 1.2 倍。

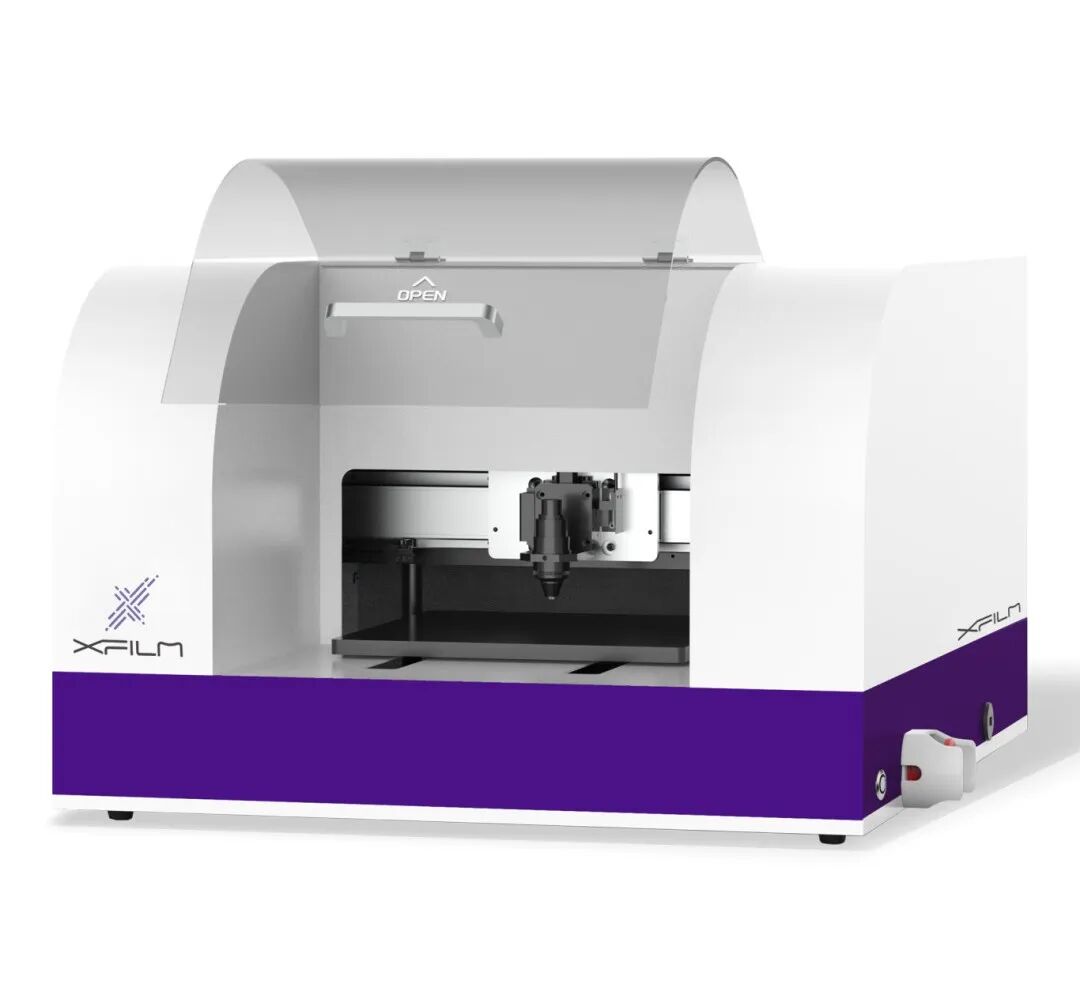

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

本文使用基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電導率測量優勢，助力鈦基復合材料的電導率測定，推動電子器件領域的材料檢測技術升級。
