引言

在物聯網（IoT）、可穿戴設備、智能家居、醫療電子等領域，設備的功耗水平直接決定了電池壽命和用戶體驗。為了在競爭中脫穎而出，廠商必須對產品進行嚴謹?shù)牡凸臏y試，確保其在待機、工作、休眠和喚醒等不同狀態下的能耗表現精準可控。然而，低功耗測試往往面臨測量精度不足、動態變化捕捉困難、測試效率低下等挑戰。

典型應用場景

物聯網終端：評估MCU、傳感器、無線模塊的待機功耗與喚醒電流。

可穿戴設備：測試手環、智能手表的電池續航性能，模擬不同充電/放電場景。

醫療電子：低功耗醫療傳感器、心電監護儀的微小電流測試。

半導體與DC-DC器件：在研發階段實現輸入供電與輸出負載的同步測試。

圖1 IT2705與上位機軟件在智能門鎖的低功耗測試中的應用

ITECH最新推出的 IT2705系列DC Power Analyzer，正是為了解決這些問題而生。它將高精度電源、回饋式負載、雙向電源和高性能SMU（源表）功能集于一體，成為低功耗測試的理想平臺。

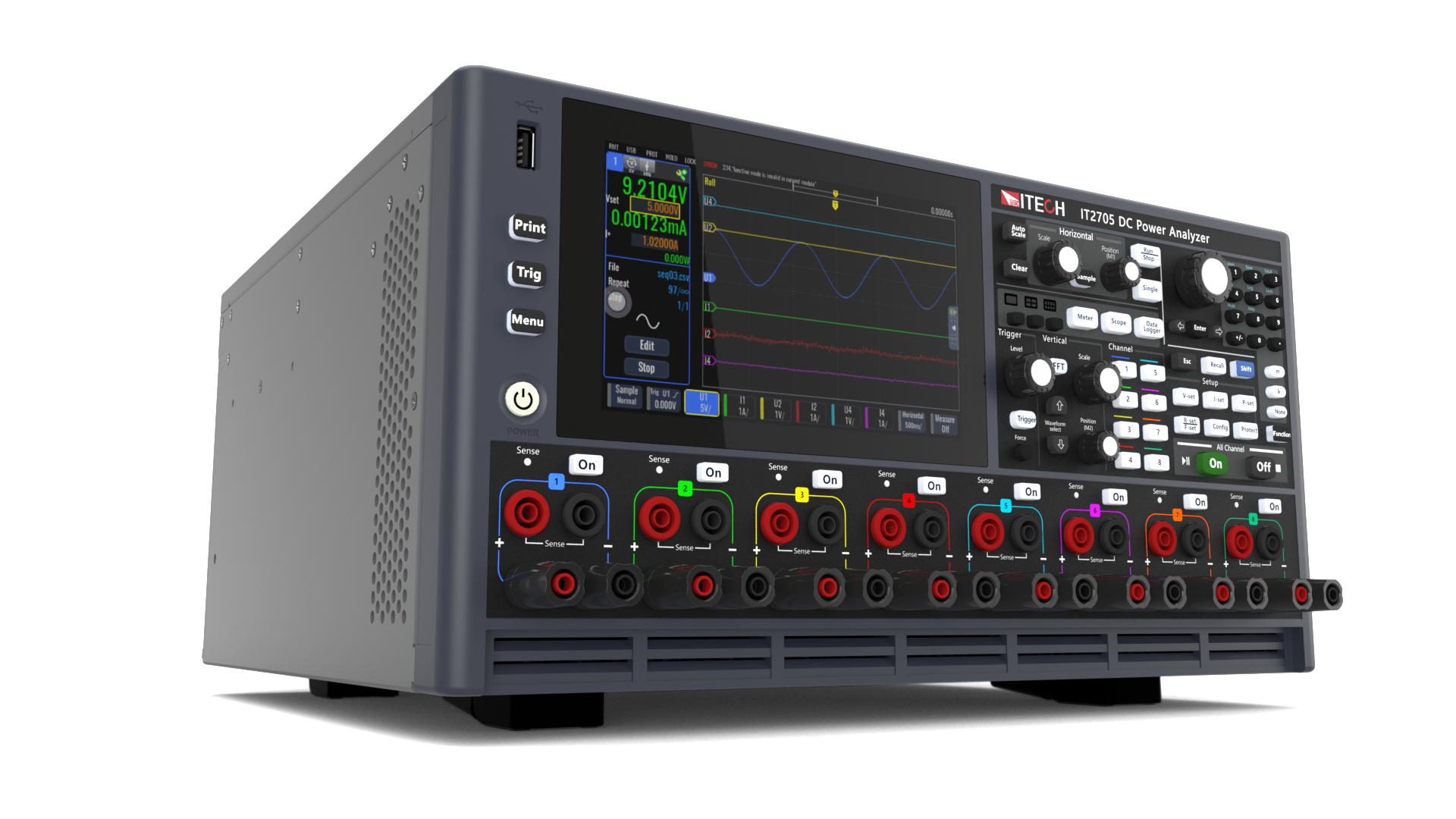

圖2 IT2705 5U直流電源分析儀機框

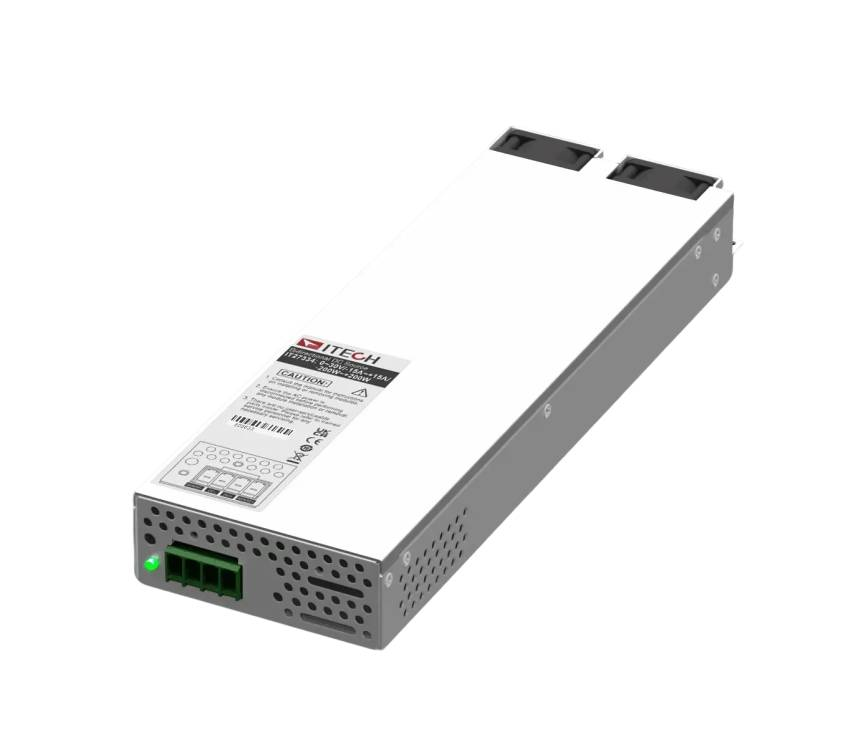

圖3 IT27814 / IT27814E SMU模塊

低功耗測試的典型挑戰

多量程切換帶來的數據丟失

在低功耗設備中，電流常常在 nA級休眠電流和 A級工作電流之間快速切換。傳統測試設備在量程切換時容易出現延遲或數據缺失，導致測試結果不完整。

動態功耗波形捕捉困難

低功耗設備的電流變化通常瞬時發生（如喚醒、射頻發射、MCU高頻運算等）。如果采樣率不足，將無法準確反映電流瞬態特性。

電池模擬能力不足

實際應用中，設備運行受電池電壓下降、內阻變化等影響。普通電源無法真實模擬電池特性，導致實驗室測試與實際使用脫節。

IT2705系列的技術優勢

超高分辨率與精度

IT27814四象限SMU模組的分辨率高達 6 μV/100pA

遠超傳統電源，能精確捕捉極低功耗下的細微變化，適用于傳感器、MCU待機電流等測試場景。

無縫電流量程切換

IT2705內置的SMU模塊支持多檔位自動切換（1 mA / 100 mA / 3 A），且切換無延時，不會丟失數據。工程師可以完整記錄設備從休眠到工作狀態的全過程。

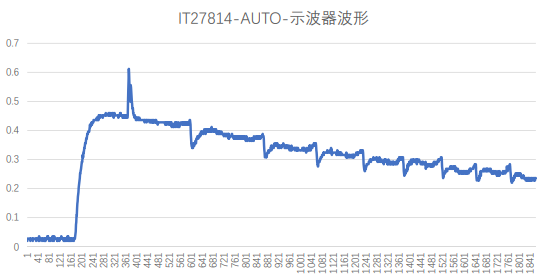

圖4 IT27814具備無縫量程切換：精準捕捉變化

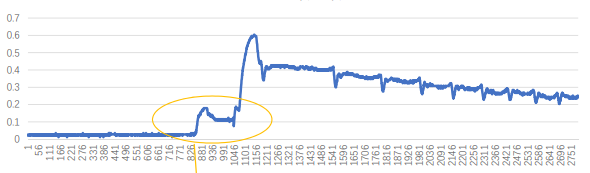

圖5普通多量程產品：檔位切換存在延時，采集中斷，數據丟失

高速采樣與波形捕捉

200 kHz示波級采樣率

數據記錄最小間隔 20 μs

這使得設備能精準還原瞬時功耗波形，幫助開發者分析喚醒延時、峰值電流以及功耗突變點。

高速動態恢復（≤35us IT27814）

IT27814提供 ~40mV動態跌幅，動態恢復時間 ~20μs，速度更快，跌幅更小。

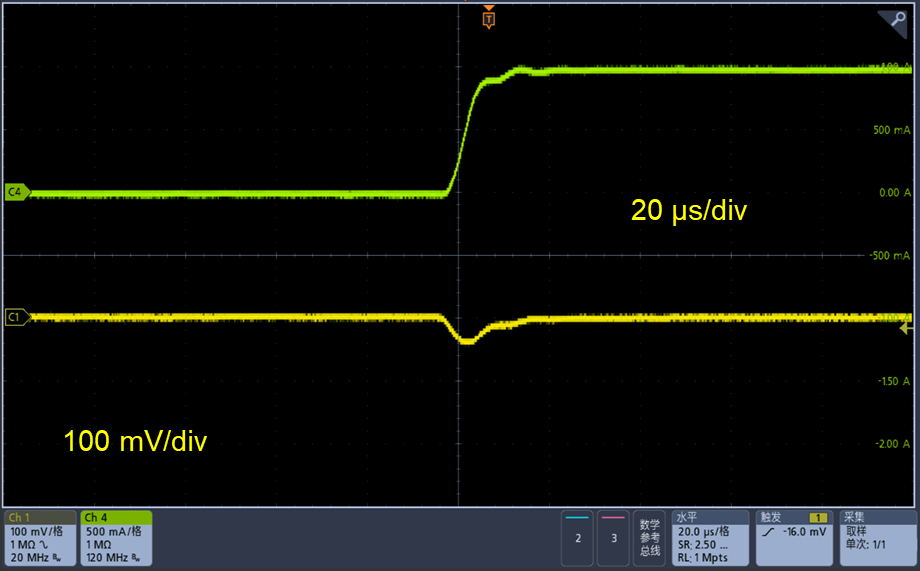

圖6 IT27814實測動態恢復時間

5. 電池模擬功能

IT2705支持電池端電壓、SOC變化及內阻仿真，可真實再現電池放電過程。配合 BSS2000電池模擬器軟件，還能進行更專業的電池壽命驗證。

一機多用，節省成本

通過模塊化設計，IT2705不僅能作為高精度電源和負載，還可擴展為SMU測試平臺，實現輸入端供電、輸出端負載和參數測量的一體化，極大降低設備采購與維護成本。

圖7 IT2705一機多用示意圖

結論

隨著低功耗應用不斷擴展，傳統的功率分析儀已難以滿足對高精度、快速動態捕捉和電池仿真的需求。ITECH IT2705系列憑借其超高分辨率、無縫量程切換、200kHz高速采樣、高速動態和電池模擬功能，為工程師提供了可靠而高效的低功耗測試平臺。

它不僅解決了研發階段的功耗驗證難題，還幫助企業縮短產品上市周期、提升用戶體驗，是下一代電子產品研發不可或缺的工具。
