在當前智能化快速發展的背景下，嵌入式應用對系統性能以及通信可靠性的要求越來越高。聚沃科技推出的雙網口通信開發板采用兆易創新600MHz高性能MCU，具備強大的運算能力和穩定的雙網口設計，能夠很好地滿足工業制造、醫療設備、智慧交通等對通信可靠性要求極高的場景。下面，讓我們來一起了解這款開發板的主要特點。

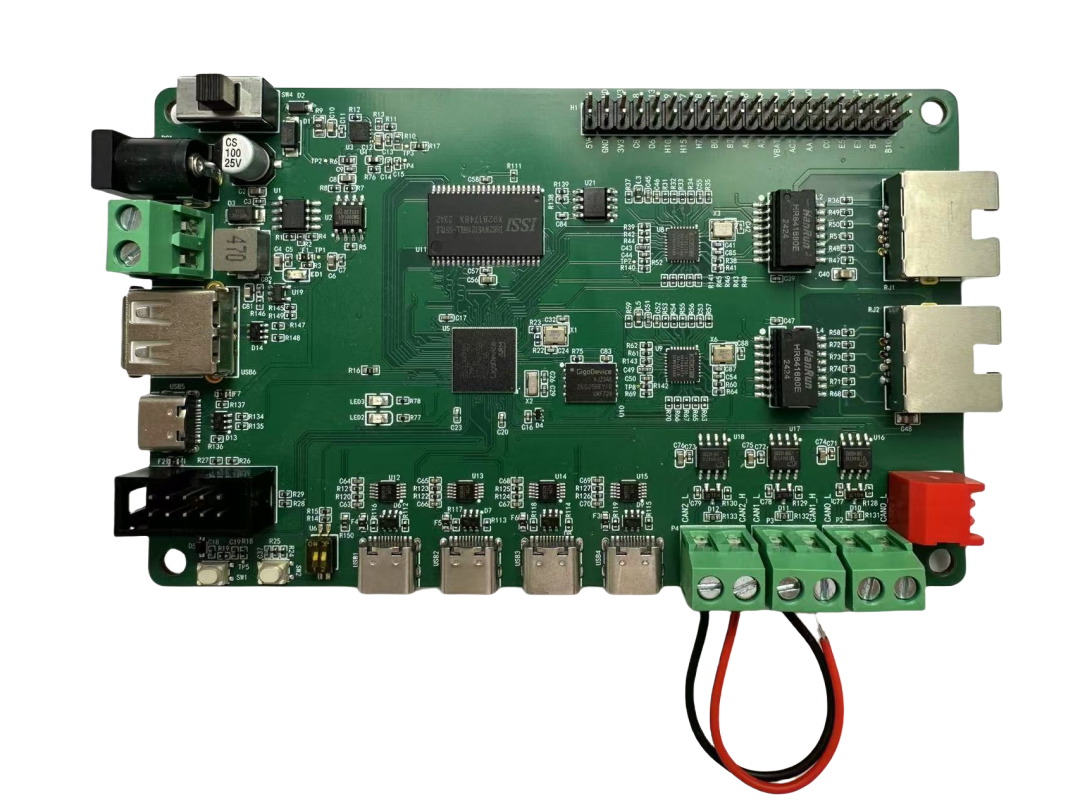

一、旗艦級硬件配置

GD32H759IMK6作為主控芯片，BGA176封裝，主頻高達600MHz

內置大容量存儲3840KB Flash和1024KB SRAM

外擴存儲芯片32MB SRAM和32MB GD25Q256 NOR Flash

GD30LD1000和GD30LD1002提供板載供電

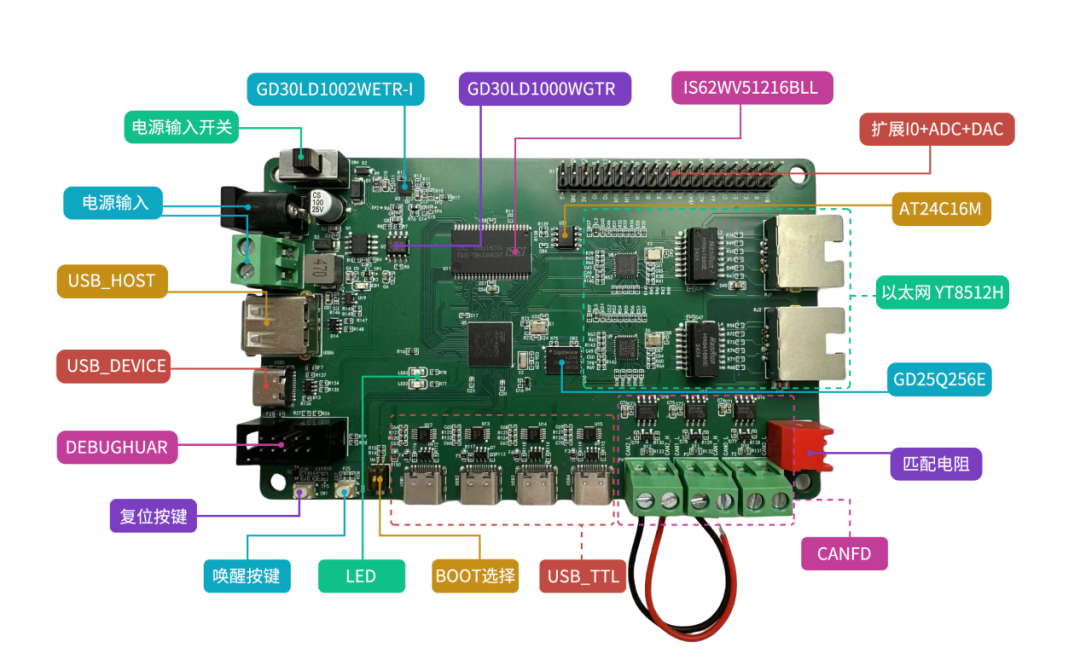

接口資源豐富，包含兩路獨立以太網接口/SRAM/NOR Flash/USB接囗/SWD+USART接口/多路串口/CAN接口/擴展IO等

軟件開發資源豐富，包括提供基于FreeRTOS的雙網口通信開發例程

<提供軟件開發資源截圖>

1、代碼架構介紹

在進行軟件代碼介紹之前首先為讀者介紹本例程代碼整體架構，使讀者能夠從整理了解代碼框架以及如何閱讀及使用。

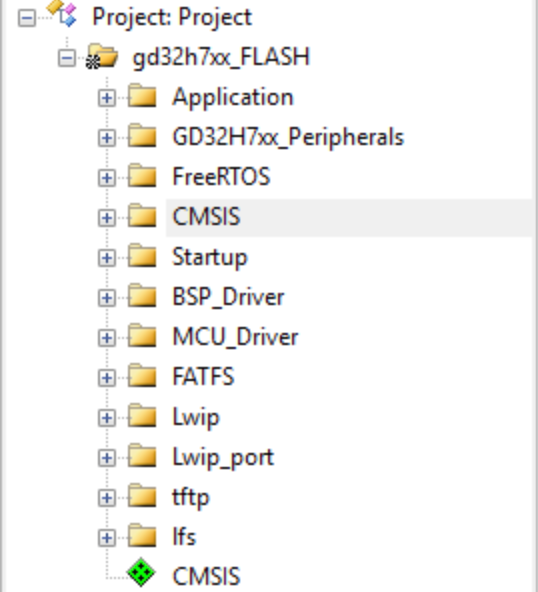

如圖所示，本例程主要包含以下文件夾，具體每個文件夾的功能說明如表所示。

如下表所示，GD32H7xx_Peripherals為MCU底層固件庫集合，是將MCU所有的外設進行初步封裝的函數集，該驅動文件為GD官方提供的驅動文件，也是最底層的封裝庫函數文件；在此基礎上，聚沃針對本開發版使用的主要外設，包括exmc、ADC、DAC、串口、DMA等再次進行驅動封裝，形成MCU_Driver文件夾，該文件夾內容主要為底層固件庫的二次封裝，供BSP使用；在driver層的基礎上，針對本開發板使用的硬件資源進行初始化及應用操作封裝，包括SRAM、四路串口、ADC、DAC、TIMER、SPI Flash等，進而應用層可直接調用bsp層函數進行硬件資源操作；其他第三方驅動文件包括文件系統、LWIP協議棧、FreeRTOS操作系統等也在對應的文件夾中進行實現。

表11 代碼架構文件夾說明

2、主函數流程介紹

本例程主函數代碼如下所示，在主函數中，首先將中斷優先級分組分配為4位搶占0位次優先級，也即是本例程可支持16級搶占優先級，不支持次優先級，之后采用xTaskCreate創建init_task任務，創建任務后執行vTaskStartScheduler()開啟操作系統任務調度器。

intmain(void)
{
/* configure 4 bits pre-emption priority */
nvic_priority_group_set(NVIC_PRIGROUP_PRE4_SUB0);
/* init task */
xTaskCreate(init_task,"INIT", configMINIMAL_STACK_SIZE *2,NULL,INIT_TASK_PRIO,NULL);
/* start scheduler */
vTaskStartScheduler();
while(1) {
}
}

init_task初始化任務函數代碼如下所示，在該任務函數中，首先進行部分外設初始化，包括MPU初始化、驅動初始化、LED初始化、創建操作系統信號量、以太網模塊初始化、LWIP堆棧初始化等，之后分別創建四個串口通信測試任務（FOUR_UART_test）、SRAM擦寫測試任務（SRAM_test）、SPI NorFlash以及文件系統測試任務（FATFS_SPINOR_test）、Timer定時修改DAC輸出碼值測試任務（TIMER_DAC_test）、以及ADC采樣測試任務（ADC_test），之后通過FileSystemInit進行網絡文件傳輸初始化配置。

相關任務的功能實現以及使用測試將在后續章節進行介紹。

voidinit_task(void*pvParameters)
{
/* enable the CPU Cache */
// cache_enable();
/* configure the MPU */
//mpu1_config();
driver_init();
bsp_led_init(&LED1);//初始化LED1，用于定時器定時驗證
/* create a binary semaphore. */
binary_semaphore =xSemaphoreCreateBinary();
/* configure ethernet (GPIOs, clocks, MAC, DMA) */
enet_system_setup();
/* initilaize the LwIP stack */
lwip_stack_init();
#ifdefUSE_DHCP
/* start DHCP client */
xTaskCreate(dhcp_task,"DHCP", configMINIMAL_STACK_SIZE *2,NULL, DHCP_TASK_PRIO,NULL);
#endif/* USE_DHCP */
xTaskCreate(FOUR_UART_test,"FOUR_UART_TEST", configMINIMAL_STACK_SIZE*2,NULL, UART_TASK_PRIO,NULL);
xTaskCreate(SRAM_test,"SRAM_TEST", configMINIMAL_STACK_SIZE*2,NULL, SRAM_TASK_PRIO,NULL);
xTaskCreate(FATFS_SPINOR_test,"FATFS_SPINOR_TEST", configMINIMAL_STACK_SIZE*4,NULL, FATFS_TASK_PRIO,NULL);
xTaskCreate(TIMER_DAC_test,"TIMER_DAC_TEST", configMINIMAL_STACK_SIZE*2,NULL, TIMER_DAC_TASK_PRIO,NULL);
xTaskCreate(ADC_test,"ADC_TEST", configMINIMAL_STACK_SIZE*2,NULL, ADC_TASK_PRIO,NULL);
FileSystemInit();
for( ;; ){
vTaskDelete(NULL);
}
}

二、雙網口設計的三大優勢

網絡故障容錯：當一個網口出現故障或網絡鏈路中斷時，另一個網口可以立即接管數據傳輸任務，確保設備與網絡的連接不中斷，保證系統的穩定運行。

持續穩定通信：對于一些需要長時間連續運行的設備，如服務器、網絡存儲設備等，雙網口提供了冗余的網絡路徑，能夠避免因單點網絡故障而導致的服務中斷，提高了系統的可用性和穩定性。

流量分擔：當設備需要處理大量網絡數據時，雙網口可以將數據流量分散到兩個網絡鏈路上，實現負載均衡。例如，在視頻監控系統中，多個攝像頭的視頻數據可以通過雙網口同時傳輸，減輕單個網口的負擔，提高數據傳輸效率，避免網絡擁塞。

三、典型場景應用方案

遠程監控與數據采集：工業物聯網中的遠程監控設備，如M120E以太網遠程I/O無線數據采集模塊。其嵌入式32位高性能微處理器MCU集成2路工業10/100M自適應以太網模塊，通過雙網口可同時連接到工廠內部網絡和外部互聯網。一方面將采集到的現場設備運行數據、環境參數等上傳到工廠內部的監控系統，另一方面通過互聯網將數據傳輸?shù)竭h(yuǎn)程監控中心，方便工程師隨時隨地進行監控和管理，且在網絡出現故障時，雙網口可實現冗余備份，確保數據傳輸不中斷。

智能交通信號控制：在城市交通路口的信號控制機中，采用雙網口的MCU。一個網口連接到交通管理部門的中心控制系統，接收交通流量數據、實時路況信息以及控制指令等，另一個網口連接到路口的各個交通信號燈、車輛檢測器等設備，實現對交通信號燈的精確控制，根據實時交通流量動態調整信號燈時長，優化交通流，提高道路通行效率。

軌道交通車輛控制：在地鐵、高鐵等軌道交通車輛中，雙網口的MCU用于車輛的控制系統。一個網口與車輛的列車網絡連接，實現車輛之間的通信和協同控制，如牽引、制動等系統的協調工作；另一個網口連接到地面的運維網絡，方便車輛在運行過程中實時上傳車輛的狀態信息、故障數據等，以便地面運維人員及時掌握車輛情況，進行預防性維護和故障處理。

綜上所述，聚沃科技雙網口通信開發板集成了兆易創新MCU、模擬芯片和存儲芯片，具備高算力、大存儲和雙網口設計等特點。該產品已成功應用于工業制造和智慧交通等領域，為行業用戶提供了可靠的硬件解決方案。相信這類高性能通信設備將在更多應用場景中發揮重要作用。
