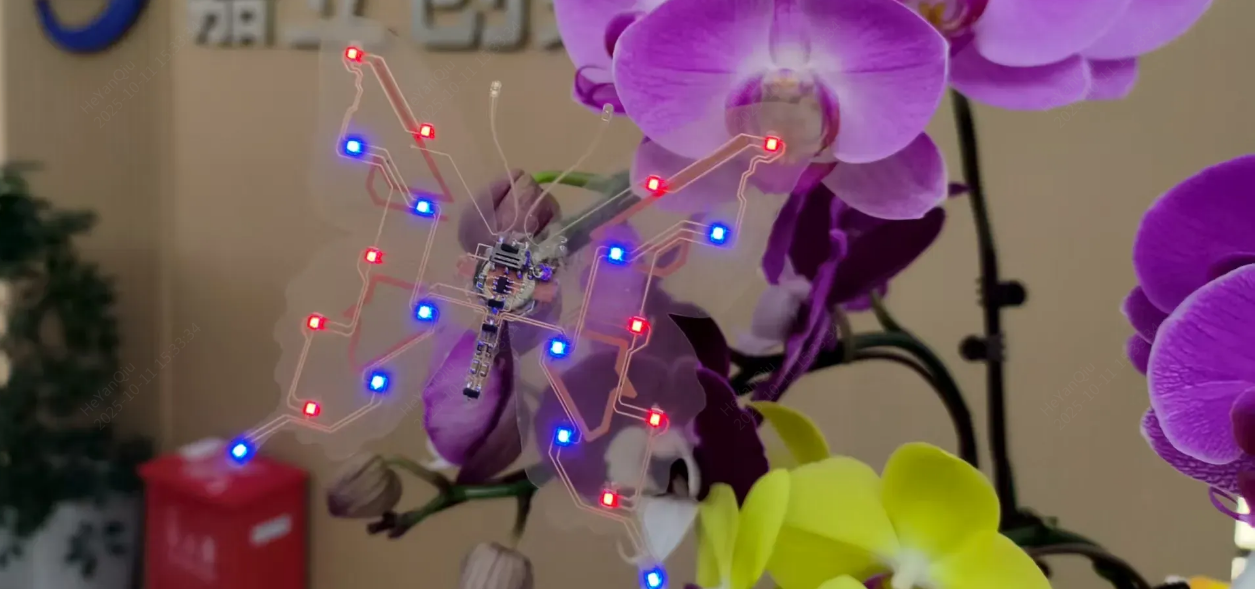

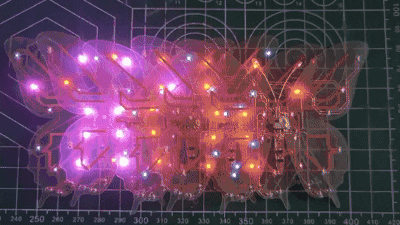

這是一個透明電子發光蝴蝶！

純硬件！無燒錄！裝配簡單！新手也能復刻！

關鍵是成本只要15元！（用普通FPC制作，還能免費打樣！）

項目介紹

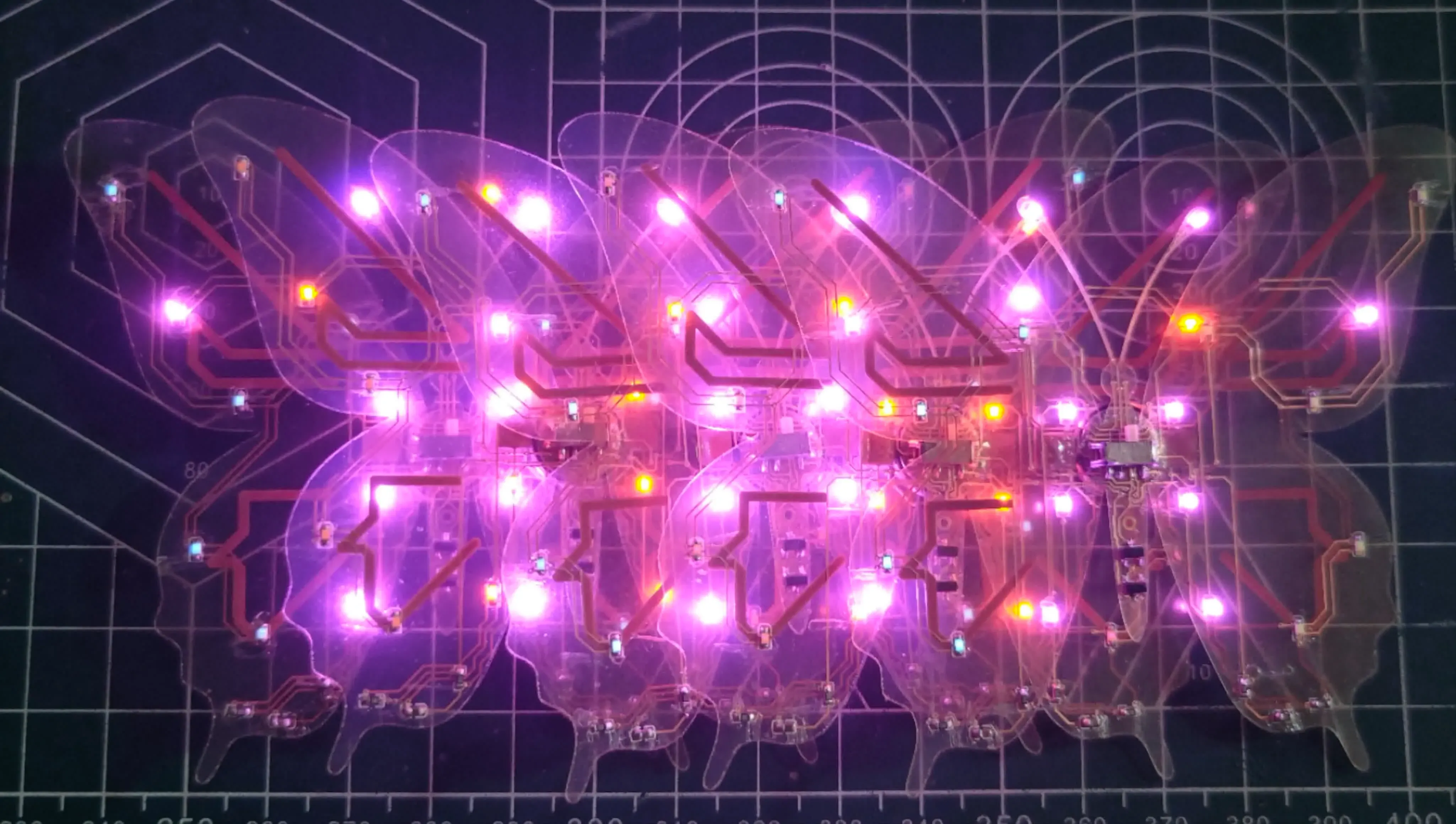

本項目是利用三極管振蕩電路設計的一個簡單閃爍燈，電路板材質選用透明FPC軟板，可以清楚看見電路走向，板上共有22個發光單元，分兩組交替閃爍，形成類似蝴蝶翅膀“撲動”的視覺效果，賽博科技感滿滿。

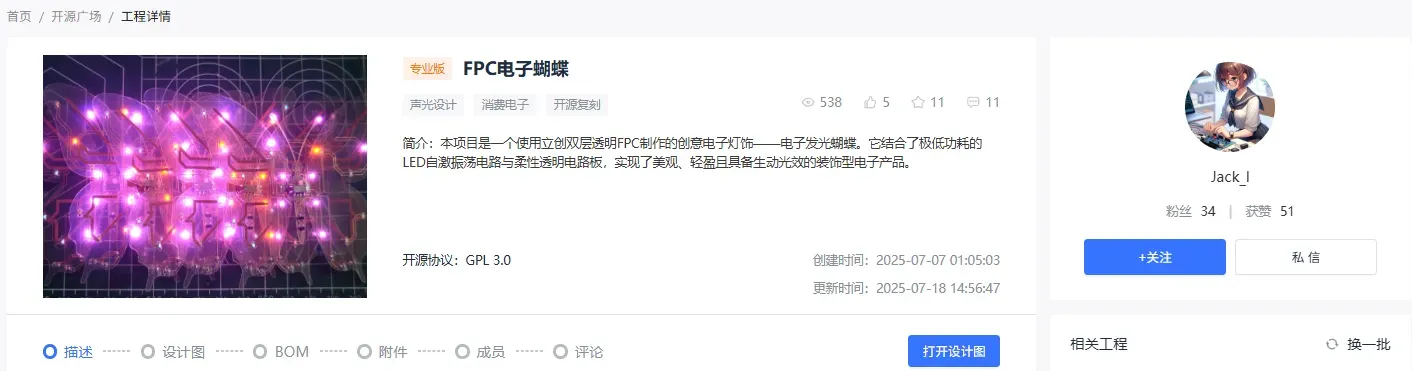

項目思路來源于開源作者Jack_l的“FPC電子蝴蝶”

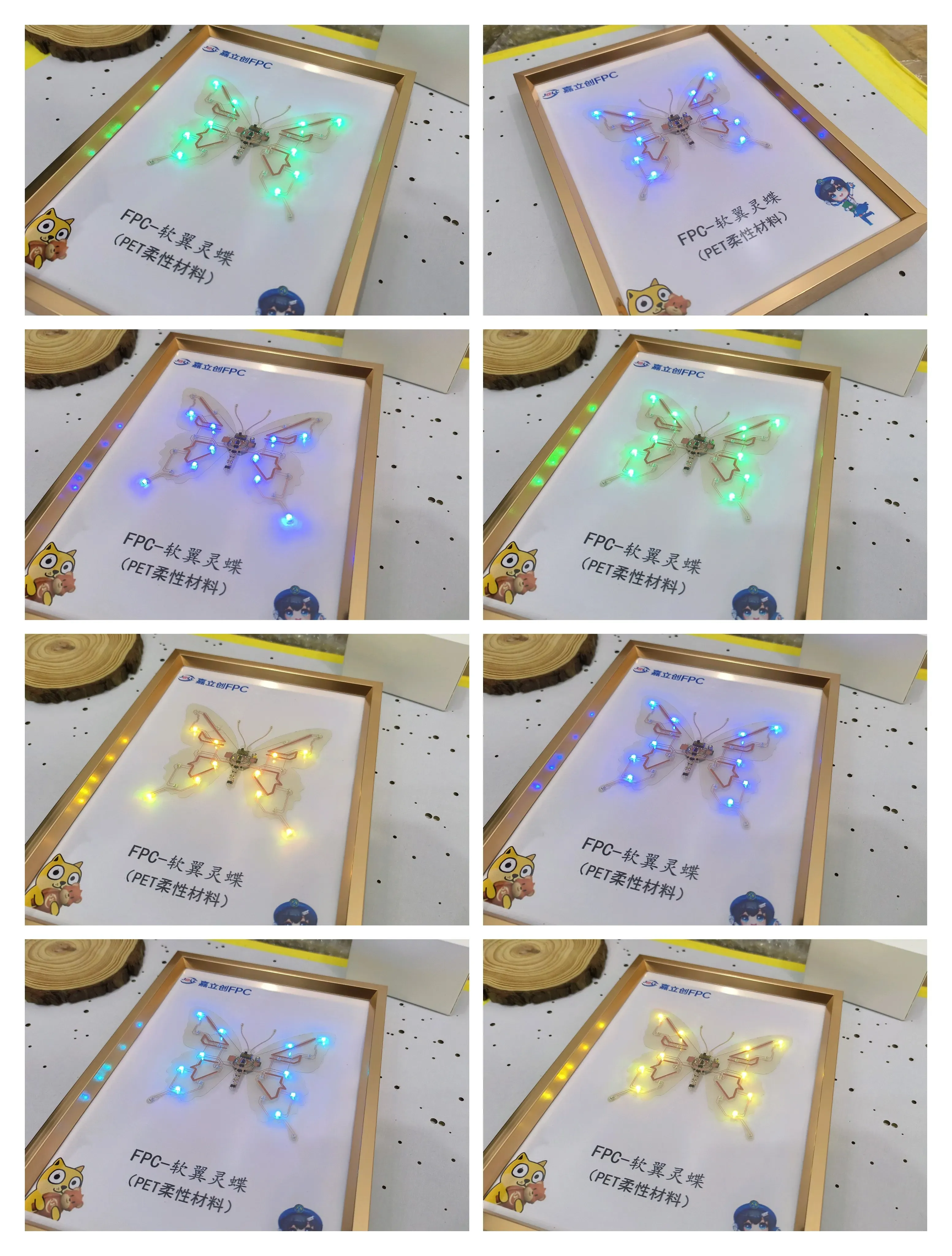

在原項目基礎上我們選用了七彩燈珠實現更加豐富的變換效果，并增加了一個觸摸開關電路，可把作品裝入相框中隔空點亮，展示效果更加Nice，同時也能有效保護電子作品。

硬件設計

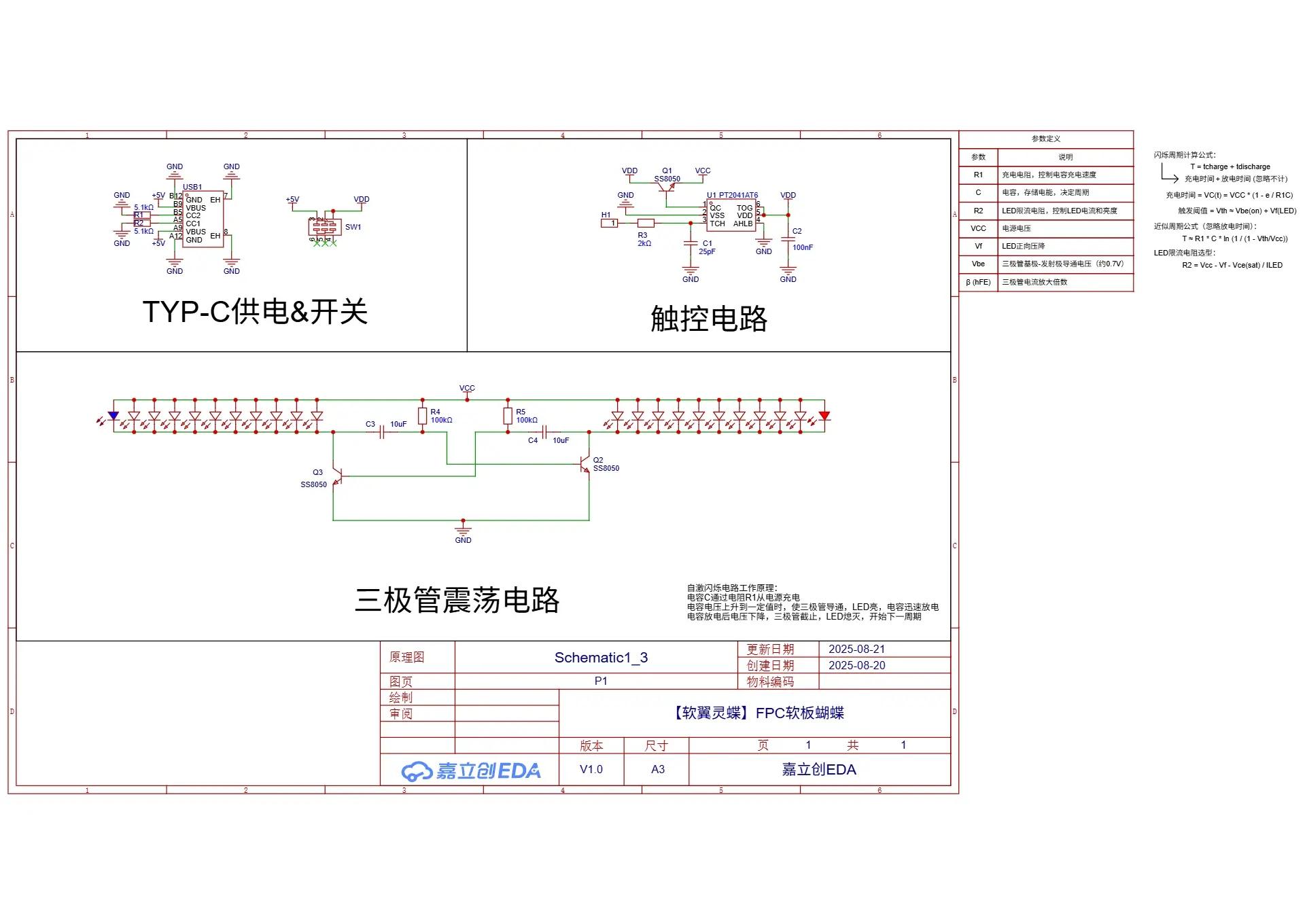

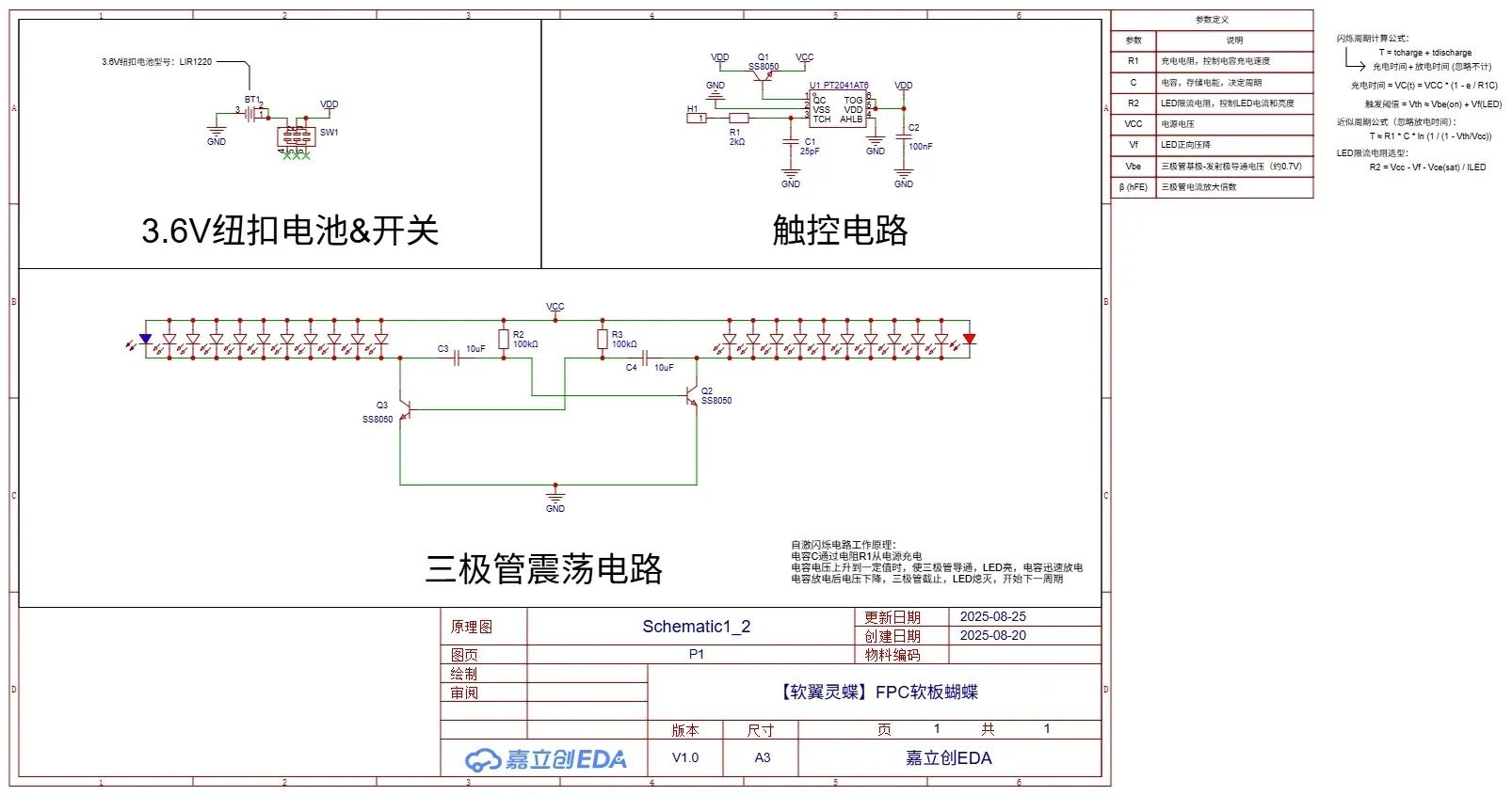

?原理圖：

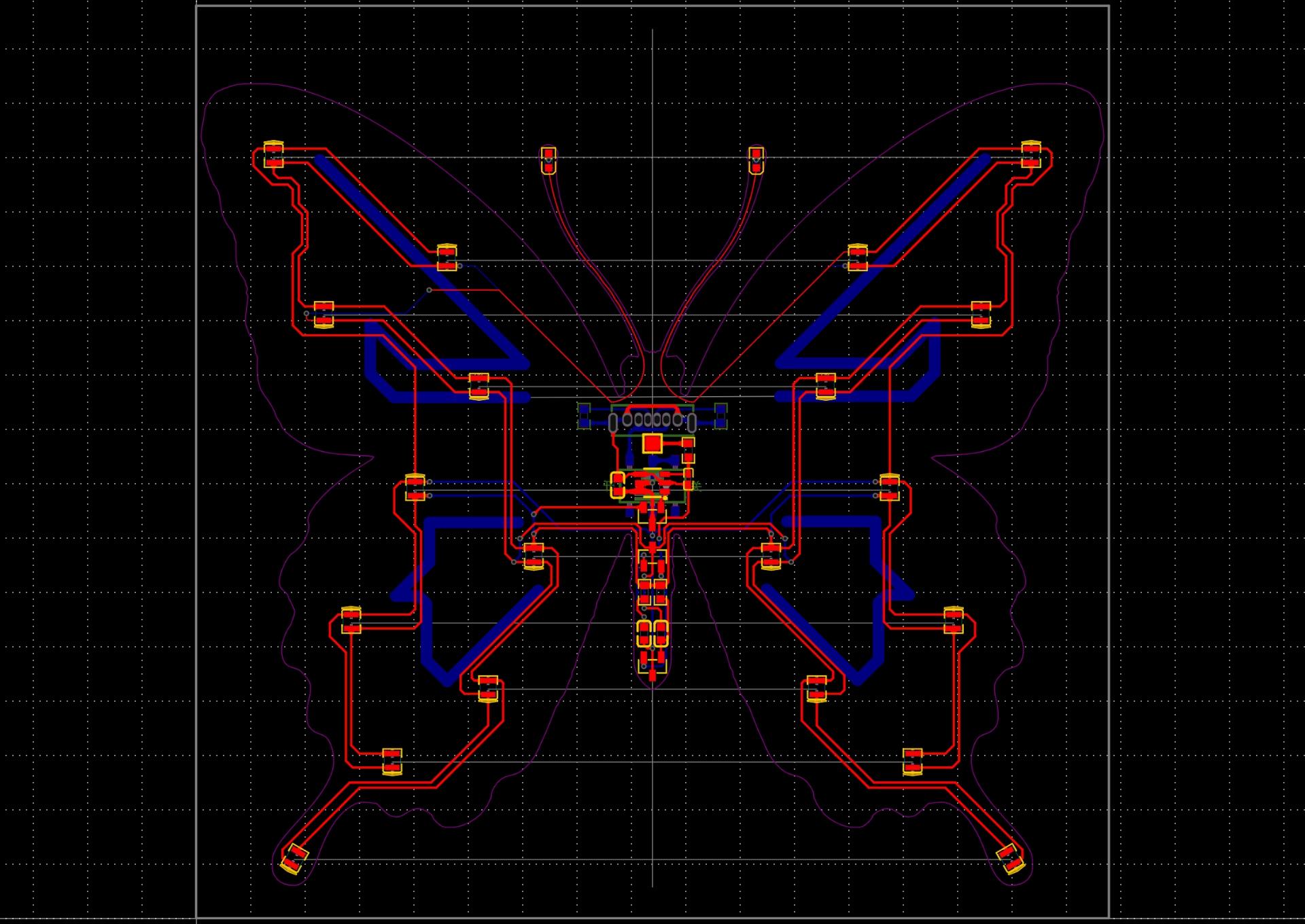

?FPC圖：

?電路功能：

本項目的核心原理是自激振蕩電路，不需要任何昂貴芯片就能實現LED 閃爍。

該電路由兩組對稱結構組成，每組包括：

電阻 R1（充電電阻）：控制電容充電速度

電容 C：負責充放電，決定閃爍頻率

三極管（BC547 或 S8050）：導通后放電并點亮LED

LED串：產生視覺效果

電阻 R2（限流電阻）：保護LED，控制亮度

運行過程如下：

電容C通過R1緩慢充電；

當電容兩端電壓超過三極管導通門檻（約 Vbe + Vf），三極管導通；

電容快速放電，電流驅動LED點亮；

放電后電壓驟降，三極管截止，LED熄滅；

另一側電路開始充電，重復過程。

周期計算公式：

T ≈ R1 × C × ln(1 / (1 - Vth/Vcc))，其中 Vth = Vbe + Vf

LED限流電阻計算：

R2 = (Vcc - Vf - Vce(sat)) / I_LED

結構說明

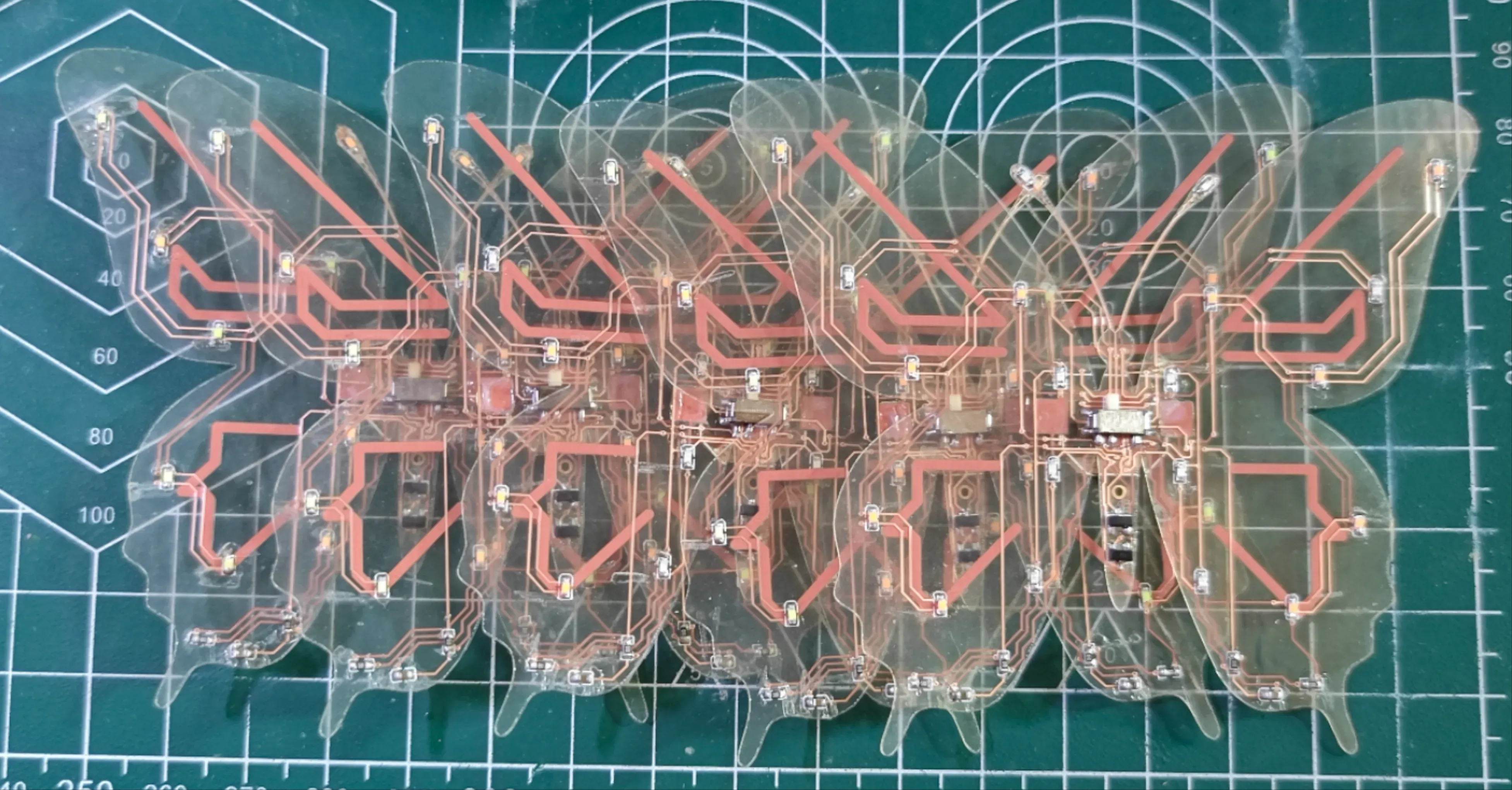

為了實現蝴蝶翅膀的輕薄與通透效果，F(xiàn)PC部分采用了嘉立創雙層透明FPC制作，支持 LED 正反面貼裝與穿孔定位。

?透明FPC應用優勢：

1、通透美觀：使用透明FPC，電路清晰可見，蝴蝶通電后LED光透過板材，像蝴蝶翅膀自帶“熒光”，比普通PCB更有科技感；

2、輕量便捷：FPC重量極輕，用于懸浮、服飾等裝飾應用也非常合適；

3、雙面貼裝：可單面走線，另一面繪制裝飾紋路，不用額外貼裝飾紙；

4、裝配簡單：FPC支持激光切割，可精準切割出蝴蝶形狀，不需要額外骨架焊接。

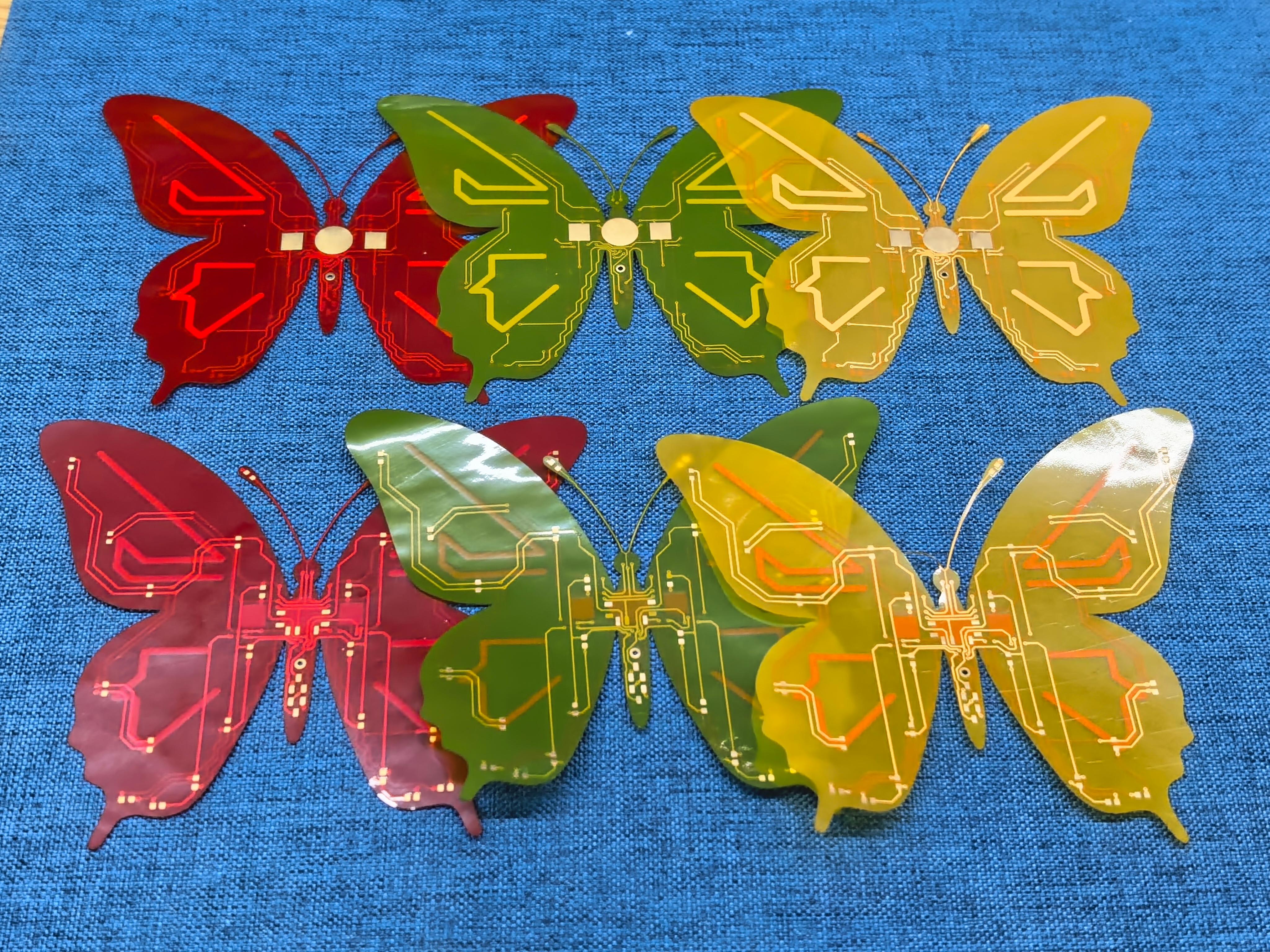

PS：想要復刻本項目的嘉人們可以先領券再打樣！嘉立創FPC新客可領1張免費打樣券+1張100元無門檻券。黃色FPC可以免費打樣，透明FPC也可以立減100元哦！

本項目使用板材材料為FPC（柔性印刷電路板），因FPC基材使用的是PI或PET材料（屬于熱塑性材料），耐熱性低于傳統剛性PCB，且結構輕薄、線路密集，焊接時需嚴格控制溫度與操作流程，否則易導致基材變形穿孔、線路氧化或焊盤脫落。（該項目雖然電路原理簡單，但焊接難度大，焊接老手可以挑戰一下FPC的焊接。）

?以下是總結的一些經驗，僅供參考：

1.使用低溫細錫絲焊接

2.烙鐵溫度230左右，不要超過280度，以剛好融化錫絲+10度為宜

3.烙鐵頭不大面積碰觸板材，最好是僅接觸錫絲和器件

4.單個焊盤焊接時長不超過3秒

5.焊點溫度未降低前不要抖動挪開鑷子，撤離烙鐵頭后等待3~5秒為宜
