MCF8315C-Q1 提供單芯片、無代碼無傳感器 FOC 設計，適用于驅動峰值電流高達 4A 的 12 至 24V 無刷直流電機 （BLDC） 或永磁同步電機 （PMSM） 的客戶。MCF8315C-Q1集成了三個1/2橋，具有40V絕對最大能力和240/250mΩ的低RDS（ON）（高側+低側FET）。MCF8315C-Q1集成了電源管理電路，包括電壓可調降壓穩壓器（3.3V/5V，170mA）和LDO（3.3V/20mA），可用于為外部電路供電。
*附件：mcf8315c-q1.pdf

FOC算法配置可以存儲在非易失性EEPROM中，允許器件在配置器件后獨立運行。該器件通過PWM輸入、模擬電壓、變頻方波或I2C命令接收速度命令。MCF8315C-Q1 中集成了大量保護功能，旨在保護器件、電機和系統免受故障事件的影響。

MCF8315C-Q1 提供兩種封裝：40 引腳 7mm × 5mm 可潤濕側翼 QFN （RGF） 和 32 引腳 6mm × 4mm 可潤濕側翼 QFN （RRY）。

特性

• 具有集成無傳感器電機控制算法的三相BLDC電機驅動器
  • 無代碼磁場定向控制 （FOC）
  • 使用電機參數提取工具 （MPET） 進行離線電機參數測量
  • 支持 5 點可配置速度配置文件
  • 通過正向再同步和反向驅動支持風車
  • 基于模擬、PWM、頻率或 I2C 的速度輸入
  • 可配置的電機啟動和停止選項
  • 抗電壓浪涌 （AVS） 保護
  • 通過自動死區時間補償提高聲學性能
  • 通過DACOUT引腳進行可變監控
• 4.5 至 35V 工作電壓（最大 40V 絕對電壓）
• 高（峰值）輸出電流能力：4A
• 低 MOSFET 導通電阻
  • RGF：RTS（ON）（H+L） TJ = 25°C時：240mΩ（典型值）
  • RRY：TJ = 25°C時RDS（ON）（H+L）：250mΩ（典型值）
• 低功耗睡眠模式：參考
  • VVM = 24V、TA = 25°C時為5μA（最大值）
• 速度環路精度：3%（內部時鐘）和1%（外部時鐘基準）
• 客戶可配置的非易失性存儲器 （EEPROM） 用于存儲器件配置
• 支持高達 60kHz 的 PWM 頻率，支持低電感電機
• 不需要外部電流檢測電阻;使用內置電流檢測
• 內置 3.3V、20mA LDO 穩壓器
• 內置 3.3V/5V、170mA 降壓穩壓器
• 用于禁用 （Hi-Z） 輸出的專用 DRVOFF 引腳
• 用于緩解 EMI 的擴頻和壓擺率
• 一套集成保護功能
  • 電源欠壓鎖定 （UVLO）
  • 電源過壓保護 （OVP）
  • 電機鎖檢測（5 種不同類型）
  • 過流保護 （OCP）
  • 熱警告和關斷 （OTW/TSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 I2C 接口進行可選故障診斷

參數

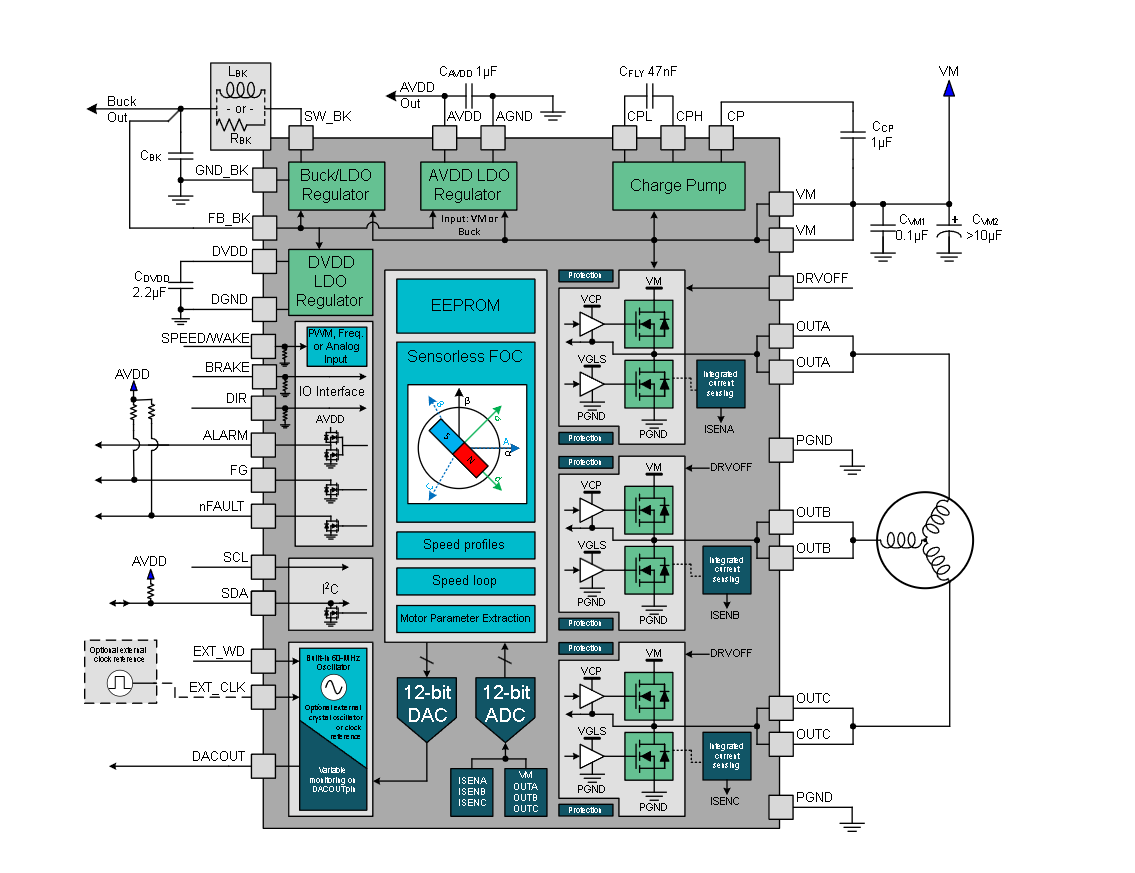

方框圖

?1. 核心特性?

• ?集成驅動與控制?
  • 三相BLDC/PMSM電機驅動，集成無感FOC算法，無需編程（Code-Free）。
  • 支持離線電機參數自動測量（MPET工具），配置存儲于非易失性EEPROM。
  • 支持模擬/PWM/頻率/I2C多種速度輸入模式，5點可配置速度曲線。
  • 集成電流檢測（無需外部分流電阻）、3.3V/5V可調Buck穩壓器（170mA）和LDO（20mA）。
• ?高性能輸出?
  • 工作電壓范圍：4.5V至35V（峰值40V），輸出電流峰值4A。
  • 低MOSFET導通電阻：240mΩ（RGF封裝）/250mΩ（RRY封裝）。
  • 支持高達60kHz PWM頻率，適用于低電感電機。
• ?保護功能?
  • 電源欠壓（UVLO）、過壓（OVP）、過流（OCP）、電機堵轉檢測（5種類型）。
  • 溫度警告（OTW）與關斷（TSD）、故障指示引腳（nFAULT/ALARM）。
  • 抗電壓浪涌（AVS）和主動制動（Active Braking）功能。

?2. 關鍵功能?

• ?電機控制模式?
  • ?速度控制?（閉環PI調節）或?扭矩控制?（直接設置Iq_ref）。
  • 支持線性/階梯/雙向速度曲線配置，適應不同應用需求。
• ?啟動與運行?
  • 支持靜態對齊（Align/IPD）、旋轉同步（Resync）、反向驅動（Reverse Drive）。
  • 開環加速至閉環切換閾值可配置，平滑過渡減少速度波動。
• ?保護與診斷?
  • 故障可通過nFAULT引腳或I2C寄存器讀取詳細狀態。
  • 支持DC總線電流限制，防止電源過載。

?3. 典型應用?

• 汽車燃油泵、冷卻風扇、座椅通風電機。
• 工業BLDC模塊、低壓泵類驅動。

?4. 封裝選項?

• ?RGF?：40引腳VQFN（7mm×5mm）。
• ?RRY?：32引腳WQFN（6mm×4mm）。

?5. 設計要點?

• ?布局建議?：Buck穩壓器需靠近引腳布局，電機驅動回路需最小化寄生電感。
• ?參數配置?：通過I2C接口或EEPROM存儲電機參數（電阻、電感、BEMF常數）。

?6. 附加功能?

• ?FG輸出?：可配置為電機速度脈沖信號，支持多極對數分頻。
• ?DAC輸出?：實時監控內部變量（如電流、速度）。

?7. 安全認證?

• 符合AEC-Q100汽車級標準，通過UL、VDE、CQC認證。
