新產品X15213(面向?qū)W術用戶)和X15223(面向產業用戶)增加了USB控制功能，提供除了傳統DVI接口之外的另外一種傳輸方式，可以使用戶通過USB接口直接控制SLM，并且這種方式還增加了傳統DVI接口所沒有的功能，例如讀取LCOS head和控制器的實時溫度，讀取當前調制的是哪張相位圖，向SLM的內存中寫入相位圖(可以配合外觸發功能使用，提高刷新頻率，也可以不借助計算機直接用TTL信號控制相位圖的切換)等功能。

一，準備工作

使用USB向SLM加載的相位圖都是0-2π對應0-255的LUT曲線，實際情況波長不同、儀器型號不同，所對應的LUT曲線是不一樣的，需要設置之后按照線性關系將相位圖進行等效。這一步可以在MATLAB或SLMcontrol3.0軟件中進行。

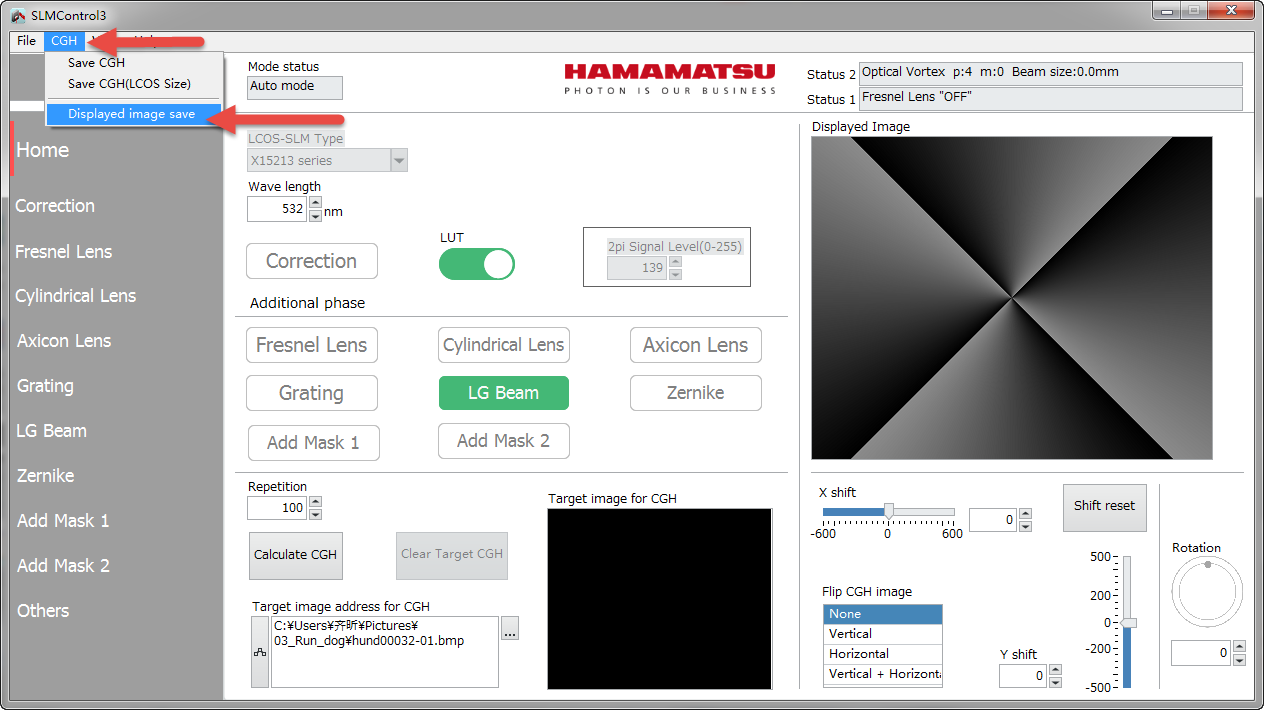

?在SLMcontrol3.0軟件(光盤中所帶軟件)中，設置好波長后，在CGH菜單下選擇Displayed image save，保存調節過LUT后的相位圖。

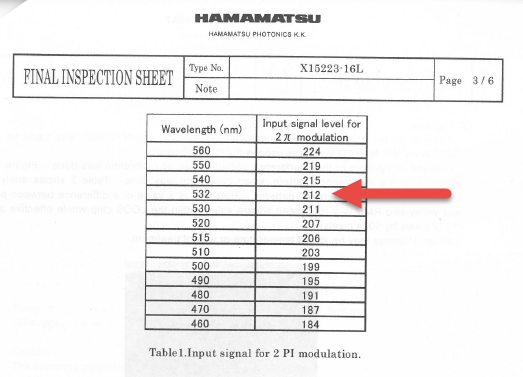

?在MATLAB或其他第三方軟件中，將相位圖灰度值 0到255 按照線性關系等效為 0到value for 2pi. 需要到inspection sheet(小信封中紙質文件)相應的位置查詢value for 2pi. (例如下圖某臺X15223-16L在532nm波長下的value for 2pi是212. 將原相位圖中255灰度值變?yōu)?12, 254灰度值變?yōu)?54 x 212/255=211, 253灰度值變?yōu)?53x212/255=210, 等等，0灰度值變?yōu)?.)

二，硬件的安裝

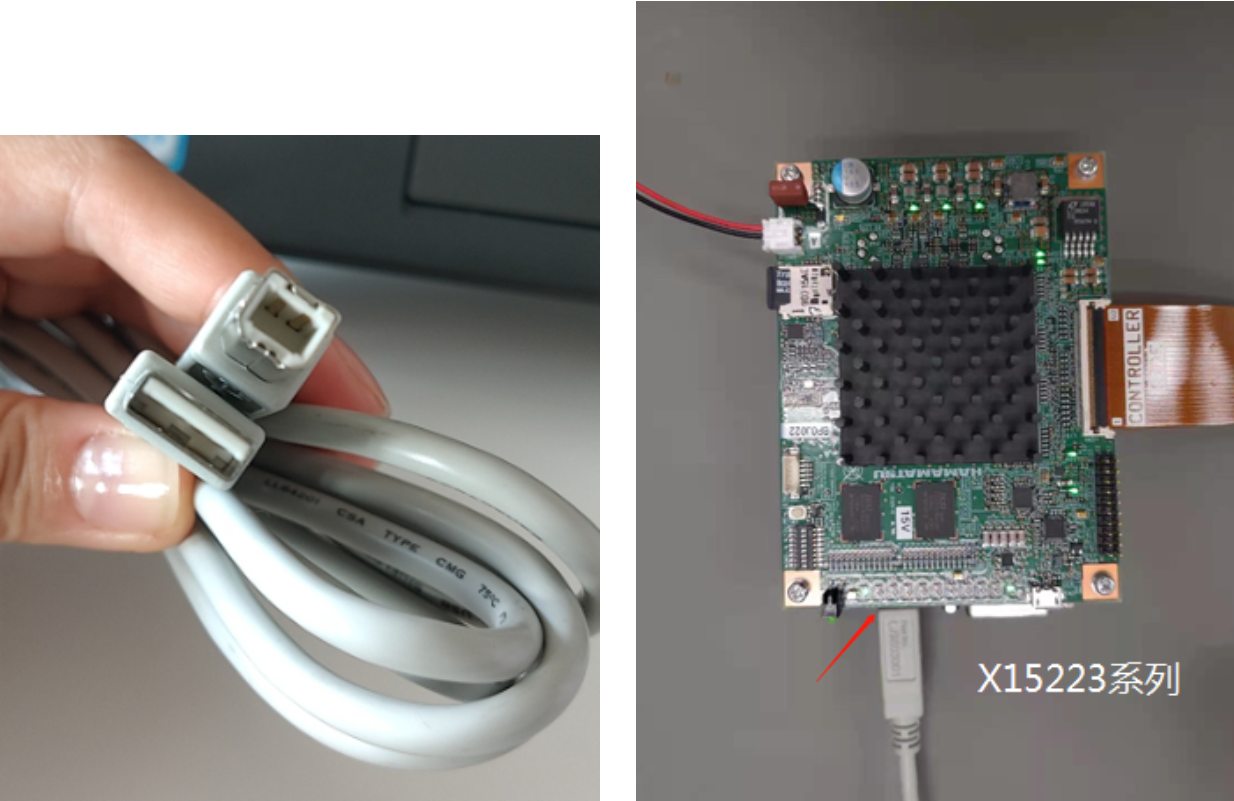

請參考X15223 instruction manual進行硬件的連接。將一根USB2.0數據線接在USB-B口上。

三，軟件的安裝

首先請安裝LabVIEW Runtime，位置在下圖：

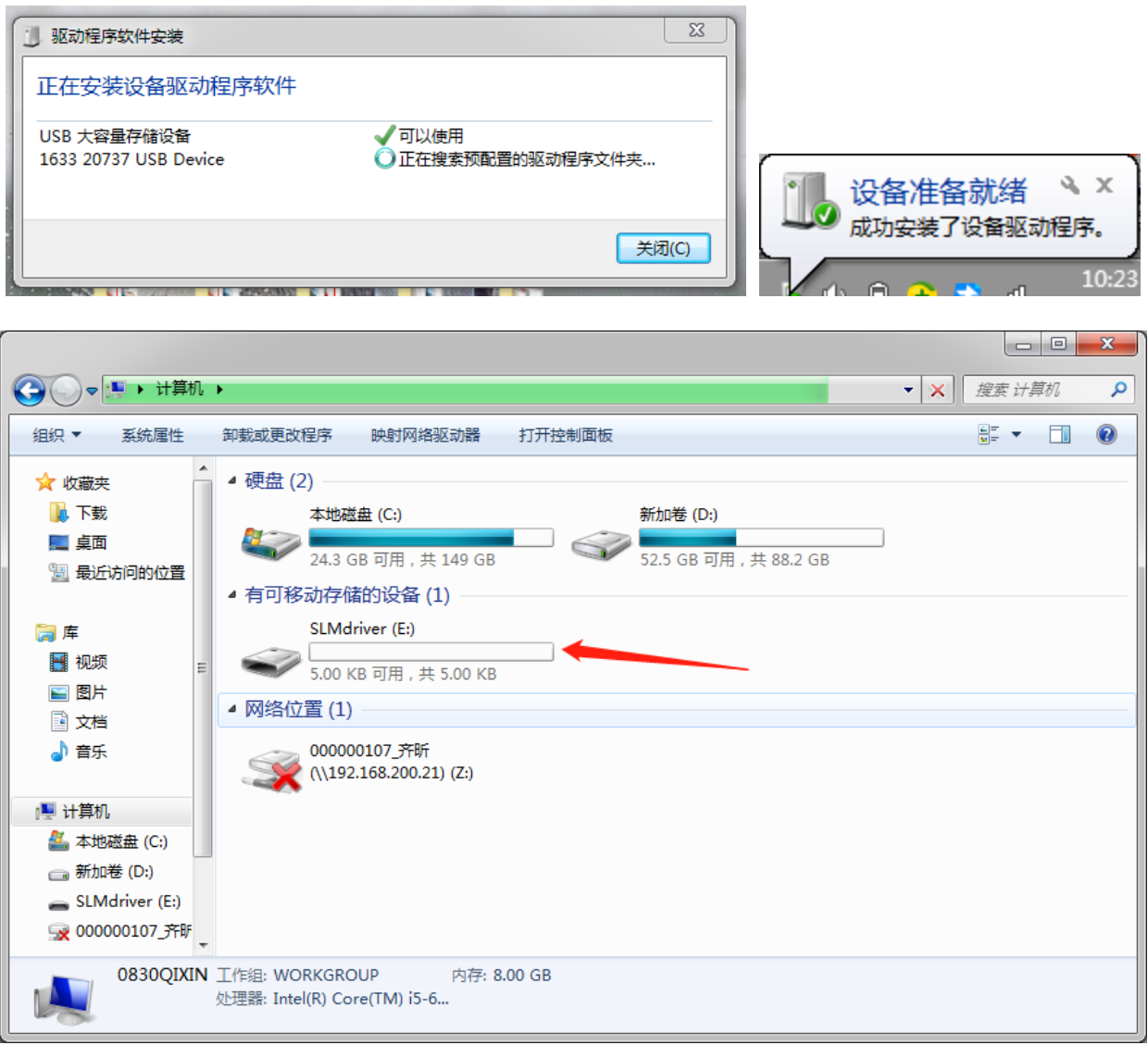

之后將USB線接到計算機的USB接口上，X15223為控制電路供電16V之后，計算機可以識別到USB。

四，軟件的使用

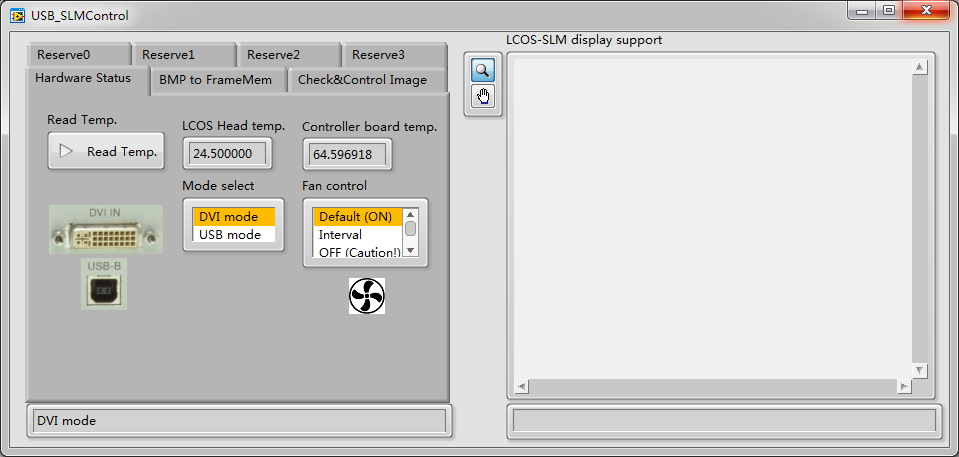

首先打開軟件"LCOS-SLM_USB_Control_software"-"USB_SLMControl.exe"。

如果打開軟件后，彈出下面的對話框，則表示USB沒有正確連接，請檢查USB連接。另外X13139/X11840/X13268系列不支持該軟件，也會彈出此對話框。

1，hardware status 檢查和控制硬件狀態功能

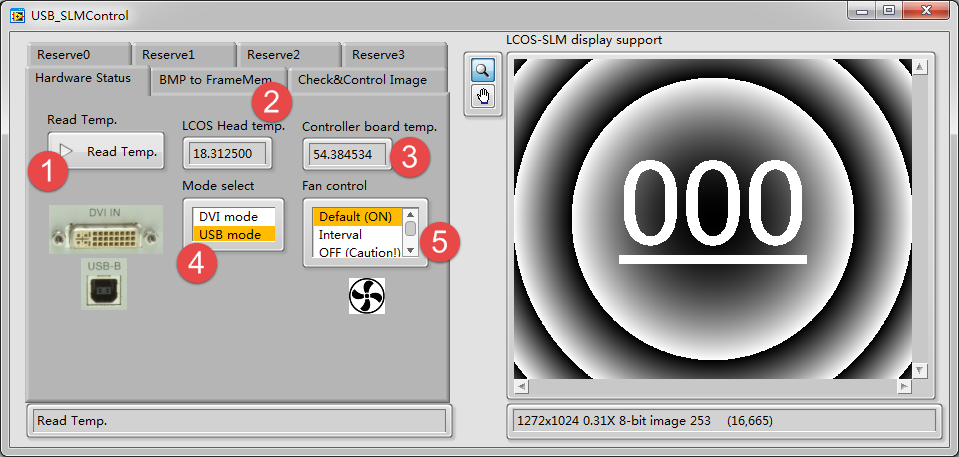

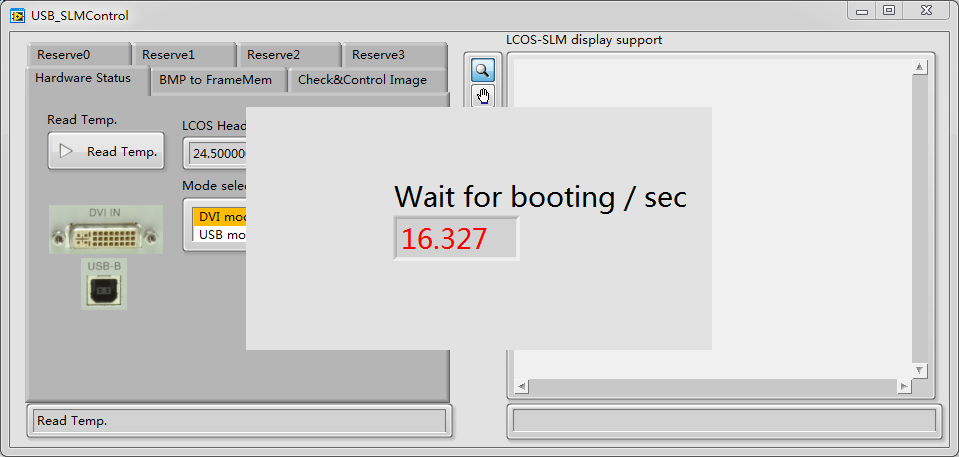

首先將位置4改為USB mode，軟件會自動對SLM進行重啟，請等待倒計時結束，此時不要進行任何操作!

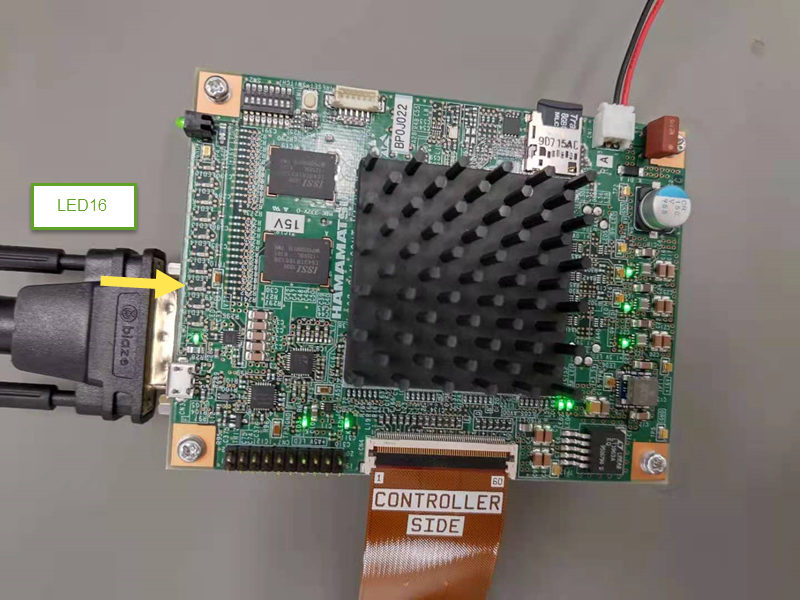

這時X15223的LED16(顯示DVI連接錯誤)會停止閃爍。

(位置1)Read temp. 按鈕可以讀出LCOS head和控制器的溫度，顯示在2號和3號位置。

另：5號位置僅對X15213系列有效，X15223系列沒有風扇，工業客戶可以自行在熱沉處添加。

2，BMP to FrameMem 將相位圖寫入SLM內存功能

2.1，單張寫入

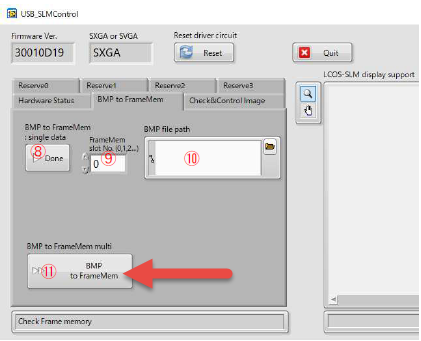

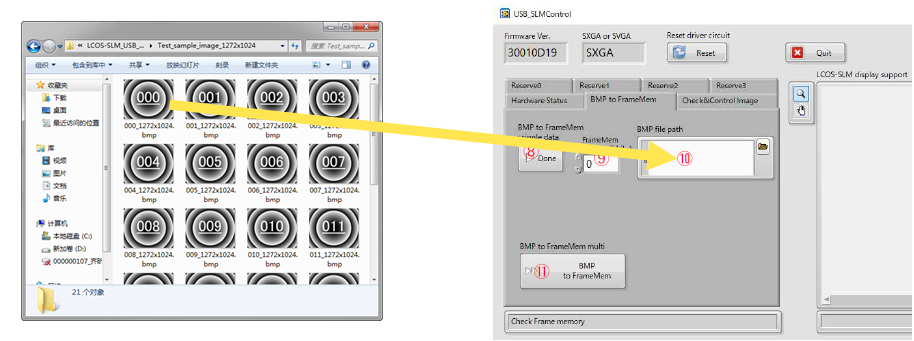

將想要加載的相位圖圖片文件拖動到BMP file path框內，或者點擊框右側的打開文件夾按鈕選擇相位圖。

在FrameMem slot No.處輸入圖片儲存的位置，分辨率為1272 x 1024的SLM位置范圍為0到818，也就是SLM內存可以儲存819張圖片 (分辨率為792 x 600的SLM位置范圍為0到2234，792x600系列已停產，該條說明僅針對老用戶)。

點擊Done按鈕。每點一下Done按鈕，LED18就亮一次。LED18亮起代表正在通過USB向SLM傳輸數據。

2.2，多張寫入

BMP to FrameMem按鈕可以將多張圖片一次性寫入SLM內存，點擊該按鈕打開新窗口。

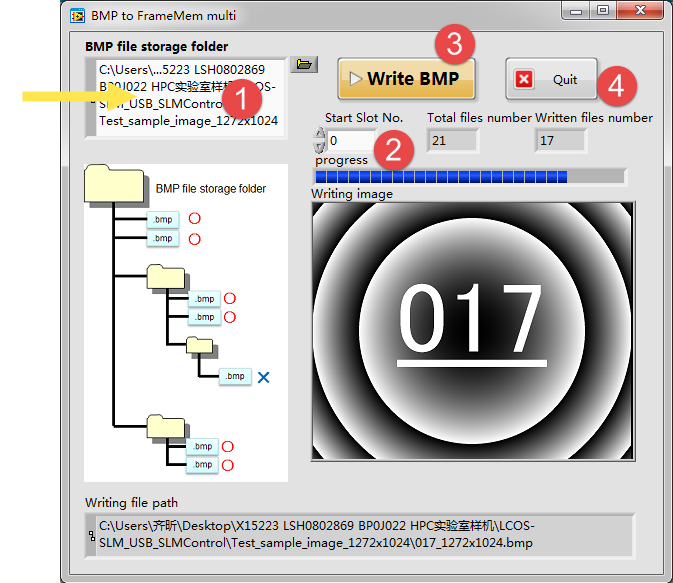

首先將想要寫入的相位圖所在文件夾拖入下圖黃色箭頭指示的位置。第一和第二級子文件夾中的圖片會被選中，第三極子文件夾會被忽略。

然后設置開始寫入的內存位置序號，上圖2號位置。(內存的位置對于每張圖像一共有0到818個序號，例如要寫入三張相位圖，則開始寫入的內存位置序號最大為816，這樣三張圖分別儲存在816,817,818三個位置。開始寫入的內存位置序號最小為0.)

點擊Write BMP按鈕(上圖3號位置)，開始寫入，LED18亮起。寫入完成后，LED18熄滅。

寫入完成后，點擊Quit按鈕(上圖4號位置)，回到主窗口。

3，Check & Control Image 查看和控制加載到SLM上的相位圖功能

3.1，Displaying image檢查當前調制的相位圖

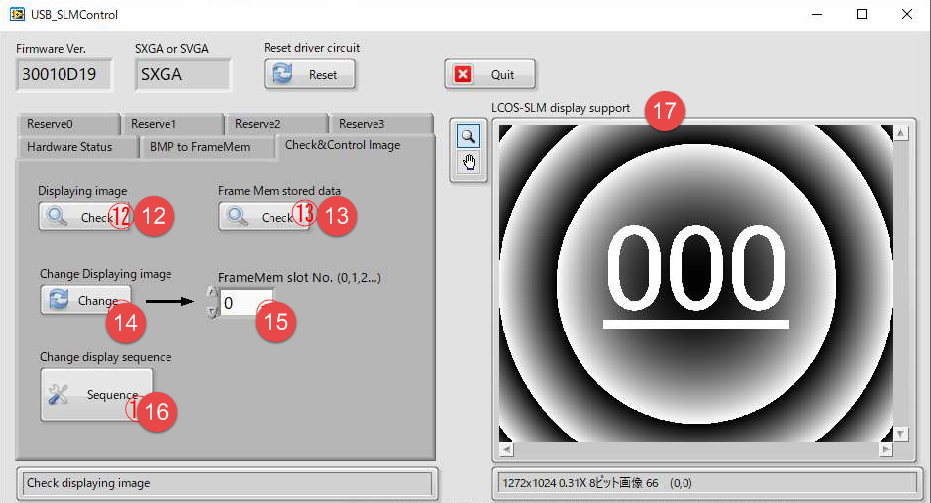

點擊上圖12號按鈕，17號位置就會顯示當前液晶上正在調制的相位圖。

3.2，F(xiàn)rame Mem stored data， 13號按鈕，檢查當前內存儲存的圖片內容

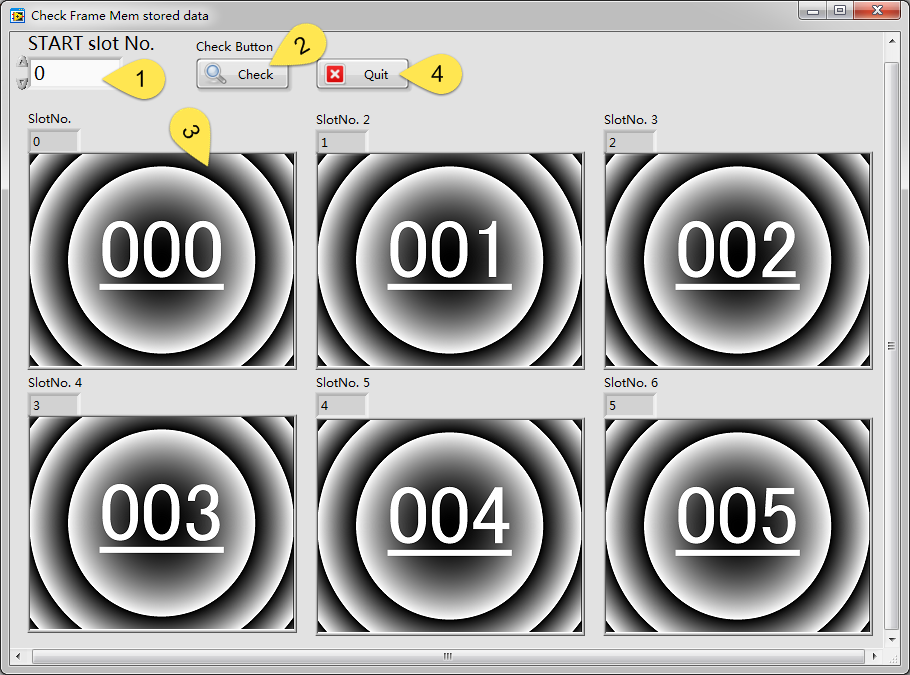

點擊上圖13號按鈕，彈出新窗口，如下圖：

該功能可以同時查看六個內存位置(內存里一共有序號為0到818，共819個位置)，首先在上圖1號標簽處輸入想要查看的起始位置的序號。

點擊上圖2號標簽按鈕"Check"，就會在上圖3號標簽位置顯示六張相位圖，表示這六個內存位置所儲存的相位圖都是哪些。

查看完成后，點擊Quit按鈕(上圖4號標簽)回到主界面。

3.3，Change Displaying image

該功能可以選擇某個已經寫入SLM內存的相位圖，將其加載到LCOS上進行調制。在下圖15號位置輸入相位圖的位置序號，然后點擊"change"按鈕(14號位置)。同時17號位置也會顯示這張相位圖。

3.4，Change display sequence

點擊"Sequence"按鈕(上圖16號位置)，彈出新窗口。

3.4.1，Loop 固定速度循環加載相位圖

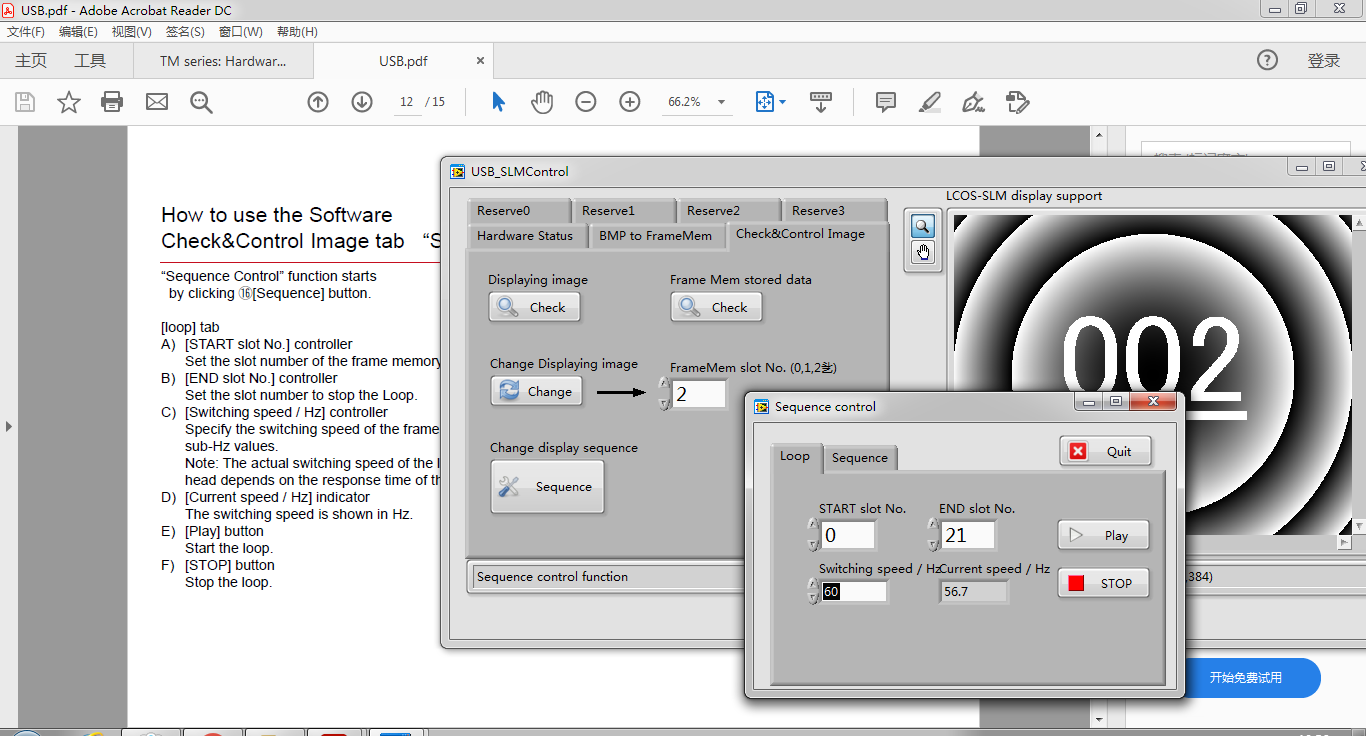

如上圖，Loop標簽下，可以設置某個位置區間內的圖片循環加載到LCOS上。

例如想要循環加載內存中序號0到21這22張相位圖，在"START slot No."輸入"0"，在"END slot No."輸入"21". 在"Switching speed/Hz"處設置液晶的刷新速度。(速度受液晶厚度的限制以及相位調制深度的限制，0-2π各個型號的最高刷新頻率請參考：空間光調制器LCOS-SLM的刷新頻率講解及計算方法，如果相位圖設計為0-π，調制速度可以提升約一倍。)在硬件刷新速度范圍內，受計算機內存影響實際速度可能低于設置速度，"Current speed/Hz"處顯示的是實際速度。設置好之后點擊"Play"按鈕。設置的相位圖就會一直按照位置順序循環加載，直到點擊"STOP"按鈕停止播放。

3.4.2，Sequence可變速度"循環"或"按列表順序一次"加載相位圖

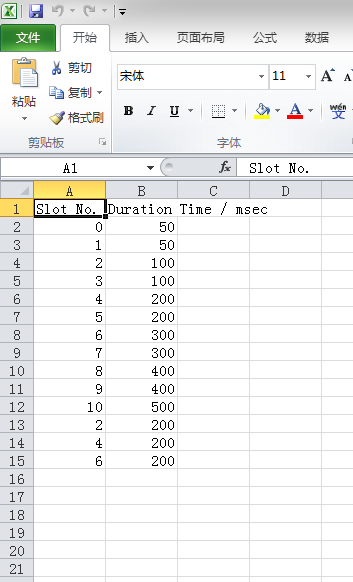

USB軟件文件夾中有一個名為的"Sequence.csv"表格文件，其中包含了所要加載的相位圖在SLM內存中位置序號Slot No.和持續時間Duration time/msec. 在該文件中修改所需要的相位圖位置和持續時間，然后保存并關閉該文件。

注意，持續時間Duration time/msec表示從PC上發送幀切換命令到執行下一個命令循環的等待時間。 根據PC的狀態，可能會發生幾毫秒的時滯。

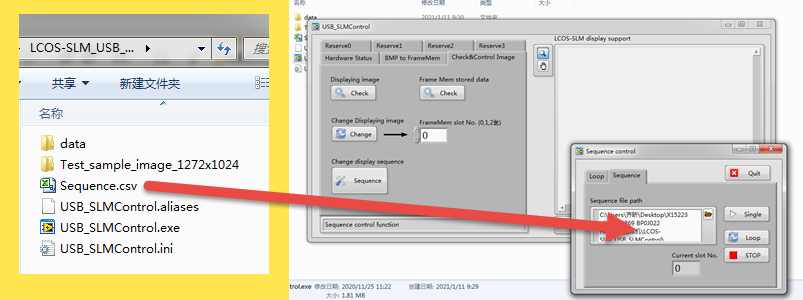

在Sequence標簽頁下，將"Sequence.csv"文件拖動到下圖紅色箭頭所示"Sequence file path"位置。

點擊"Single"按鈕，會按照表格的順序加載一次相位圖，點擊"Loop"按鈕會按照表格的順序循環加載相位圖，點擊"STOP"停止加載。"Current slot No."中顯示當前加載的相位圖在SLM內存中的位置序號。

五，軟件的關閉

注意：退出軟件前，請將Hardware Status下的模式Mode改為DVI模式，否則無法通過DVI連接SLM使用。

改變模式時，軟件會自動重啟SLM，請耐心等待倒計時完成。

模式變?yōu)镈VI后，LED16會閃爍。
