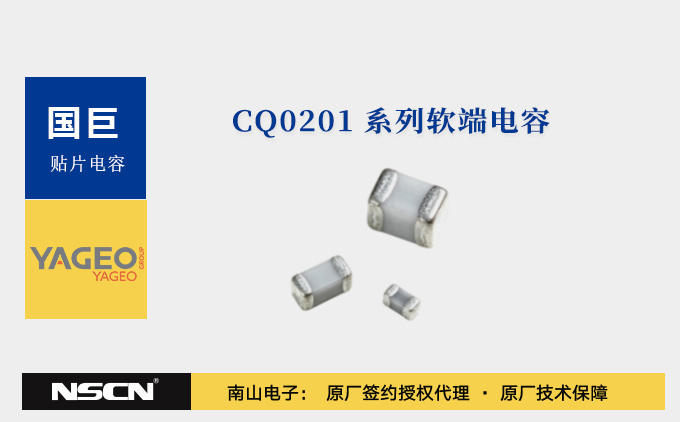

在高頻電子電路中，電容的性能直接影響信號完整性、濾波效率及系統穩定性，其Q值（品質因數）、溫度穩定性、寄生參數等成為關鍵指標。國巨（YAGEO）作為全球領先的被動元件廠商，推出的CQ0201系列高頻電容（高Q電容），基于NP0陶瓷材質，憑借小型化尺寸、優異的高頻特性及寬溫穩定性，成為高頻電路小型化設計的優選方案，滿足從消費電子到基站設備的嚴苛需求。CQ0201系列還可細分為如下系列：CQ0201APNPO,CQ0201ARNPO,CQ0201BPNPO,CQ0201BRNPO,CQ0201CRNPO,CQ0201DRNPO,CQ0201FRNPO,CQ0201GRNPO,CQ0201JPNPO,CQ0201JRNPO。

核心參數：

1.物理尺寸與封裝

CQ0201系列采用0201標準封裝，是目前小型化封裝的典型代表。具體尺寸參數為：

• 長度（L）：0.60±0.03mm
• 寬度（W）：0.30±0.03mm
• 厚度（T）：0.30±0.03mm

2.電壓與電容范圍

• 額定電壓（RV）：涵蓋 16Vdc、25Vdc、50Vdc、100Vdc，滿足不同高頻場景的電壓需求，其中 25V、50V、100V為系列主力規格。
• 電容值范圍：0.1pF~39pF，覆蓋高頻電路中調諧、匹配、濾波等核心需求，例如 0.1pF適用于精密調諧，10pF~39pF適用于信號耦合與濾波。

3.容差精度

• 電容＜10pF：提供 ±0.05pF、±0.1pF、±0.25pF、±0.5pF，適配精密高頻調諧場景；
• 電容≥10pF：提供±1%、±2%、±5%，平衡精度與成本，適用于濾波、耦合等場景。

性能特性：

1.高頻性能（Q值與 ESR）

• Q值要求：作為高Q系列核心指標，Q值隨電容值變化：當電容 C＜30pF時，Q≥400+20C（例如 10pF時 Q≥600）；當電容 C≥30pF時，Q≥1000，高Q值確保高頻下能量損耗低，信號完整性更優。
• ESR控制：在 1GHz頻率下，0.2pF~1pF電容的 ESR≤700mΩ，1.1pF~5pF≤500mΩ，5.1pF~15pF≤300mΩ，極低的等效串聯電阻減少高頻信號衰減。

2.溫度穩定性

• 溫度系數（TCC）：采用NP0陶瓷材質，溫度系數為 ±30ppm/°C，在 - 55°C~+125°C工作溫度范圍內，電容值變化極小，確保高頻電路在寬溫環境下的穩定性。

型號編碼規則：

國巨CQ0201系列型號采用標準化編碼，以 “CQ0201ARNPO8BN1R0”為例，各部分含義如下：

• CQ：系列標識（高頻電容系列）；
• 0201：尺寸（0201英制，對應 0603公制）；
• A：容差等級（±0.05pF，適用于 0.2pF~5.0pF）；
• R：包裝方式（7英寸紙 / PE膠帶卷軸）；
• NPO：溫度特性（NP0材質）；
• 8：額定電壓（25Vdc，電壓代碼對應：7=16V，8=25V，9=50V，0=100V）；
• B：終端材質（鎳屏障 +錫鍍層，無鉛）；
• N1R0：電容值（1.0pF，“R”為小數點，“1R0”即 1.0pF）。
