法動科技設計研發中心運用“雙國產化”理念，采用法動科技具有自主知識產權的、自主研發的EDA工具，全程應用到LTCC巴倫芯片研發當中，成功開發出LTCC巴倫芯片全矩陣系列產品。破解了傳統Marchand巴倫“尺寸大”和“帶寬有限”的等難題，該全矩陣系列的LTCC巴倫芯片，已在“京北通宇”等電子商城全新上架。

選擇法動科技的LTCC巴倫系列產品，即是選擇以一顆高集成度元件驅動整個射頻前端模組邁向更高境界，為您的終端產品贏得市場競爭優勢。

01PART破局創新：性能與尺寸的雙重突破

在射頻前端微型化與高頻化的浪潮中，傳統巴倫結構面臨性能與尺寸的雙重瓶頸。我們的LTCC巴倫系列產品能夠同時解決性能和尺寸相關問題，實現了破局創新。其核心在于依托低損耗的多層低溫共燒陶瓷（LTCC）工藝，在設計上使用法動科技的全波電磁仿真UltraEM軟件，引入了新型非對稱的寬邊耦合結構，能夠在極小的芯片尺寸下，大大提升了插損、幅度不平衡度及相位不平衡度等性能，同時實現了超寬的工作頻段。此項創新成果已獲國家發明專利授權，其理論模型與實驗結果亦發表于高水平學術期刊。該創新性成果不僅提供了高效且準確的巴倫設計方法，更確保了巴倫產品在更寬頻帶內具有極低的插入損耗、卓越的共模抑制比以及超高的幅度/相位一致性，為5G與衛星通信、射頻前端模組、天線饋電網絡等提供了高性能、高可靠性的微型化解決方案，以硬核科技重新定義了小型化與平衡轉不平衡的性能標桿。

02PART材料革命：產品穩定性保障

法動科技以全鏈條能力構筑LTCC 巴倫芯片競爭壁壘，支撐全矩陣系列產品量產，核心優勢凸顯如下：

供應商材料端實現100% 自主生產，年產能 150 噸且噸級批次穩定輸出，徹底擺脫外部依賴，有效規避外購材料的性能波動。工藝上精準管控粉體粒徑分布，通過顆粒級配設計調控?zé)Y(jié)收縮率，既解決陶瓷基體與金屬導體的異質共燒匹配難題，又保障批量產品尺寸高度一致。

生瓷帶經性能優化，平衡延展性與力學強度，大幅降低疊層、打孔等后道加工偏差。生產搭載全球高端設備，日本UHT 打孔機、Microtec 印刷疊層設備及美、德燒結爐，以硬件精度筑牢工藝穩定基礎。

管理層面，資深技術人員保障工藝精準執行，型號工程化庫房實現物料全流程規范管控。質控覆蓋全工序，100% 全檢剔除不良品，成品還需通過電性能測試與可靠性試驗，構建全方位質量防線。

03PART全譜覆蓋：產品矩陣技術參數表

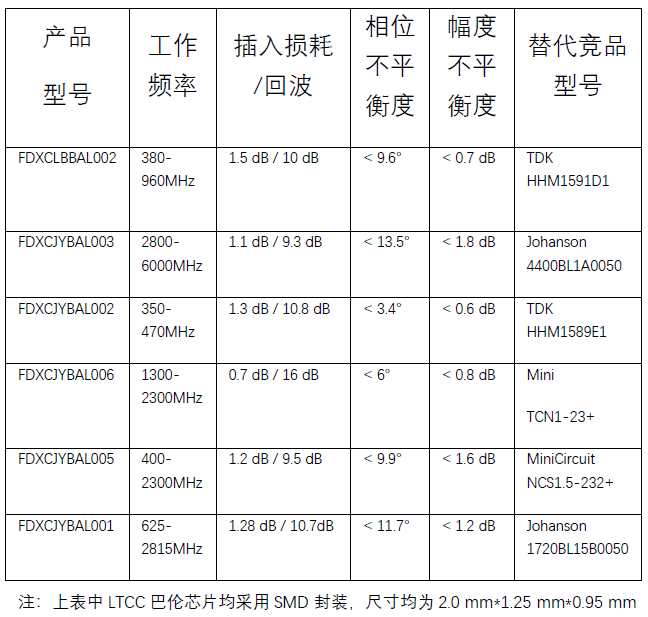

表：法動LTCC 巴倫系列產品核心參數

04PART場景賦能：全域可靠，從地面到太空

從消費電子到航空航天，射頻系統的高效運行離不開核心元器件的技術支撐。法動科技LTCC 巴倫芯片以小型化、低損耗、高集成優勢，成為多領域射頻模組的優選方案。

在天線饋電網絡中，它架起天線與射頻前端的“溝通橋梁”。5G 陣列天線借其實現毫米波頻段高密度集成，例如，蘋果 iPhone 5G 模組靠它兼容 Sub-6GHz 與毫米波多頻段，顯著提升輻射效率。

射頻前端模組里，其精準完成阻抗匹配與信號轉換。藍牙/ WiFi 設備因它（插入損耗 < 1.5dB）強化抗干擾能力，例如，博世 EPS 系統用它實現高精度位置反饋，抵御車載復雜電磁環境。

5G 與衛星通信領域更顯其硬核實力。如華為、中興5G 基站憑它達成信號高效轉換，Raytheon 導彈制導系統借它適應極端溫振，全方位賦能各行業射頻性能升級。

05PART

需求應用：以國產化

實力賦能模組全維度升級

在5G/6G、物聯網與汽車電子加速滲透的當下，射頻模組對高性能、高集成的需求日益嚴苛。法動科技秉持“雙國產化” 理念，以自主研發 EDA 工具打造的 LTCC 巴倫系列產品，成為賦能用戶模組升級的核心支撐。

依托LTCC 技術平臺，產品實現超小型化、高 Q 值與優熱穩定性的統一。極低的插入損耗與卓越振幅/ 相位平衡度，大幅提升信號完整性與系統效率，直接助推模組性能躍升。陶瓷材質帶來的高可靠性、寬溫適配與強抗干擾能力，確保模組在復雜環境下長效穩行，功能更持久可靠。

以技術優勢實現成本優化。LTCC 技術適配集成設計與批量生產，既節省 PCB 空間，又減少外圍元件用量，從系統層面降低物料與組裝成本。國產化內核加持全維度價值，為多領域模組升級提供最優解。

06PART

法動 EDA 工具矩陣：

以自主實力加速芯片設計革新

芯片設計自主可控的突破，始于 EDA 核心工具的國產化攻堅。杭州法動科技深耕 EDA 領域，打造由 UltraEM、SuperEM、FDSPICE和EMOptimizer構成的自研工具矩陣，為多場景電路設計提供全流程、高可靠的解決方案。

更以工具為基，構建起集成無源芯片成熟設計體系——依托自主開發的全波仿真工具與平臺，法動已實現集成無源芯片“一次流片即成功” 的行業突破。這一核心能力不僅可快速響應集成巴倫芯片的定制化設計需求，更能支撐多芯片內核集成（SIP），助力實現更高階的芯片集成度。

從工具自主到流程閉環，法動科技以全鏈條創新實力，筑牢芯片設計國產化根基，為行業高質量研發注入強勁動能。

法動科技：

成立于2017年。作為擁有硅谷及斯坦福創新基因的國際一流團隊，我們專業提供射頻微波電子設計自動化（EDA）軟件，憑借自主研發的大容量、快速三維全波電磁仿真引擎和基于人工智能技術的高效系統級仿真引擎，能夠在射頻微波芯片、封裝、高速PCB等領域?yàn)橛脩籼峁┛焖贉?zhǔn)確的電磁仿真、建模及優化設計方案。

同時，我們可以為包括移動通信、物聯網、5G、雷達、衛星通信系統和高速數字設計在內的產品提供高水平設計開發服務。
