LIN/CAN(FD)/FlexRay總線靜電二極管?chē)?guó)產替代
雷卯電子（Leiditech）作為國內ESD保護領域的領先廠商，為Nexperia（安世半導體）的產品線提供了成熟且完備的國產替代方案，尤其在LIN、CAN(FD)、FlexRay等車載網絡接口領域。在替代選型上，雷卯產品不僅在關鍵參數上與行業標準嚴苛對標，更保證了供貨的穩定與可靠。目前，其多款ESD保護器件已獲客戶廣泛采用，經批量驗證，在性能一致的前提下展現出卓越的性?xún)r(jià)比優勢。
Nexperia的LIN/CAN(FD)/FlexRay總線常用靜電二極管雷卯替代型號如下表一：
Nexperia LIN/CAN(FD)/FlexRay ESD替代 | |||
| Vrwm(V) | 安世 Nexperia | 雷卯 Leiditech | Package |
| 15/24 | PESD1LIN | PESD1LIN | SOD-323 |
24 | PESD1CAN | PESD1CAN | SOT-23 |
24 | PESD2CAN | PESD2CAN | SOT-23 |
24 | PESD2CAN24LT-Q | SMC24XQ | SOT-23 |
24 | PESD2CAN24XLT-Q | SMC24HQ | SOT-23 |
24 | PESD2CANFD24UT-Q | SMC24LVQ | SOT-23 |
24 | PESD2CANFD24U-T | SMC24LVQ | SOT-23 |
24 | PESD2CAN24T-Q | SMC24LVQ | SOT-23 |
24 | PESD2CANFD24LT-Q | SMC24LVQ | SOT-23 |
24 | PESD2CANFD24L-T | SMC24LVQ | SOT-23 |
24 | PESD2CANFD24V-T | SMC24LVQ | SOT-23 |
24 | PESD2CANFD24VT-Q | SMC24LVQ | SOT-23 |
24 | PESD2IVN24-T | SMC24LVQ | SOT-23 |
24 | PESD2IVN24T-Q | SMC24LVQ | SOT-23 |
27 | PESD2CANFD27V-T | SMC27LVQ | SOT-23 |
27 | PESD2CANFD27U-T | SMC27LVQ | SOT-23 |
27 | PESD2CANFD27LT-Q | SMC27LVQ | SOT-23 |
27 | PESD2CANFD27VT-Q | SMC27LVQ | SOT-23 |
27 | PESD2CANFD27UT-Q | SMC27LVQ | SOT-23 |
27 | PESD2CANFD27L-T | SMC27LVQ | SOT-23 |
27 | PESD2IVN27T-Q | SMC27LVQ | SOT-23 |
27 | PESD2IVN27-T | SMC27LVQ | SOT-23 |
36 | PESD36VV2BT-Q | SMC36LVQ | SOT-23 |
36 | PESD36VU2BT-Q | SMC36LVQ | SOT-23 |
36 | PESD36VL2BT-Q | SMC36LVQ | SOT-23 |
36 | PESD2CANFD36LT-Q | SMC36LVQ | SOT-23 |
36 | PESD2CANFD36UT-Q | SMC36LVQ | SOT-23 |
表一
如果您正在尋找Nexperia的靜電二極管替代，可以聯系上海雷卯銷售人員。
判斷ESD二極管是否可以替代建議關注這幾點：
1）VRWM是否接近
2）抗靜電能力是否接近；
3）VBR是否接近；
4）IPP是否接近 ；
5）CJ是否接近。
下面會列出可以替代Nexperia的幾種雷卯型號參數對比。
01
LIN總線靜電保護方案及國產替代

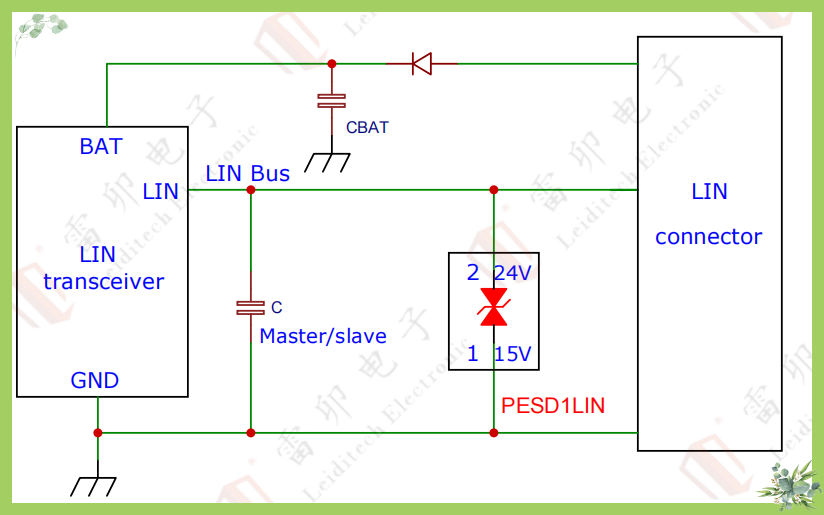

LIN（Local Interconnect Network）總線一種低成本的串行通訊網絡，用于實現汽車中的分布式電子系統控制。LIN總線是對控制器區域網絡(CAN)等其它汽車多路網絡的一種補充，適用于對網絡的帶寬、性能或容錯功能沒有過高要求的應用。
PESD1LIN國產替代型號及參數對比
Parameter（參數） | PESD1LIN | PESD1LIN （安世Nexperia） |
VRWM（最大反向工作電壓） | 15V/24V | 15V/24V |
VBR（擊穿電壓） | 16V/26.5V | 17.1V/25.4V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 5A/5A | 5A/3A |
Package（封裝） | SOT-23 | SOT-23 |
Vcmax@1A | 22V/38V | 25V/40V |
Vcmax@Ipp（最高鉗位電壓） | 35V@5A/51V@5A | 44V@5A/70V@3A |
Cj （結電容） | 15pF | 13pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±23KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±23KV |
通過對比了知雷卯PESD1LIN參數性能優于Nexperia的PESD1LIN。
02
CAN(FD)/FlexRay總線靜電保護方案及國產替代

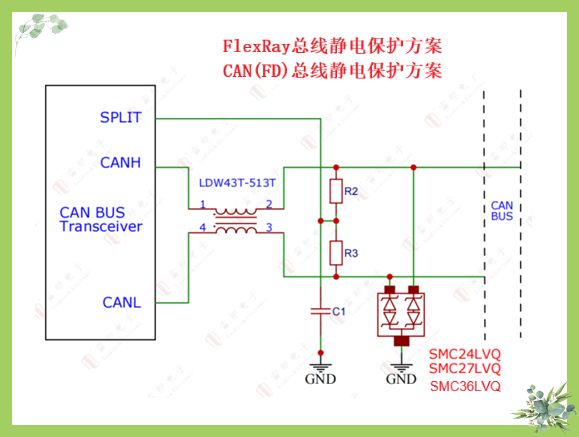

CAN (FD)/FlexRay總線需要有效的保護方案，以防止靜電放電（ESD）和浪涌干擾，確保通信的可靠性和穩定性。上海雷卯CAN(FD)保護方案圖如下：
上圖方案應用上海雷卯SMC24LVQ和SMC27LVQ,SMC36LVQ做保護，之所以有三種選擇，客戶可以根據工作電壓選擇使用。
CAN(FD)/FlexRay總線國產替代
根據表一列出的Nexperia型號，各型號之間參數略有差別，列表一一展示國產替代雷卯型號與之參數對比：
雷卯SMC24HQ替代Nexperia的PESD2CAN24XLT-Q參數對比：
Parameter（參數） | SMC24HQ | PESD2CAN24XLT-Q（安世Nexperia） |
VRWM（最大反向工作電壓） | 24V | 24V |
VBR（擊穿電壓） | 25V | 25.5V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 13A | 12A |
Package（封裝） | SOT-23 | SOT-23 |
Vcmax@1A | 25V | 29.5V |
Vcmax@Ipp（最高鉗位電壓） | 30V@13A | 33V@12A |
Cj （結電容） | 15pF | 31pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±30KV |
通過對比了知雷卯SMC24HQ參數性能優于Nexperia的PESD2CAN24XLT-Q。
雷卯SMC24XQ替代Nexperia的PESD2CAN24LT-Q參數對比
Parameter（參數） | SMC24XQ | PESD2CAN24LT-Q （安世Nexperia） |
VRWM（最大反向工作電壓） | 24V | 24V |
VBR（擊穿電壓） | 25V | 25.5V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 8A | 9A |
Package（封裝） | SOT-23 | SOT-23 |
Vcmax@1A | 25V | 29.5V |
Vcmax@Ipp（最高鉗位電壓） | 30V@8A | 33.5V@9A |
Cj （結電容） | 9pF | 25pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±30KV |
通過對比了知雷卯SMC24XQ參數性能與Nexperia的PESD2CAN24LT-Q相當。
雷卯SMC24LVQ替代Nexperia的PESD2IVN24T-Q參數對比
Parameter（參數） | SMC24LVQ (雷卯 Leiditech） | PESD2IVN24T-Q （安世Nexperia） |
VRWM（最大反向工作電壓） | 24V | 24V |
VBR（擊穿電壓） | 27V | 25.5V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 4A | 3.5A |
Package（封裝） | SOT-23 | SOT-23 |
Vcmax@1A | 25V | 31V |
Vcmax@Ipp（最高鉗位電壓） | 32V@4A | 33V@3.5A |
Cj （結電容） | 5pF | 14pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±30KV |
通過對比了知雷卯SMC24LVQ參數性能優于Nexperia的PESD2IVN24T-Q。
雷卯SMC24LVQ替代Nexperia的PESD2CANFD24UT-Q，PESD2CAN24T-Q，PESD2CANFD24LT-Q參數對比
Parameter（參數） | SMC24LVQ (雷卯 Leiditech） | PESD2CANFD24UT-Q（安世Nexperia） | PESD2CAN24T-Q（安世Nexperia） |
VRWM（最大反向工作電壓） | 24V | 24V | 24V |
VBR（擊穿電壓） | 27V | 25.5V | 25.5V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 4A | 1.9A | 5.3A |
Package（封裝） | SOT-23 | SOT-23 | SOT-23 |
Vcmax@1A | 25V | 33V | 30V |
Vcmax@Ipp（最高鉗位電壓） | 32V@4A | — | 35V@5.3A |
Cj （結電容） | 5pF | 3.2pF | 13.5pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±15KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±15KV | ±30KV |
通過對比了知雷卯SMC24LVQ性能參數優于Nexperia的PESD2CANFD24UT-Q，與PESD2CAN24T-Q相當。
雷卯SMC27LVQ替代Nexperia的PESD2IVN27T-Q參數對比
Parameter（參數） | SMC27LVQ | PESD2IVN27T-Q （安世Nexperia） |
VRWM（最大反向工作電壓） | 27V | 27V |
VBR（擊穿電壓） | 28V | 28V |
Bi/Ui （雙向/單向） | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 3.5A | 3A |
Package（封裝） | SOT-23 | SOT-23 |
Vcmax@1A | 27V@1A | 34V@1A |
Vcmax@Ipp （最高鉗位電壓） | 28V@3.5A | 36V@3A |
Cj （結電容） | 5pF | 13pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±30KV |
通過對比了知雷卯SMC27LVQ性能參數優于Nexperia的PESD2IVN27T-Q。
雷卯SMC27LVQ替代Nexperia的PESD2CANFD27V-T，PESD2CANFD27LT-Q，參數對比
Parameter（參數） | SMC27LVQ | PESD2CANFD27V-T （安世 Nexperia） | PESD2CANFD27LT-Q |
VRWM（最大反向工作電壓） | 27V | 27V | 27V |
VBR（擊穿電壓） | 28V | 28V | 28V |
Bi/Ui（雙向/單向） | Bi-directional | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 3.5A | 2.5A | 3.9A |
Package（封裝） | SOT-23 | SOT-23 | SOT-23 |
Vcmax@1A | 27V@1A | 33V@1A | 31V@1A |
Vcmax@Ipp（最高鉗位電壓） | 28V@3.5A | — | — |
Cj （結電容） | 5pF | 5.2pF | 9pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±20KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±20KV | ±30KV |
通過對比了知雷卯SMC27LVQ性能參數優于Nexperia的PESD2CANFD27V-T，與PESD2CANFD27LT-Q相當，
雷卯SMC36LVQ替代Nexperia的PESD36VV2BT-Q，PESD36VU2BT-Q參數對比
Parameter（參數） | SMC36LVQ | PESD36VV2BT-Q （安世 Nexperia） | PESD36VU2BT-Q |
VRWM（最大反向工作電壓） | 36V | 36V | 36V |
VBR（擊穿電壓） | 38V | 37V | 37V |
Bi/Ui （雙向/單向） | Bi-directional | Bi-directional | Bi-directional |
IR（漏電流） | 0.05μA | 0.05μA | 0.05μA |
IPP(Max)（最大脈沖峰值電流） | 5A | 2.0A | 1.5A |
Package（封裝） | SOT-23 | SOT-23 | SOT-23 |
Vcmax@1A | 34V@1A | 45V@1A | 48V@1A |
Vcmax@Ipp （最高鉗位電壓） | 44V@5A | — | — |
Cj （結電容） | 3pF | 5.2pF | 3.9pF |
ESD(Air) (空氣靜電保護能力） | ±30KV | ±15KV | ±30KV |
ESD(Contact)（接觸靜電保護能力） | ±30KV | ±15KV | ±30KV |
通過參數對比了知雷卯SMC36LVQ性能參數優于Nexperia的PESD36VV2BT-Q，PESD36VU2BT-Q。
03
應用領域
LIN、CAN(FD)和FlexRay總線ESD保護器件是現代汽車電子系統的"安全衛士"。它們廣泛應用于車身控制（如車窗、門鎖、燈光）、動力總成（發動機、變速箱控制）、底盤安全（ABS、安全氣囊）及智能駕駛（雷達、攝像頭）等領域。在車載網絡中，這些精密芯片極易受靜電放電影響，導致通信中斷或硬件損壞。上海雷卯專用ESD保護器件通過提供精準電壓鉗位和高速能量泄放，確?？偩€(xiàn)信號完整性和系統可靠性。隨著汽車智能化發展，符合AEC-Q101標準的低電容、高強度保護器件已成為保障車輛網絡通信穩定運行不可或缺的關鍵組件。
Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
-
