      fpga開發板 璞致Artix-7系列之PA-Starlite Artix7 A735T 75T 100T 200T開發板用戶手冊-學習板

      璞致電子科技 ? 來源：hongying188 ? 作者：hongying188 ? 2025-10-14 14:59 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      ?
      **** 第一章：**** Artix-7 系列介紹

      Artix-7 系列：相對于 Spartan-6 系列而言，Artix-7 系列功耗降低了一

      半， 成本降低了 35%，采用小型化封裝、統一的 Virtex 系列架構，能滿足低成本 大批量市場的性能要求，這也正是此前 ASSP、ASIC 和低成本 FPGA 所針對的市場 領域。新產品系列既能滿足電池供電的便攜式超聲波設備的低功耗高性能需求，又 能滿足商用數碼相機鏡頭控制的小型、低功耗要求，還能滿足軍用航空電子和通信 設備嚴格的 SWAP-C（大小、重量、功耗和成本

      ?編輯

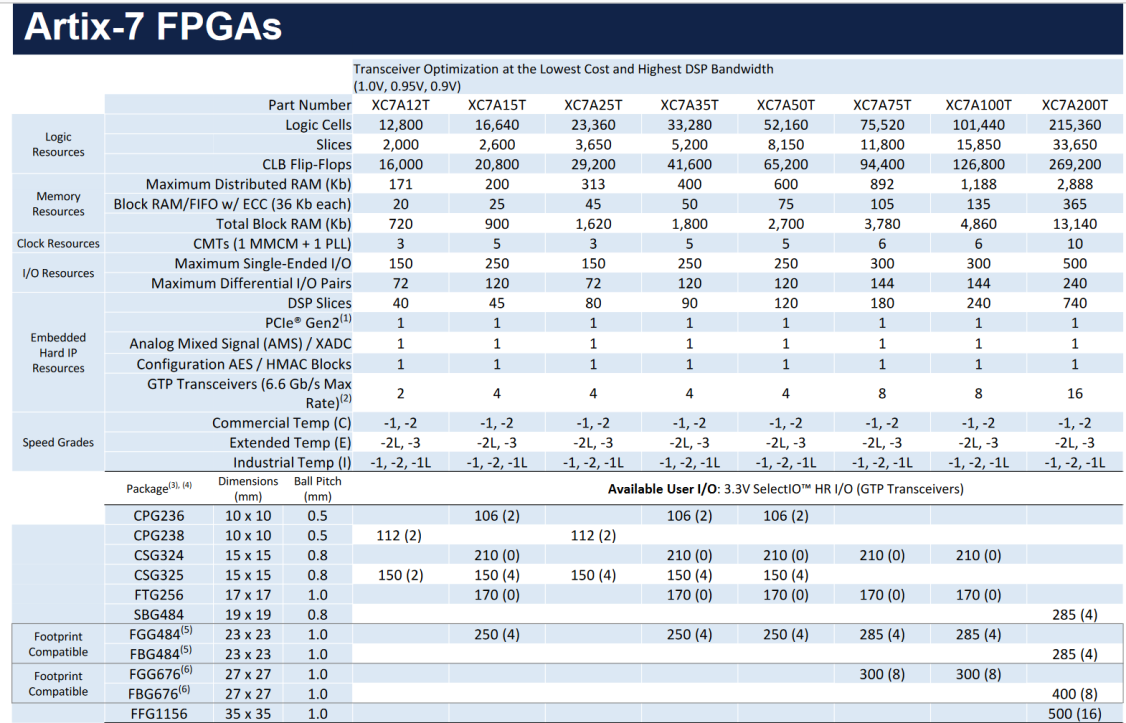

      Artix-7 器件資源如下表列出，我們選用35/75/100/200 做為開發板的主控芯片：

      ?編輯

      []() []()第二章：PA-Starlite **** 開發板概述****

      []()2.1.板卡概述

      璞致電子科技 Artix-7 系列開發板提供了四個版本，使用XILINX 公司的

      XC7A35T-2FGG484I/XC7A75T-2FGG484I/XC7A100T-2FGG484I/XC7A200T-2FBG484I 作 為主控制器，我們根據主控芯片的不同分別命名開發板名字為 PA35T-Starlite

      /PA75T-Starlite/PA100T-Starlite/PA200T-Starlite,其中 PA35T-Starlite 不帶 Mipi 接口，其他三款管腳完全兼容。

      璞致電子科技 PA-Starlie 系列開發板每款板卡都提供帶 40P 連接器和不帶 40P 連接器兩個版本。方便了用戶作為開發板或者當成項目核心板使用。

      另外，開發板集成了豐富的外設資源，提供了詳盡的開發例程，加速了用 戶學習進度。除此之外，開發板還集成了 JTAG 調試器，做到了一根 USB 線就可 以實現供電和調試兩用，使用更加便捷。

      關于開發板的詳細說明，可以查閱下文對應章節。

      ?編輯?編輯

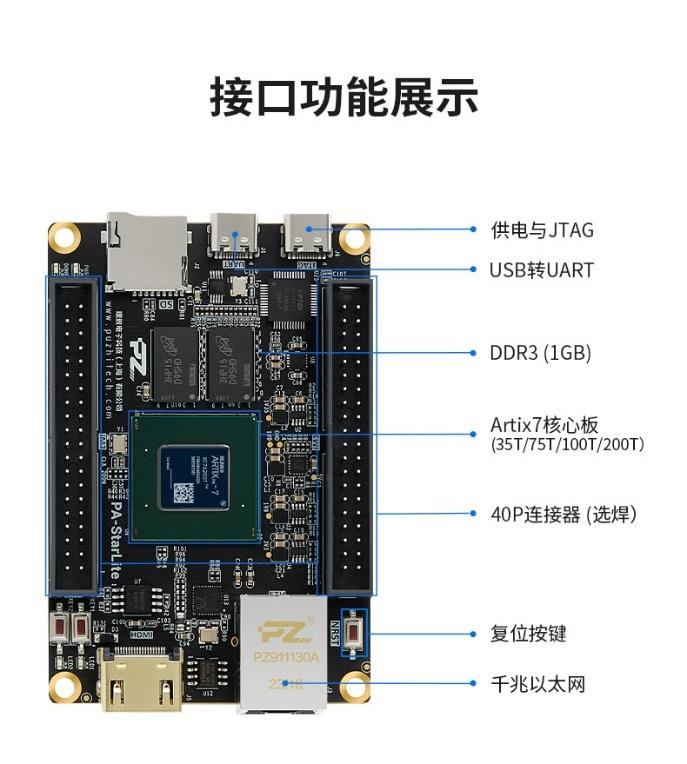

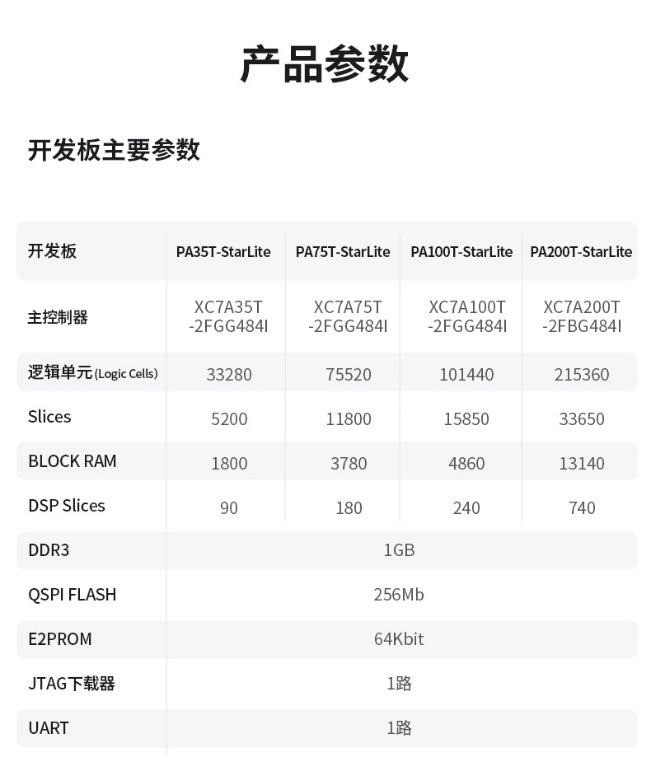

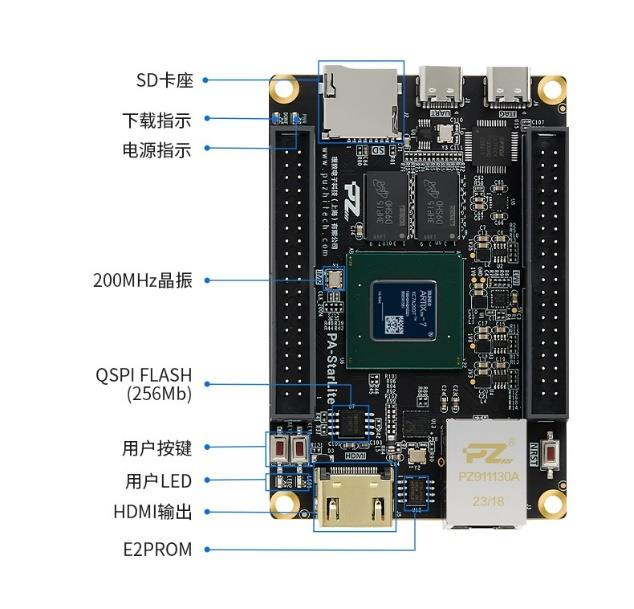

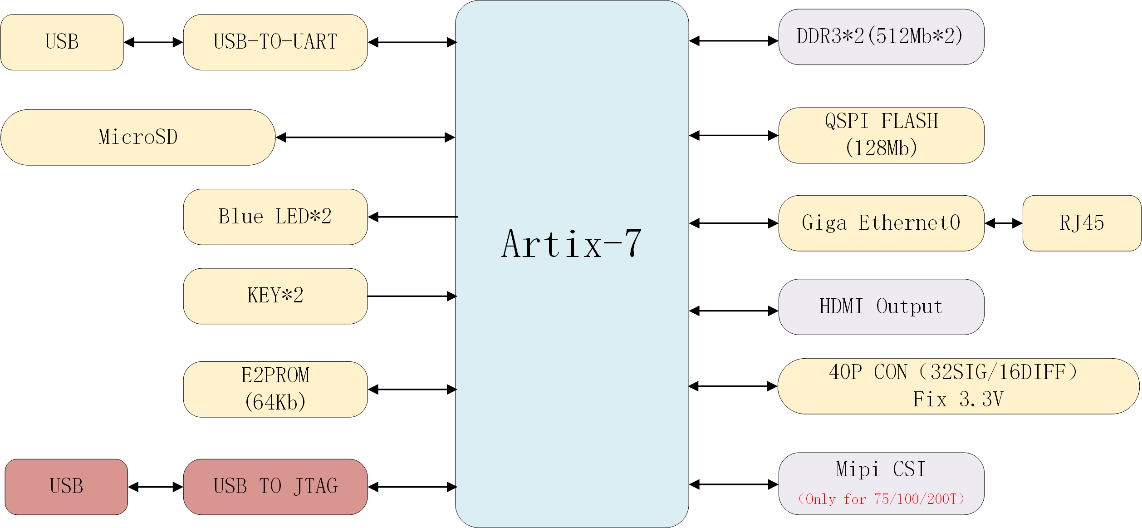

      []()2.2.開發板資源和框圖

      如下分別為開發板的框圖和板載資源表，用戶可對比查看。

      ?編輯?編輯

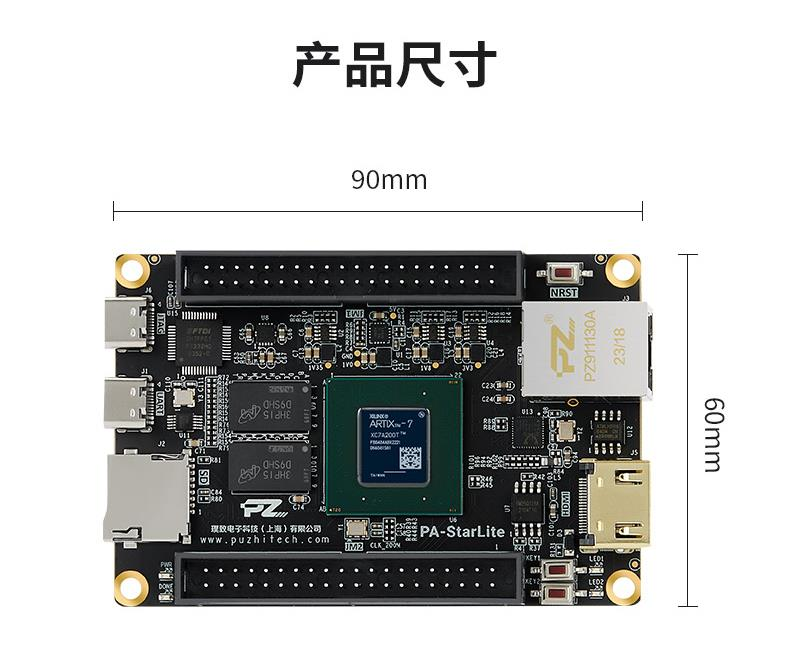

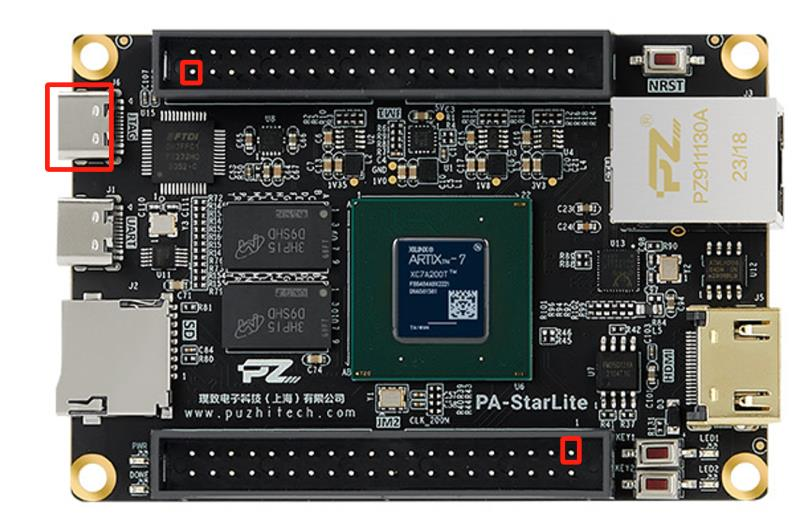

      []()2.3.開發板尺寸

      如下圖標出開發板尺寸為 90x60mm，開發板的四個角各放置一個固定孔，用 于安裝支撐柱或固定單板，孔徑為 3.5mm。如下圖以 PA200T-Starlite 為例，其 他三款尺寸跟 PA200T-Starlite 一樣大。

      ?編輯

      []() []()第三章:璞致 **** PA-Starlite 開發板接口說明****

      []()3.1.關于供電

      璞致 PA-Starlite 系列開發板提供了兩種供電方式：一種是用 TypeC 線連 接電腦給板卡提供 5V 電源；另一種是通過 40P 連接器上的排針給板卡提供 5V 電源。兩種供電方式二選一，根據用戶實際需求來選用哪種供電。

      采用 USB 線給板卡供電，即是當成開發板使用。采用40P 連接器供電，用 戶可以把板卡當成核心板，用戶設計擴展底板，擴展其他功能。

      ?編輯

      []()3.2.系統時鐘

      開發板提供了一路 200M 差分時鐘給主控芯片，連接的管腳名稱分別為

      IO_L13P_MRCC_34/ IO_L13N_MRCC_34，對應的管腳位置為 R4/T4。更詳細說明可參考 璞致提供的開發板原理圖。

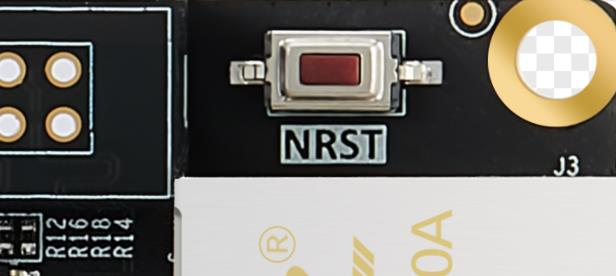

      []()3.3.開發板復位

      開發板上設計了一路復位按鍵，按鍵所在位置如圖示，對應的管腳名稱為 IO_L19N_14，管腳位置為 R14。更詳細說明可參考璞致提供的開發板原理圖。

      ?編輯

      []()3.4.開發板啟動方式

      主芯片的啟動模式分別是 JTAG、QSPI Flash，默認配置為 QSPI Flash 啟動，但 JTAG 模式優先級要高于 QSPI Flash，所以當用戶連接了 JTAG 接口芯片優先從 JTAG 啟動，不用做啟動模式切換。核心板上 QSPI Flash 容量為 128Mb，更詳細說明可參考 璞致提供的開發板原理圖。

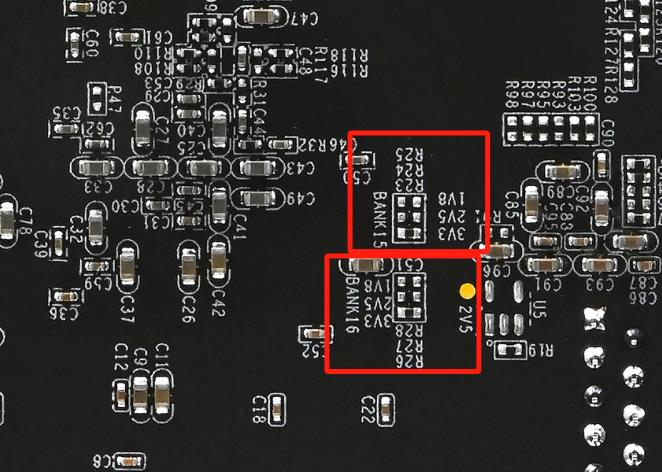

      []()3.5.BANK********電平選擇

      開發板上連接到 40P 連接器上的 BANK15/16 為 HR BANK，為方便用戶使用，我們 設計了 IO 電平可以在 1.8/2.5/3.3V 三種電平下選擇，默認電平為 3.3V，用戶需要調 節其他電平可以開發板上位置指示來調整 BANK 電平。 更詳細說明可參考璞致提供的 開發板原理圖。

      ?編輯

      []()3.6.DDR3********資源

      主芯片配置了兩顆 DDR3,單顆容量 512Mb，共計 1GB，DDR3 管腳分配參見下表， 更詳細信息可參考璞致提供的原理圖或者例程。

      DDR3********引腳管腳名稱管腳位置
      DDR3_DQ0IO_L2P_35C2
      DDR3_DQ1IO_L5P_35G1
      DDR3_DQ2IO_L1N_35A1
      DDR3_DQ3IO_L6P_35F3
      DDR3_DQ4IO_L2N_35B2
      DDR3_DQ5IO_L5N_35F1
      DDR3_DQ6IO_L1P_35B1
      DDR3_DQ7IO_L4P_35E2
      DDR3_DM0IO_L4N_35D2
      DDR3_DQS_P0IO_L3P_35E1
      DDR3_DQS_N0IO_L3N_35D1
      DDR3_DQ8IO_L11P_35H3
      DDR3_DQ9IO_L11N_35G3
      DDR3_DQ10IO_L8P_35H2
      DDR3_DQ11IO_L10N_35H5
      DDR3_DQ12IO_L7N_35J1
      DDR3_DQ13IO_L10P_35J5
      DDR3_DQ14IO_L7P_35K1
      DDR3_DQ15IO_L12P_35H4
      DDR3_DM1IO_L8N_35G2
      DDR3_DQS_P1IO_L9P_35K2
      DDR3_DQS_N1IO_L9N_35J2
      DDR3_DQ16IO_L18N_35L4
      DDR3_DQ17IO_L16P_35M3
      DDR3_DQ18IO_L14P_35L3
      DDR3_DQ19IO_L17N_35J6
      DDR3_DQ20IO_L14N_35K3
      DDR3_DQ21IO_L17P_35K6
      DDR3_DQ22IO_L13N_35J4
      DDR3_DQ23IO_L18P_35L5
      DDR3_DM2IO_L16N_35M2
      DDR3_DQS_P2IO_L15P_35M1
      DDR3_DQS_N2IO_L15N_35L1
      DDR3_DQ24IO_L20N_35P1
      DDR3_DQ25IO_L19P_35N4
      DDR3_DQ26IO_L20P_35R1
      DDR3_DQ27IO_L22N_35N2
      DDR3_DQ28IO_L23P_35M6
      DDR3_DQ29IO_L24N_35N5
      DDR3_DQ30IO_L24P_35P6
      DDR3_DQ31IO_L22P_35P2
      DDR3_DM3IO_L23N_35M5
      DDR3_DQS_P3IO_L21P_35P5
      DDR3_DQS_N3IO_L21N_35P4
      DDR3_A0IO_L11N_34AA4
      DDR3_A1IO_L8N_34AB2
      DDR3_A2IO_L10P_34AA5
      DDR3_A3IO_L10N_34AB5
      DDR3_A4IO_L7N_34AB1
      DDR3_A5IO_L6P_34U3
      DDR3_A6IO_L5P_34W1
      DDR3_A7IO_L1P_34T1
      DDR3_A8IO_L2N_34V2
      DDR3_A9IO_L2P_34U2
      DDR3_A10IO_L5N_34Y1
      DDR3_A11IO_L4P_34W2
      DDR3_A12IO_L4N_34Y2
      DDR3_A13IO_L1N_34U1
      DDR3_A14IO_L15N_34W5
      DDR3_BA0IO_L9N_34AA3
      DDR3_BA1IO_L9P_34Y3
      DDR3_BA2IO_L11P_34Y4
      DDR3_nCSIO_L8P_34AB3
      DDR3_nWEIO_L7P_34AA1
      DDR3_nRESETIO_L15P_34W6
      DDR3_CLK_PIO_L3P_34R3
      DDR3_CLK_NIO_L3N_34R2
      DDR3_nWEIO_L7P_34AA1
      DDR3_nRASIO_L12P_34V4
      DDR3_nCASIO_L12N_34W4

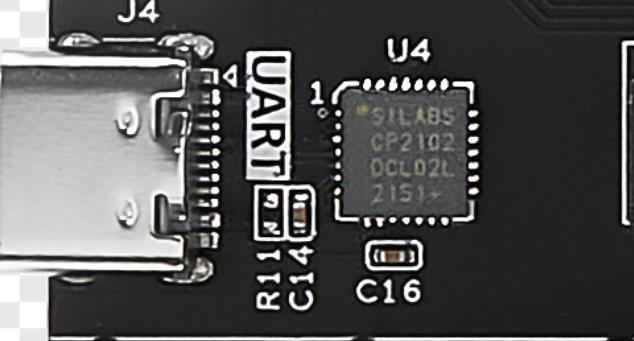

      []() 3.7.USB********轉串口

      開發板使用CH340E 芯片實現 USB 轉 UART, USB 接口采用 TypeC 接口，用戶只要 用一根 USB 線連接到 PC 上即可進行串口通信。

      UART 的 TX/RX 信號與 FPGA 的 BANK14 相連，接口電平為 3.3V。 如下是信號對應 關系表和原理圖。

      UART********引腳管腳名稱管腳位置
      UART_TXIO_L22P_14P15
      UART_RXIO_L19P_14P14

      ?編輯

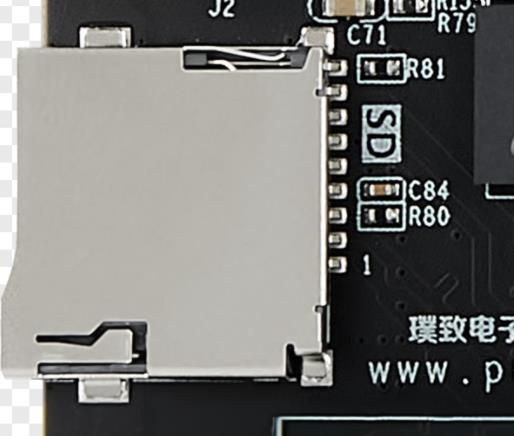

      []()3.8.SD********卡

      開發板上放置了一個 SD 卡座(開發板背面)， SD 卡信號連接到 FPGA 的 BANK14 上，接口電平為 3.3V。如下是信號對應關系，詳細電路可以參考開發板原理圖。

      SD********卡引腳管腳名稱管腳位置
      SD-CLKIO_L8P_14AA20
      SD-CMDIO_L10P_14AB21
      SD-DATA0IO_L17N_14AB18
      SD-DATA1IO_L17P_14AA18
      SD-DATA2IO_L10N_14AB22
      SD-DATA3IO_L8N_14AA21

      ?編輯

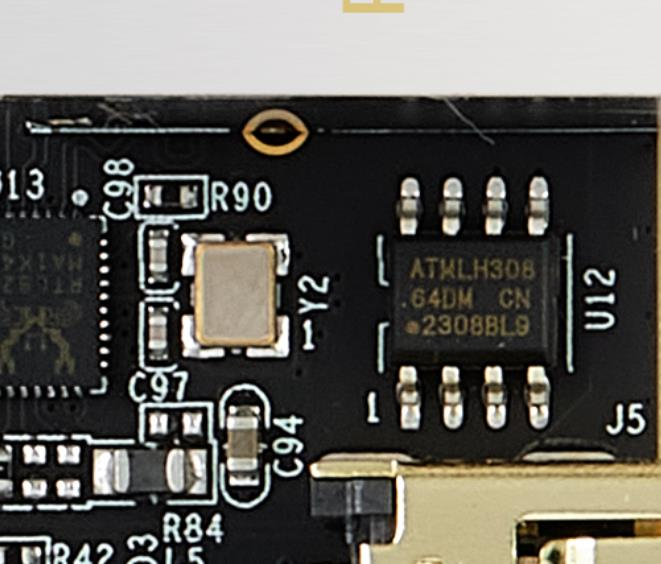

      []()3.9.E2********PROM

      開發板上放置了一顆 64Kbit 的 EEPROM 芯片，型號為 AT24C64D-SSHM-T，E2PROM 通過 IIC 擴展芯片與 FPGA 的 BANK14 相連,接口電平為 3.3V。EEPROM 讀地址是 0xA1， 寫地址是 0xA0。操作代碼可參考璞致提供的例程，詳細電路可以參考開發板原理圖。

      E2********PROM管腳名稱管腳位置
      E2PROM_I2C_SCLIO_L23P_14N13
      E2PROM_I2C_SDAIO_L23N_14N14

      ?編輯

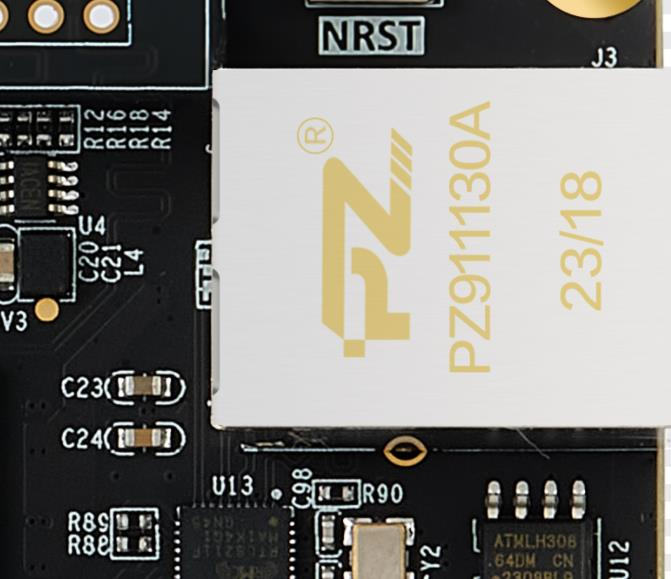

      []()3.10.千兆以太網

      開發板上設計了一路千兆以太網，以太網芯片與 FPGA 之間通過 RGMII 接 口互聯，連接 BANK14，接口電平是 1.8V，連接對應管腳見下表，網口地址是 PHY_AD[2:0]=001，詳細電路可以參考開發板原理圖。

      RMGII********信號管腳名稱管腳位置
      GPHY_TX_CLKIO_L21N_14P17
      GPHY_TX_ENIO_L22N_14R16
      GPHY_TXD0IO_L5P_14P19
      GPHY_TXD1IO_L24P_14P16
      GPHY_TXD2IO_L21P_14N17
      GPHY_TXD3IO_L24N_14R17
      GPHY_RX_CLKIO_L12P_14W19
      GPHY_RX_DVIO_L12N_14W20
      GPHY_RXD0IO_L18N_14U18
      GPHY_RXD1IO_L5N_14R19
      GPHY_RXD2IO_L20P_14R18
      GPHY_RXD3IO_L0_14P20
      GPHY_MDCIO_L20N_14T18
      GPHY_MDIOIO_L25_14N15
      GPHY_nRSTIO_L6N_14T20

      ?編輯

      []() 3.11.HDMI********接口

      開發板設計了一路 HMDI 輸出接口，管腳定義如下表，詳細電路可以參考開發板 原理圖。

      HDMI********信號管腳名稱管腳位置
      HDMI_DATA0_PIO_L14P_14V18
      HDMI_DATA0_NIO_L14N_14V19
      HDMI_DATA1_PIO_L15P_14AA19
      HDMI_DATA1_NIO_L15N_14AB20
      HDMI_DATA2_PIO_L16P_14V17
      HDMI_DATA2_NIO_L16N_14W17
      HDMI_CLK_PIO_L13P_14Y18
      HDMI_CLK_NIO_L13N_14Y19
      HDMI_CECIO_L18P_14W22
      HDMI_I2C_SCLIO_L4P_14T21
      HDMI_I2C_SDAIO_L11P_14U20

      ?

      編輯

      []()3.12.MIPI********接口

      開發板設計了一路 MIPI 接口，管腳定義如下表，詳細電路可以參考開發板原理 圖。

      MIPI********信號管腳名稱管腳位置
      MIPI_LP_DATA_P0IO_L10P_13V10
      MIPI_LP_DATA_N0IO_L10N_13W10
      MIPI_LP_DATA_P1IO_L9P_13AA10
      MIPI_LP_DATA_N1IO_L9N_13AA11
      MIPI_DATA_P0IO_L12P_13W11
      MIPI_DATA_N0IO_L12N_13W12
      MIPI_DATA_P1IO_L11P_13Y11
      MIPI_DATA_N1IO_L11N_13Y12
      MIPI_LP_CLK_PIO_L14P_13U15
      MIPI_LP_CLK_NIO_L14N_13V15
      MIPI_CLK_PIO_L13P_13V13
      MIPI_CLK_NIO_L13N_13V14
      MIPI_CAM_nRSTIO_L15N_13T15
      MIPI_CAM_CLKIO_L15P_13T14
      MIPI_IIC_SCLIO_L16P_13W15
      MIPI_IIC_SDAIO_L16N_13W16

      ?編輯

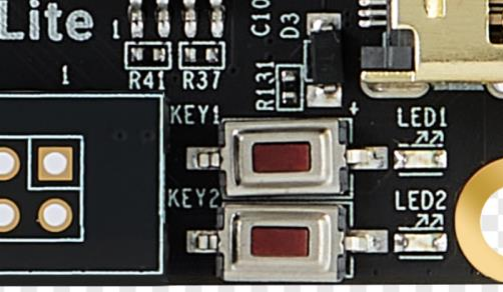

      []()3.13.LED

      開發板設計了兩路 LED。LED 高電平亮，低電平滅。詳細電路可參考開發板原理 圖。

      LED********位號管腳名稱管腳位置
      LED1IO_L7N_14W22
      LED2IO_L9N_14Y22

      ?編輯

      []()3.14.按鍵

      開發板設計了兩路用戶按鍵，一路復位按鍵。按鍵默認高電平，按下為低電平， 按鍵連到 PL 側，管腳位置如下表。

      按鍵位號管腳名稱管腳位置
      KEY1IO_L7P_14W21
      KEY2IO_L9P_14Y21

      ?編輯

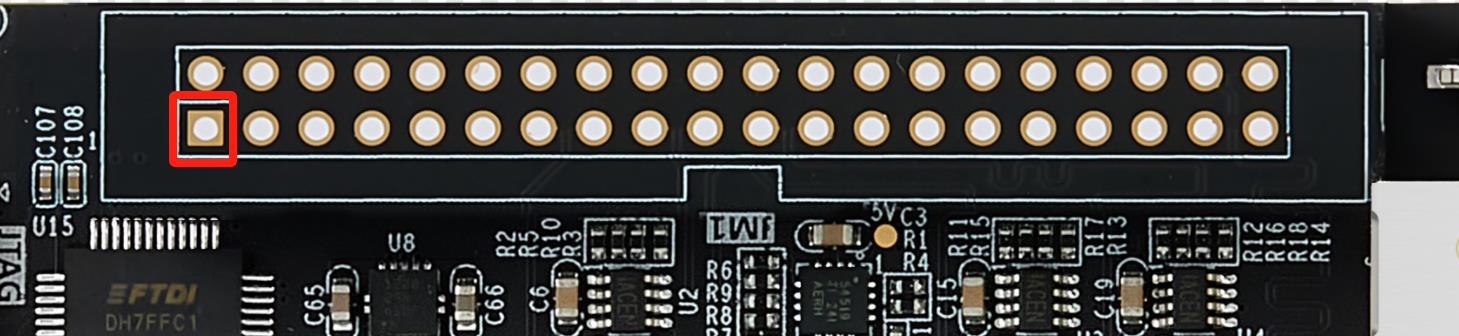

      []()3.15.40P********擴展口

      開發板設計了一個 40P 2.54mm 間距的簡易牛角座，用于擴展信號的連接，信號 與 FPGA 的 BANK15/16 連接，電平為 3.3V。如下表標出了信號所在的芯片位置，詳細 連接關系參考原理圖部分,1腳位置已標注。

      JM1信號順序管腳名稱管腳位置JM1信號順序管腳名稱管腳位置
      5IO_L5P_16E166IO_L1P_16F13
      7IO_L5N_16D168IO_L1N_16F14

      15 / 17

      9IO_L8P_16C1310IO_L6P_16D14
      11IO_L8N_16B1312IO_L6N_16D15
      13IO_L10P_16A1314IO_L3P_16C14
      15IO_L10N_16A1416IO_L3N_16C15
      17IO_L9P_16A1518IO_L4P_16E13
      19IO_L9N_16A1620IO_L4N_16E14
      21IO_L11P_SRCC_16B1722IO_L7P_16B15
      23IO_L11N_SRCC_16B1824IO_L7N_16B16
      25IO_L12P_MRCC_16D1726IO_L2P_16F16
      27IO_L12N_MRCC_16C1728IO_L2N_16E17
      29IO_L13P_MRCC_16C1830IO_L15P_16F18
      31IO_L13N_MRCC_16C1932IO_L15N_16E18
      37IO_L14P_SRCC_16E1938IO_L16P_16B20
      39IO_L14_SRCC_N_16D1940IO_L16N_16A20

      ?編輯

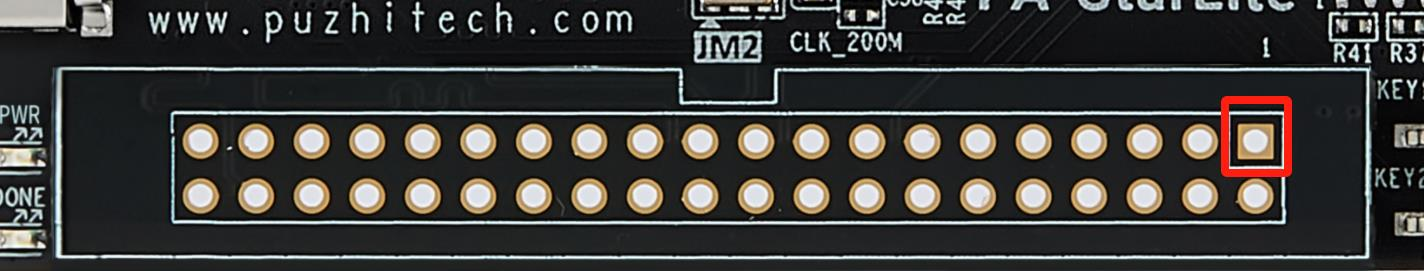

      JM2 信號順序管腳名稱管腳位置JM2 信號順序管腳名稱管腳位置
      5IO_L4P_15G176IO_L15P_15N22
      7IO_L4N_15G188IO_L15N_15M22
      9IO_L2P_15G1510IO_L6P_15H17
      11IO_L2N_15G1612IO_L6N_15H18
      13IO_L3P_15J1414IO_L5P_15J15
      15IO_L3N_15H1416IO_L5N_15H15
      17IO_L1P_15H1318IO_L10P_15M21
      19IO_L1N_15G1320IO_L10N_15L21
      21IO_L11P_SRCC_15J2022IO_L8P_15H20
      23IO_L11N_SRCC_15J2124IO_L8N_15G20
      25IO_L12P_MRCC_15J1926IO_L9P_15K21
      27IO_L12N_MRCC_15H1928IO_L9N_15K22
      29IO_L13P_MRCC_15K1830IO_L7P_15J22
      31IO_L13N_MRCC_15K1932IO_L7N_15H22
      37IO_L14P_SRCC_15L1938IO_L16P_15M18
      39IO_L14N_SRCC_15L2040IO_L16N_15L18

      ?編輯

      []() 3.16.USB轉JTAG********下載器

      開發板板載了一個 USB 轉 JTAG 下載器，安裝好 Vivado 軟件后使用USB 線連接好 JTAG 對應的 USB 口，即可實現調試下載，非常方便。如下是接口在開發板上的位置 圖。

      ?編輯
