JTAG鏈

這列出了定義板上可用的不同JTAG鏈。每個鏈都列在下面以及鏈的名稱，以及定義名稱和鏈中組件的位置：

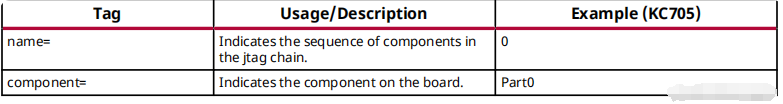

＜jtag_chain＞標記指定具有name＝屬性的鏈的名稱。標記列出中的每個組件。詳細信息如下表所示：

連接

部分定義了不同組件之間的連接。這個＜connection＞標記標識與連接相關聯的兩個組件。這個＜connection_map＞標記描述了兩個組件之間的總線連接。詳細信息Vivado Design Suite使用的來查找中的相應約束當其中一個組件是FPGA類型＜component＞時，part0_pins.xml文件。

c1_end_index="3" c2_st_index="0" c2_end_index="3"/>

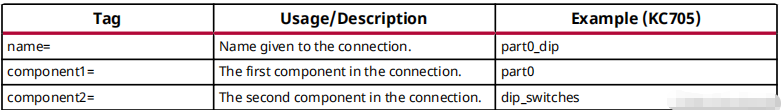

＜connection＞可以具有以下屬性：

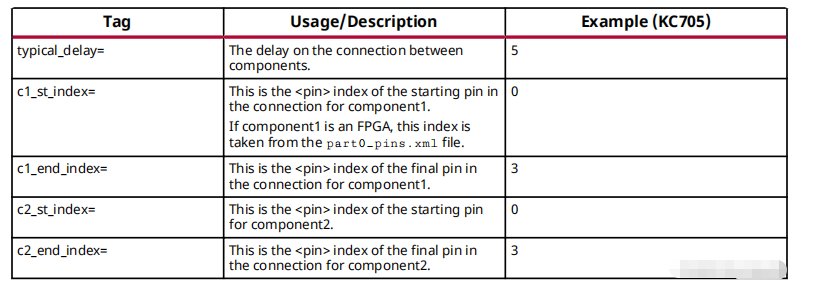

具有以下屬性：

IP關聯規則

標記用于定義首選板接口，或優先級列表可以分配給特定IP上的IP接口的板接口。此標記在中是新的2.1 Board文件的模式版本。Vivado IP集成商的Designer Assistance功能列出了可用的板接口對于給定的IP接口。請參閱Vivado Design Suite用戶指南中的以下鏈接：設計IP使用IP Integrator的子系統（UG994），了解有關設計器協助的更多信息。這允許您定義哪些板接口可以應用于特定ip界面

提示：標記可用于定義任何ip接口，但對時鐘和重置，其通常具有更定義的板接口。

ip_interface="mgt_clk">

ip_interface="phy_rst_n">

version="*"

ip_interface="gtrefclk_in">

IP關聯規則

標記定義與指定ip相關聯的特定規則。它支持name=標記來定義規則的名稱。

重要！目前只支持一個名為“default”的規則，因此只能有一對板中定義的打開和關閉標記文件

IP

＜ip＞標記定義了相關規則所應用的ip和接口。＜ip＞標簽標識IP的供應商、庫、名稱和版本（VLNV），以及上的特定接口IP。

ip_interface="mgt_clk">

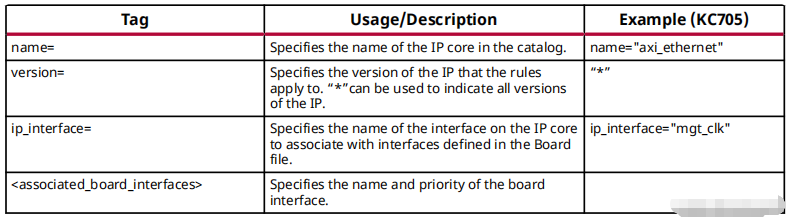

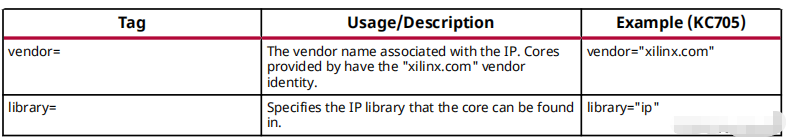

提示：可以定義多個標記，標識Vivado ip中的多個ip目錄，以及標識單個IP上的不同接口。＜ip＞可以具有以下屬性或標記：

標記定義了可以分配給相關聯的IP接口。

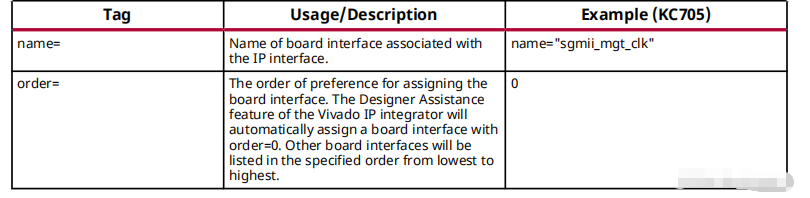

具有以下屬性：
