FPGA中數據延遲方案介紹

FPGA設計論壇 ? 來源:FPGA設計論壇 ? 2025-10-15 10:23 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一.非阻塞賦值延時打拍

always@ (posedge clk) begind1<= d;d2?<=?d1;? ? ? ....... ? ? ?dout <=?dn;end

本質上就是對數據進行多級寄存器緩存,延遲時間以clk的一個周期為單位,消耗的就是寄存器。比較適合延遲固定周期以及延遲周期比較短的情況。

缺點:延遲時間不方便控制,不適合延遲時間比較長的情況。

二、移位寄存器延時

reg  [data_width*delay_width-1:00]       data_r=0;always@ (posedgeclk)begin   data_r <= {data_r[data_width*(delay_width-1)-1:0],data_in};endassign?data_out=data_r[camera_trig_delay_time];

這種方法利用的是移位寄存器的方法,用的是SLICEM資源。SLICEM可以在不使用觸發器的條件下配置為32位移位寄存器(注意:只能左移)。這樣,每個LUT可以將串行數據延遲1到32個時鐘周期。移位輸入D(LUT DI1腳)和移位輸出Q31(LUT MC31腳)可以進行級聯,以形成更大的移位寄存器,達到更大的延遲效果。這種方法延遲的時間可配置性也比較高。

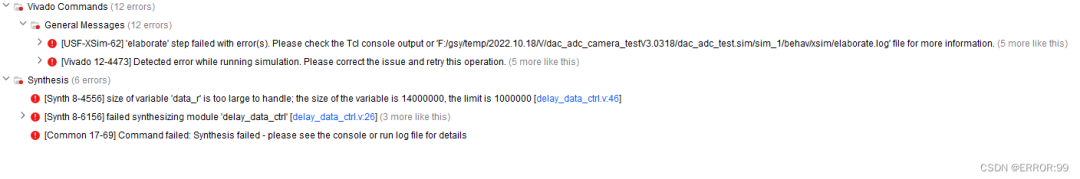

缺點:占用的資源比較多。尤其當延遲的數量級較大時,拼接的位移寄器是有個數限制的,如下圖則是當延遲時間設置比較久的時候vivado報錯的截圖。


三、計數器實現任意周期延時

這種資源消耗率較低,延遲周期也比較靈活。

parameterdelay_per =8'h4;//延時周期數regflag;reg[7:0] delay_count; always@(posedgeclkornegedgerst_n)beginif(!rst_n)begin    flag <=?0; ? ? ? ?endelseif(in1)begin? ? ? ? ?flag <=?1; ? ? ? ?endelseif(delay_count == delay_per)begin? ? ? ? ?flag <=?0; ? ? ? ?endendalways?@(posedge?clk?ornegedge?rst_n)?beginif(!rst_n)begin? ? ? ? ?delay_count <=?0; ? ? ? ? out1 <=?0; ? ? ? ?endelseif(delay_count == delay_per && flag ==?1'b1)begin? ? ? ? ?delay_count <=?0; ? ? ? ? out1 <=?1; ? ? ? ?endelseif(flag ==?1'b1)begin? ? ? ? ?delay_count <= delay_count +?1'b1; ? ? ? ? out1 <=?0; ? ? ? ?endelsebegin? ? ? ? ?delay_count <=?0; ? ? ? ? out1 <=?0; ? ?endend

這種實現方式比較多,這里摘錄了網上的代碼。這種方法下,延遲的時間必須小于信號的間隔。因為如果延遲時間大于了信號間隔,就會丟掉信號。

缺點:.延遲時間必須小于信號間隔。

四、大容量存儲

對于比較大時間的延遲,可以用RAM或者fifo或者DDR這種存儲介質進行緩存延遲
