STMicroelectronics SATEL-VL53L7分線板上板載了VL53L7系列飛行時間傳感器模塊。該套裝包含兩塊分線板，每塊分線板上均配備了帶有穿孔設計的VL53L7模塊。用戶可以借助飛線，對微型PCB進行分離，并將其應用于3.3V電源的應用場景。

數據手冊：*附件：STMicroelectronics SATEL-VL53L7分線板數據手冊.pdf

意法半導體出品的SATEL-VL53L7分線板支持兩款設備：VL53L7CX與VL53L7CH。VL53L7CX是一款基于FlightSense技術的8x8多區飛行時間 (ToF) 測距傳感器 。該設備的設計目標是在視場角 (FoV) 為90°的情況下，實現高達350厘米的精確測距。VL53L7CH是一款性能出色的飛行時間傳感器，不僅為AI應用提供90°超大對角視場角，還具有低功率的特點。緊湊性標準化直方圖 (CNH) 數據輸出是一項創新，專門為需要從高性能多區域ToF傳感器獲取多區域原始數據的人工智能 (AI) 應用而設計開發。

特性

• 基于VL53L7系列的分線板（適用于STM32 Nucleo開發平臺）
• • 可用作迷你PCB分線板的可拆卸板，能夠輕松集成到客戶端設備中
• 包裝內有兩塊分線板

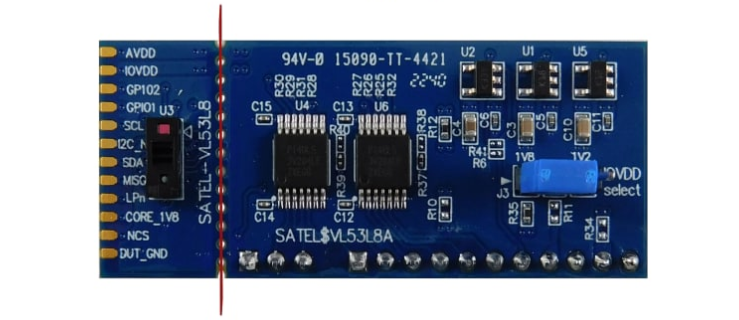

電路板

VL53L7系列ToF傳感器分線板技術解析與應用指南?

?一、產品核心特性與硬件設計?

1. ?模塊化設計?
   • ?可拆分PCB結構?：SATEL-VL53L7分線板采用穿孔設計，用戶可沿虛線折斷使用迷你PCB（尺寸僅3.3V供電兼容），便于集成到終端設備中。
   • ?雙板配置?：包含VL53L7CX（8×8多區域測距傳感器）和VL53L7CH（AI使能傳感器）兩種型號，均支持90°對角視場（FoV），最大測距350cm。
2. ?關鍵性能參數?
   • ?FlightSense技術?：基于ST的ToF專利技術，提供高精度距離測量，適用于動態環境（如手勢識別、避障）。
   • ?低功耗優化?：VL53L7CH專為AI應用設計，支持緊湊歸一化直方圖（CNH）數據輸出，可直接對接機器學習算法。
3. ?接口與供電?

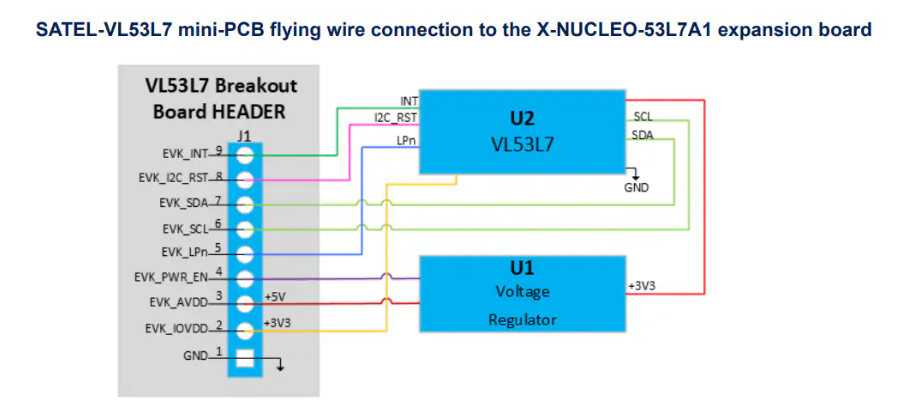

   • ?六針連接器?：支持直插X-NUCLEO-53L7A1擴展板，或通過飛線連接（見圖2/3）。
   • ?電源管理?：內置XC6222D331MR-G穩壓芯片，需外接4.7μF/6.3V濾波電容（參考圖4電路）。

?二、典型應用場景與開發建議?

1. ?智能家居與消費電子?
   • ?電視/投影儀?：通過手勢控制實現無接觸操作。
   • ?XR設備?：頭部追蹤與空間定位，配合VL53L7CH的CNH數據提升AI交互體驗。
2. ?硬件集成要點?
   • ?布局優化?：迷你PCB需遠離高頻噪聲源，I2C信號線（SDA/SCL）建議串聯22Ω電阻并預留2.2kΩ上拉。
   • ?散熱設計?：VL53L7CA評估芯片的THERMAL PAD需接地，PCB底部預留散熱過孔。
3. ?調試技巧?
   • ?寄存器配置?：通過I2C接口修改VL53L7CX的測距模式（短/中/長距離），默認地址0x52。
   • ?狀態監控?：讀取INT引腳中斷信號，結合EVK_PWR_EN控制傳感器啟停。

三、選型與資源獲取?

1. ?型號對比?| 型號 | 特性 | 數據手冊 |
   | ---------- | ----------------------------- | ---------- |
   | VL53L7CX | 基礎多區域測距，350cm范圍 | DS13865 |
   | VL53L7CH | AI優化，CNH數據輸出，低功耗 | DS14309 |
