在工業自動化項目中，我們常常需要讓不同協議的設備"對話"。最近我負責了一個生產線能耗監測系統改造項目，要求將現場的多功能電力儀表接入西門子PLC系統，這正是一個典型的PROFINET與MODBUS RTU協議轉換的應用場景。

項目背景與挑戰

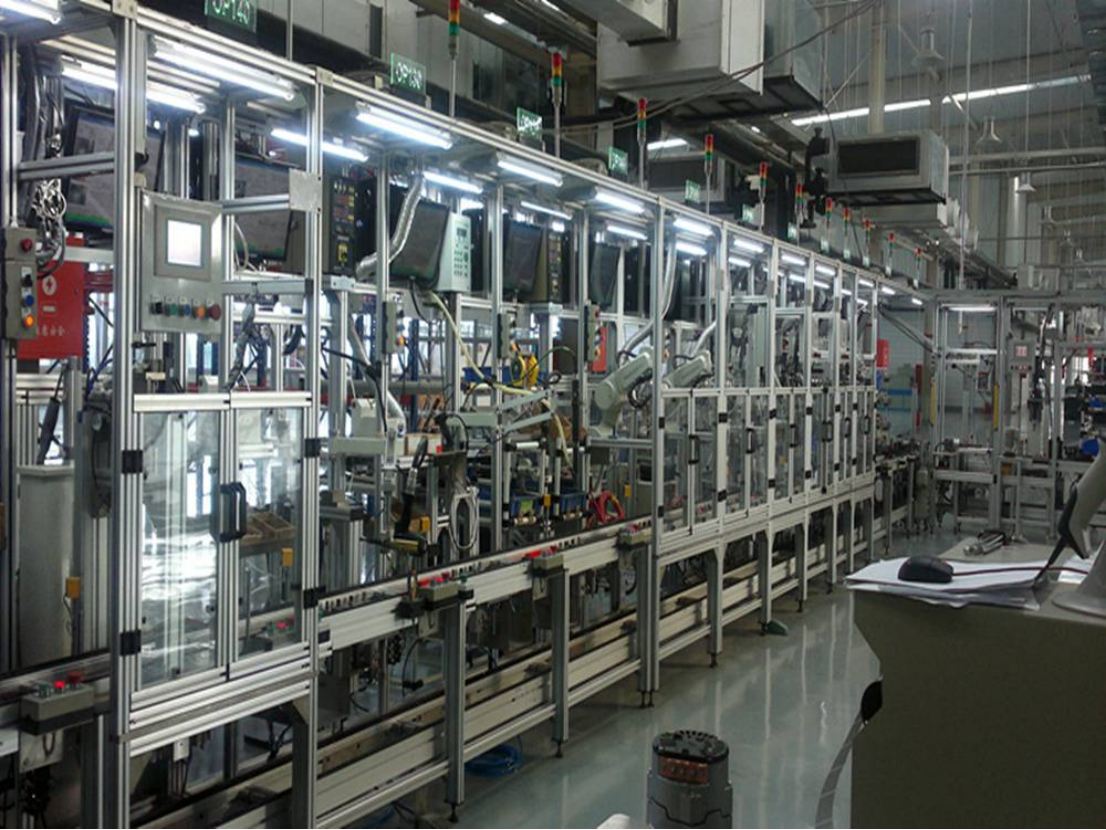

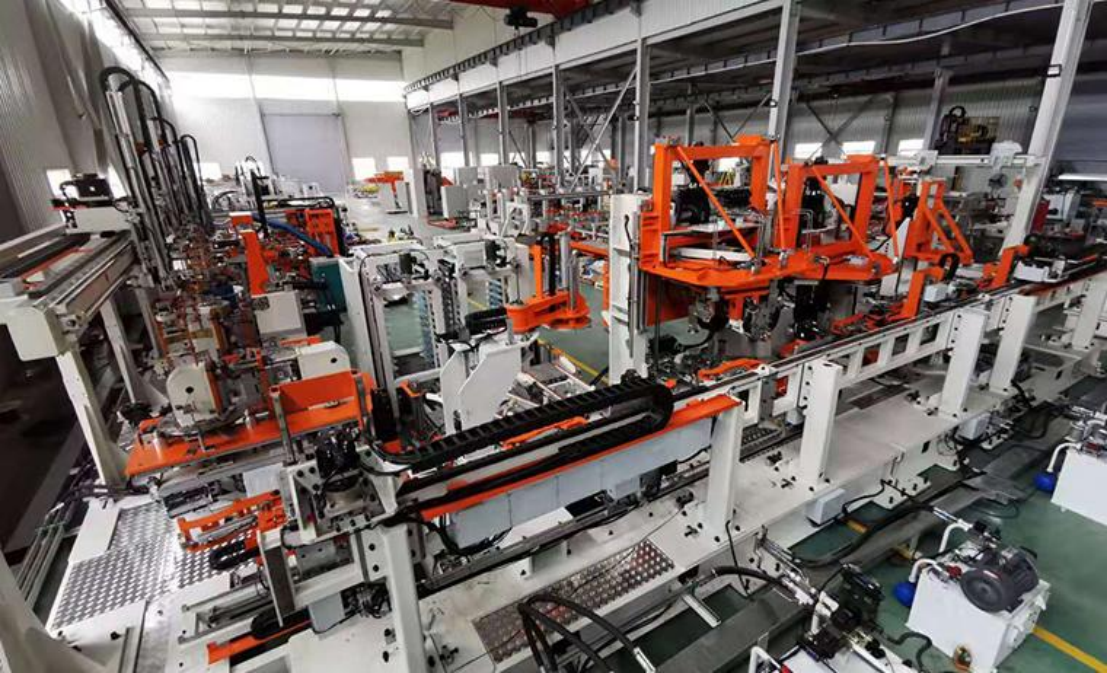

這條生產線原本已經采用了西門子S7-1500系列PLC作為控制核心，PROFINET網絡構成了主控系統的高速神經脈絡。新加裝的電力儀表需要實時采集各臺重要生產設備的電流、電壓、功率、電能等參數，為能耗分析和預防性維護提供數據支撐。

然而問題在于，這些性價比優異的電力儀表普遍只支持MODBUS RTU協議，而產線主控的西門子PLC原生并不支持此協議。如果全部更換為PROFINET接口的儀表，成本將大幅增加。這種情況下，采用PROFINET到MODBUS RTU的網關成為了最經濟實用的解決方案。

技術方案實施

我選擇了一款專業的協議轉換網關，讓其作為PROFINET從站接入主站PLC，同時作為MODBUS RTU主站連接多臺電力儀表。在硬件連接上，PROFINET端通過網線連接到PLC的交換機，MODBUS RTU端則采用屏蔽雙絞線以總線方式串接各臺儀表，確保了通信的穩定性。

配置過程中，我先在TIA Portal中安裝了網關的GSDML文件，將其添加到PROFINET網絡并分配設備名稱。接著通過網頁登錄到網關的配置界面，設置MODBUS參數：波特率9600、8位數據位、無校驗、1位停止位。關鍵的一步是建立數據映射——將每個儀表需要讀取的保持寄存器地址映射到網關的輸入輸出數據區，這樣PLC就能通過訪問特定的IO地址來獲取儀表數據。

系統優勢與價值

這套系統投入運行后，效果顯著。操作員現在可以在HMI畫面上實時查看每臺設備的運行功率和累計能耗，工程師則利用歷史數據進行分析，精準定位了多個能耗異常點。通過分析電壓波動和諧波數據，我們還發現了一起潛在的電源質量問題，及時避免了精密加工設備的異常停機。

經驗總結

這個項目讓我深刻體會到，在工業自動化系統集成中，協議轉換技術是實現設備互聯互通的關鍵。選擇合適的網關設備，合理規劃網絡結構和數據映射，不僅能節省改造成本，還能充分發揮現有設備的潛力。這種PROFINET轉MODBUS RTU的解決方案，為生產線能耗監測提供了一條可靠的技術路徑，最終幫助企業實現了節能降耗和預防性維護的目標。

通過這次實踐，我更加確信，優秀的自動化工程師不僅要懂技術，更要從實際需求出發，找到最適合的解決方案，讓不同的設備和技術和諧共處，共同服務于生產優化。
