電子負載是電力電子實驗室、電源研發、生產測試等領域的必備儀器。電子負載的核心是利用功率半導體器件（如 MOSFET 或 IGBT）作為可控的消耗元件。通過調節這些功率器件的導通程度（即改變其等效電阻），來控制從待測設備吸收電流的大小。

內部的控制環路會實時監測電壓和電流，并與用戶設定的值進行比較，不斷調整功率器件的狀態，以確保負載按照設定的模式（恒流、恒壓、恒阻、恒功率）工作。

通常情況下電子負載中比較著重強調的指標為

1電流變化率：指電子負載改變電流時的速度，單位通常是A/μs。這個值越大，意味著電流爬升或下降的“斜率”越陡峭。目前6Kw150V的低壓電子負載產品中較高的電流爬升率已經可以達到40A/us。

2瞬態頻率：這個指標綜合反映了負載進行周期性動態測試的能力。頻率越高表示它能在極短時間內完成一次電流變化循環，這一功能適合測試電源對高頻負載變化的響應。

電子負載的核心參數中，除了電流斜率之外，還要一個容易被忽略的指標，即電流的最小爬升時間，最小爬升時間能一定程度上反應出電子負載的控制帶寬情況，也能比較真實反應負載的動態頻率能力。

艾德克斯IT8700P+ 系列多通道電子負載，即在小功率電子負載矩陣中（200-800w）做到了滿電流12A/us的高速電流爬升率。

同時在小電流變化下也縮短了電流的最小爬升時間。

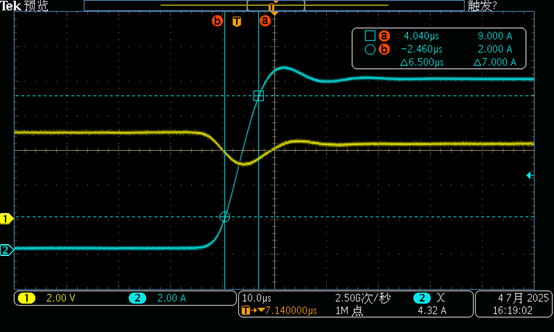

0.1A-10A 電流爬升 實際斜率 1.07A/us

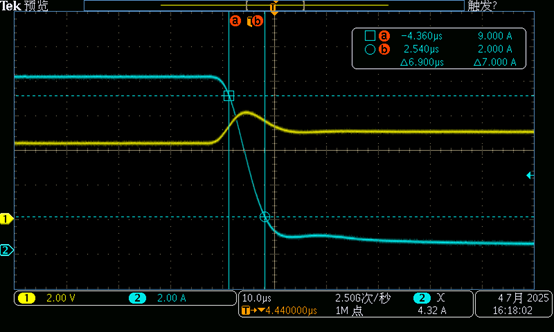

10A-0.1A 電流下降 實際斜率 1.01A/us

這一指標在板載電源芯片測試中尤為突出，板載電源IC通常電流較小，但有可能同時具備2-3路的輸出，IT8700P+系列負載同時也具備多通道同步控制功能，能夠更加便捷的應對此類產品的測試。

此外憑借通道間并聯的特征，IT8700P+系列電子負載還可以滿足

1多路輸出電源的同步測試

測試產品：測試如PC電源、服務器電源、工業電源模塊等，它們通常同時輸出+12V、+5V、+3.3V等多種電壓。

測試內容：使用多通道電子負載的每個通道獨立對應一路輸出，并同時施加負載。這可以真實模擬電源在實際工作中的狀態，精確測量：交叉調整率（當某一路負載劇烈變化時，對其他路輸出電壓的影響）。整體效率：在真實的多路加載條件下測量輸入輸出功率，計算效率。

優勢：與傳統順序測試相比，測試時間大幅縮短，且能發現順序測試無法暴露的潛在問題。

2主備電冗余電源系統測試

測試產品：數據中心、通信設備中常采用N+1或2N冗余電源系統。

測試內容：用多個通道同時模擬多個冗余電源的負載，測試系統的均流性能、故障切換時間（當一路電源模擬故障時，系統能否無縫切換到備用電源）等可靠性指標。

此外，憑借小尺寸的特征多通道電子負載也是高效率自動化測試的理想選擇。通過ATE系統集成滿足電源適配器，充電寶等產品的生產線自動化下線檢測。
