綠電直連架構是串聯“綠電生產端 - 傳輸鏈路 - 用戶負荷端 - 儲能調節端” 的核心骨架，其選型直接決定項目的綠電消納率、供電穩定性與全生命周期經濟性。錯誤的架構選擇可能導致綠電棄電率超 30%、運維成本激增 40%，甚至因并網合規問題停滯。本文圍繞 “架構分類 - 選型維度 - 關鍵設備選型要點 - 避坑指南” 四大模塊，西格電力提供可落地的選型方法論，綠電直連管理系統，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，幫助不同類型用戶找到適配的綠電直連路徑。

一、綠電直連架構核心分類：按“傳輸距離 + 資源形態” 劃分 4 大類型

綠電直連架構的本質差異在于“綠電生產與消費的空間關系” 及 “資源聚合方式”，據此可分為四大基礎類型，各類型在技術邏輯、適用場景上形成明確邊界。

1. 分布式就近直連架構（近距離?小容量）

• 核心定義 ：綠電生產端（如廠房屋頂光伏、園區小型風電）與用戶端位于同一區域（半徑≤5 公里），通過園區 / 廠區內部配電網實現 “生產 - 消費” 直接對接，無需接入公共電網主網。
• 技術鏈路 ：分布式綠電設備（光伏逆變器/ 風電變流器）→ 園區智能配電網（含智能電表、負荷監測終端）→ 用戶負荷，多余電量優先存入園區配套儲能（1-10MW/2-40MWh 電化學儲能），或通過 “隔墻售電” 共享給周邊用戶。
• 關鍵組件 ：低壓并網逆變器（380V/10kV）、集裝箱式磷酸鐵鋰儲能、園區綠電管理平臺（支持出力監測與負荷匹配）。
• 適用場景 ：城市工業園區（如蘇州工業園區）、大型社區（萬科零碳社區）、高校校園，用戶負荷集中（總負荷≤50MW），且自身具備分布式綠電資源。
• 核心優勢 ：初始投資低（100-300 萬元 / MW）、并網流程簡單（低壓并網無需電網公司復雜審批）、運維便捷（設備集中管理）。

2. 點對點專線直連架構（中距離?大容量）

• 核心定義 ：單一大型綠電基地（100MW 以上光伏 / 風電場）與單一高耗能用戶（如鋼鐵廠、數據中心）之間，建設專屬輸電專線（110kV/220kV），綠電不經過公共電網直接輸送。
• 技術鏈路 ：綠電基地（光伏陣列/ 風電機組）→ 升壓站（35kV→110kV）→ 專屬輸電專線 → 用戶側降壓站 → 用戶負荷，配套大容量儲能（20-100MW/80-400MWh）平抑綠電波動。
• 關鍵組件 ：高壓輸電線路（架空線/ 電纜）、主變壓器（110kV/220kV）、高壓儲能 PCS（支持 110kV 并網）、直連監控系統（實時監測電壓 / 電流 / 功率因數）。
• 適用場景 ：年用電量≥1 億 kWh 的工業用戶（如汽車工廠、化工企業）、超大型數據中心（阿里張北數據中心），綠電基地與用戶距離 10-50 公里，供需雙方均有長期穩定合作意愿。
• 核心優勢 ：綠電消納率高（可達95% 以上）、供電穩定性強（專屬線路不受公共電網波動影響）、長期經濟性優（避免電網過網費支出）。

3. 跨區域網格直連架構（遠距離?集群化）

• 核心定義 ：多個綠電基地（如西北風電、西南光伏）與多個用戶集群（如長三角/ 珠三角負荷中心）通過特高壓 / 超高壓通道連接，形成 “多對多” 網格狀直連網絡，由區域調度中心統一協調。
• 技術鏈路 ：跨區域綠電基地集群→ 特高壓換流站（±800kV）→ 特高壓輸電通道 → 區域配電網格 → 用戶集群，配套 “電化學儲能 + 氫儲能” 多技術融合系統（電化學負責日內調峰，氫儲能負責跨季調峰）。
• 關鍵組件 ：特高壓直流輸電設備、區域AI 調度平臺（含綠電預測 / 負荷匹配算法）、鹽穴氫儲能設施、虛擬電廠（VPP）聚合系統（整合分散用戶負荷）。
• 適用場景 ：省級/ 國家級綠電輸送項目（如 “西電東送” 綠電專項通道）、跨區域城市集群（粵港澳大灣區綠電直連網絡），綠電基地與用戶距離 50-1000 公里，總綠電規模≥1000MW。
• 核心優勢 ：資源配置效率高（實現跨區域綠電互補）、抗風險能力強（多基地/ 多通道保障供電）、符合國家能源戰略（助力 “雙碳” 目標落地）。

4. 虛擬直連架構（無物理專線?靈活適配）

• 核心定義 ：綠電生產端注入公共電網，用戶通過“物理購電 + 綠電證書（REC）確權” 實現 “虛擬直連”，本質是 “電網傳輸 + 金融確權” 的結合，無需建設專屬物理鏈路。
• 技術鏈路 ：綠電基地→ 公共電網 → 用戶負荷，同時通過綠電交易平臺完成 “綠電生產數據上傳→綠電證書生成→用戶購買確權”，用戶側僅需安裝綠電計量裝置。
• 關鍵組件 ：綠電交易平臺（北京/ 廣東電力交易中心）、綠電溯源系統（符合 GB/T 37945-2020 標準）、用戶側智能計量終端、金融結算系統。
• 適用場景 ：中小型用戶（商業綜合體、連鎖超市，年用電量≤1000 萬 kWh）、分散用戶（寫字樓、中小企業），無法承擔專線建設成本，或綠電基地與用戶距離超 1000 公里。
• 核心優勢 ：初始投資極低（5-20 萬元 / MW）、靈活性高（可隨時切換綠電供應商）、流程簡單（無需復雜并網審批）。

二、架構選型5 大核心決策維度：跳出 “技術優先” 陷阱，聚焦 “場景適配”

選型需綜合“用戶需求、成本預算、政策合規、技術成熟度、未來擴展性”，避免單一維度決策，確保架構兼具實用性與前瞻性。

1. 維度一：用戶需求畫像 —— 明確 “用多少、要多久、穩不穩”

用戶需求是選型的根本依據，需從3 個子維度精準拆解：

• 負荷規模與特性：

小負荷（≤10MW，如商業綜合體）：優先虛擬直連（無需專線成本）；

中負荷（10-100MW，如中型園區）：選分布式就近直連（自有綠電）或點對點專線（外部綠電）；

大負荷（＞100MW，如鋼鐵廠）：需點對點專線或跨區域網格（保障供應規模）。

• 綠電占比目標：

低占比（≤30%，基礎減排）：虛擬直連（通過證書快速達標）；

中高占比（60%-90%，零碳轉型）：分布式就近直連 + 儲能（穩定消納）；

100% 占比（零碳示范）：跨區域網格 + 多儲能（多基地互補，避免波動）。

• 供電可靠性要求：

一般要求（允許短時停電，如普通工廠）：基礎架構+ 小型儲能；

高要求（MTBF≥99.99%，如數據中心）：點對點專線 +“儲能 + 備用電源” 雙保障。

2.維度二：成本預算測算—— 平衡 “短期投入” 與 “長期收益”

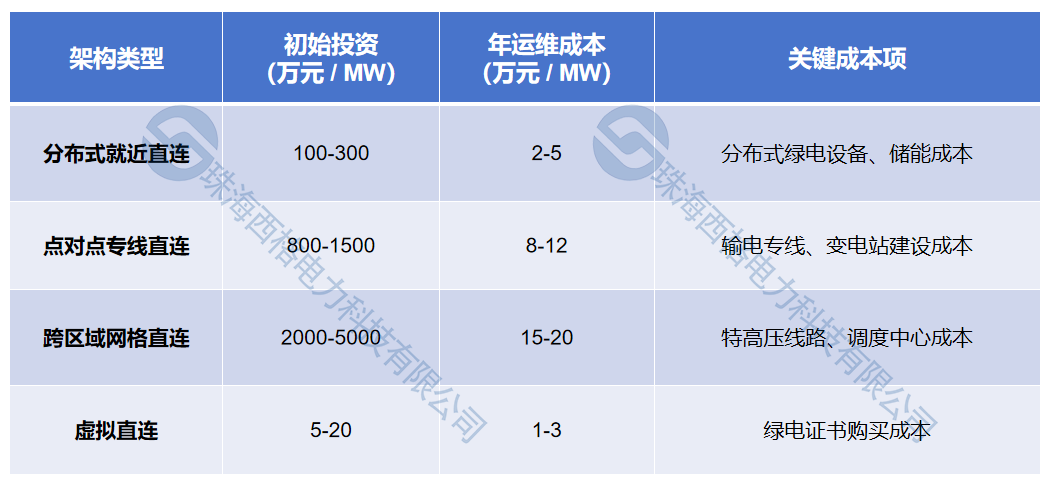

需計算“全生命周期成本（LCOE）”，而非僅看初始投資，核心成本構成如下表（以下成本構成僅供參考）：

選型建議：

成本敏感型（中小企業）：虛擬直連（初始投入最低）；

長期導向型（大型企業）：點對點專線（避免長期證書支出，20 年周期成本更低）；

政策補貼型（零碳試點）：跨區域網格（利用補貼分?jǐn)偢咄度耄?/p>

3. 維度三：政策合規性 —— 確保 “能并網、能交易、能確權”

架構需符合國家及地方政策要求，避免合規風險：

并網合規：

分布式就近直連：低壓并網（≤380V）無需審批，高壓并網（10kV）需備案；

點對點專線：需電網公司“專線并網許可”，線路走廊需提前審批；

虛擬直連：需在合規交易平臺注冊（如全國綠電交易平臺），用戶需具備準入資格（年用電量≥100 萬 kWh）。

確權合規：

物理直連（前3 類）：以 “實際直供量” 確權，需安裝專用計量裝置；

虛擬直連：以“綠電證書” 確權，需確保證書來源合規（避免 “一電多證”）。

4. 維度四：技術成熟度 —— 規避 “新技術陷阱”，優先 “穩定可靠”

核心技術的成熟度直接影響系統穩定性，選型時需“優先成熟技術，謹慎試點技術”：

儲能技術：

短時調峰（0.5-8 小時）：磷酸鐵鋰儲能（市場占有率＞80%，故障率＜1%/ 年）；

長時儲能（＞100 小時）：氫儲能目前成熟度低（效率＜40%），僅跨區域網格試點可用。

輸電技術：

近距離（≤50 公里）：架空線 / 電纜（成熟度 100%）；

遠距離（＞500 公里）：特高壓直流（±800kV，如 “青豫直流” 穩定運行 5 年）。

調度系統：

中小型架構：選標準化平臺（如南網科技、陽光電源成熟方案）；

大型架構：定制化開發需基于成熟算法（LSTM 預測、MPC 調度），避免自研全新算法。

5. 維度五：未來擴展性 —— 預留 “升級空間”，應對需求變化

架構需考慮3-5 年需求增長，預留擴展接口：

負荷增長：

分布式架構：逆變器、變壓器預留擴容空間；

專線架構：按“未來 5 年最大負荷” 設計線路容量，避免重建。

技術擴展：

儲能系統：預留并聯接口，支持新增儲能單元；

調度系統：模塊化設計，支持新增綠電/ 用戶接入，無需重構。

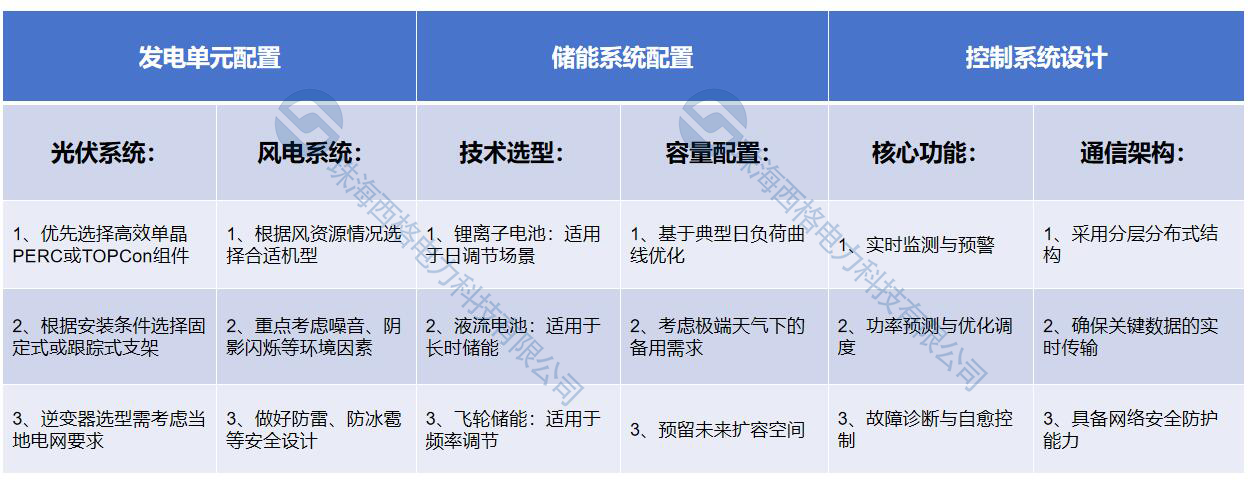

五、關鍵設備選型要點

六、四、選型避坑指南：4 大常見誤區與解決方案

誤區1：盲目追求 “技術先進”

問題：選用未成熟技術（如新型氫儲能）導致系統故障；

方案：優先經過3 年以上市場驗證的技術，試點技術僅小比例應用。

誤區2：忽視 “全生命周期成本”

問題：僅看初始投資選虛擬直連，長期證書成本超物理直連；

方案：按20 年周期測算 LCOE，而非僅看 1-2 年成本。

誤區3：未預留擴展空間

問題：負荷增長后架構無法升級，需重建；

方案：按“當前負荷 1.5 倍” 設計容量，預留接口。

誤區4：忽視政策變化

問題：虛擬直連依賴證書，若政策調整證書價格上漲；

方案：長期項目優先物理直連，規避政策波動風險。

沒有“最優架構”，只有 “最優適配”

綠電直連架構的選型需跳出“技術對比” 的單一視角，以 “用戶需求” 為核心，結合成本、政策、技術、擴展性綜合決策。分布式就近直連是 “小而美” 的優選，點對點專線是 “中大型用戶” 的長期解，跨區域網格是 “國家級項目” 的必然選擇，虛擬直連是 “中小型用戶” 的靈活方案。唯有精準匹配場景，才能實現綠電直連從 “項目落地” 到 “價值最大化” 的跨越，為零碳轉型提供堅實支撐。
