在 PCB 設計領域，“阻抗” 是決定信號能否穩定傳輸?shù)年P(guān)鍵。不少工程師曾因忽視阻抗匹配，遭遇信號反射、串?dāng)_等問題，導致產品調試反復卡殼。其實，只要掌握阻抗計算的核心邏輯，從參數準備到軟件實操都能輕松應對。今天這篇文章，用通俗語言拆解阻抗計算全流程，附詳細案例，新手也能快速上手！

一、為什么必須做阻抗計算？信號 “跑不動” 的根源在這

當電壓電流在傳輸線中傳播時，若特性阻抗不一致，就會像聲音碰到墻壁產生回聲一樣，出現 “信號反射”。在信號完整性領域，反射、串?dāng)_、電源平面切割等常見問題，本質上都是 “阻抗不連續” 導致的。

尤其是高頻、高速 PCB 設計，阻抗不匹配會直接影響信號傳輸速度和穩定性，甚至導致產品功能失效。因此，通過精準計算實現阻抗匹配，是保障 PCB 性能的核心步驟，缺一不可！

二、3 類核心阻抗模型，一張圖分清內層 / 外層差異

做阻抗計算前，首先要明確 “用什么模型算”。常用的 Polar.SI9000 工具，主要圍繞 3 類阻抗模型展開，每類模型又細分內層、外層版本，具體分類如下：

特性阻抗模型：外層特性阻抗模型、內層特性阻抗模型

差分阻抗模型：外層差分阻抗模型、內層差分阻抗模型

共面性阻抗模型：外層共面特性阻抗、內層共面特性阻抗、外層共面差分阻抗、內層共面差分阻抗

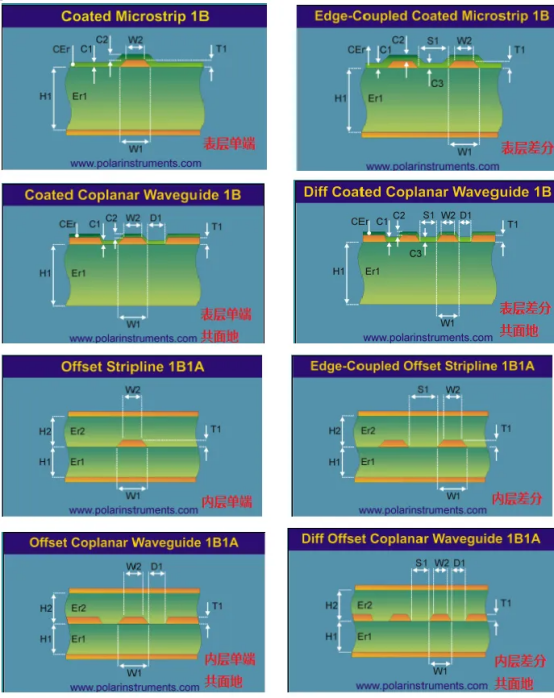

各類模型的結構差異，可參考下圖直觀理解：

三、計算前必懂：7 個必要條件 + 6 個影響因素

阻抗計算不是 “隨便填數”，需先明確核心參數，再理清影響因素，才能保證結果準確。

1. 7 個必要條件：少一個都算不了

就像做飯需要食材，阻抗計算必須提前準備以下 7 個參數：

板厚：PCB 整體厚度

層數：包含信號層數、電源層數

板材：如 FR-4、Rogers 等

表面工藝：鍍金、噴錫等

阻抗值：設計目標（如 50Ω、90Ω）

阻抗公差：允許的誤差范圍（如 ±10%）

銅厚：內層、外層銅箔厚度（1OZ=0.035mm，常用單位）

2. 6 個關鍵影響因素：參數含義看這張圖

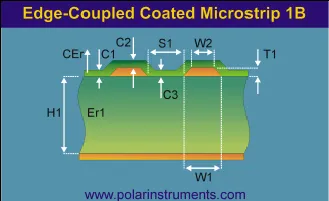

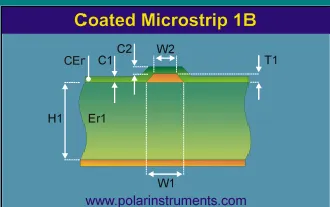

阻抗數值會受 6 個因素影響，每個因素的具體定義，可通過下圖中的參數標注理解：

各參數具體含義如下：

H1：介質厚度（PP 片或板材，不含銅厚）

Er1：介電常數（多種 PP / 板材壓合時取平均值）

W1：阻抗線下線寬；W2：阻抗線上線寬

T1：成品銅厚

Cer：綠油介電常數（固定值 3.3）

C1：基材綠油厚度（通常按 0.8mil 計算）

C2：銅皮 / 走線上綠油厚度（通常按 0.5mil 計算）

Zo：最終計算的阻抗理論值

3. 小技巧：上下線寬關系表

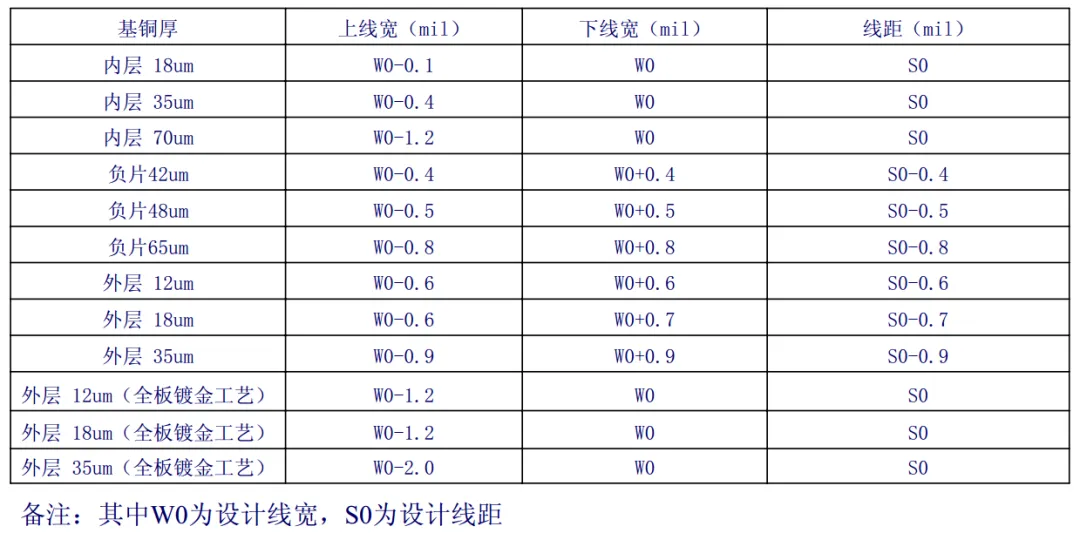

上下線寬（W1 和 W2）并非固定值，會受銅厚、工藝影響，具體對應關系可參考下表，計算時直接查表即可：

（注：表中 W0 為設計線寬，S0 為設計線距，不同銅厚、工藝對應不同偏移值）

四、板材參數速查：FR-4、Rogers 不用再翻手冊

板材的介電常數、厚度是阻抗計算的核心輸入，不同板材參數差異大，這里整理了常用板材的關鍵數據，直接套用即可。

1. 普通 FR-4 芯板：生益及同等材料

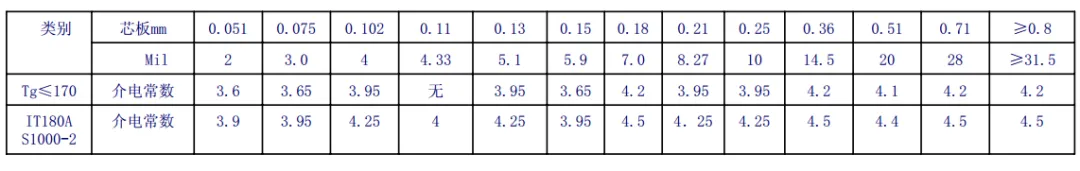

FR-4 是最常用的板材，生益 FR-4 芯板的厚度（mm/mil）與介電常數對應關系如下，設計時按板厚需求選擇：

2. PP 片（半固化片）：常用型號參數固定

PP 片是層壓的關鍵材料，常見型號的厚度和介電常數如下：

106 型：厚度 0.04mm

1080 型：厚度 0.06mm

2116 型：厚度 0.11mm

7628 型：厚度 0.19mm

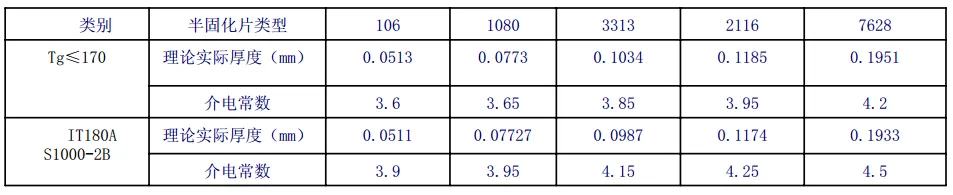

具體參數可參考下表：

3. Rogers 板材：高頻設計必備

高頻 PCB 常用 Rogers 板材，其介電常數穩定，關鍵參數如下：

Rogers4350：0.1mm 厚度介電常數 3.36，其他厚度 3.48

Rogers4003：介電常數 3.38

Rogers4403 半固化片：介電常數 3.17

4. 層壓注意事項：避免 “踩坑”

多層板由芯板和 PP 片壓合而成，需遵守 4 個規則，避免層間錯位、外觀差等問題：

不允許 4 張及以上 PP 片疊放，易 “滑板”（層間錯位）

7628 型 PP 片不能放外層，表面粗糙影響外觀

3 張 1080 型 PP 片不能放外層，同樣易滑板

芯板（CORE）厚度≥0.11mm，6 層板用 2 塊芯板，8 層板用 3 塊芯板

五、實測厚度≠理論厚度！這個公式幫你校準

計算時會發現，理論板厚和實際測量值有偏差，問題出在 “銅厚” 和 “殘銅率” 上。

1. 殘銅率：怎么定義？怎么取值？

殘銅率是 “板上有銅面積 / 整板面積” 的比值：

未加工原材料：100%

蝕刻光板：0%

電源地平面：通常取 70%

信號層：通常取 23%

表層：取 1（默認全銅覆蓋）

2. 實測厚度計算公式

想得到準確的實測厚度，用以下公式計算：實測厚度 = 理論厚度 - 銅厚 1×(1-X1)- 銅厚 2×(1-X2)（X1、X2 為對應層的殘銅率，銅厚單位：1OZ=0.035mm）

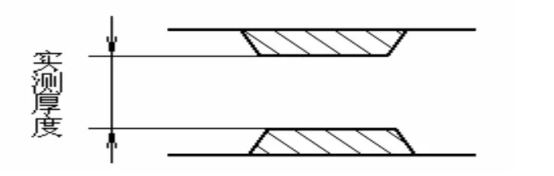

理論厚度與實測厚度的差異，可參考下圖理解：

六、實戰案例：6 層板阻抗計算全流程

光說不練假把式，這里以 6 層板為例，帶大家從需求分析到結果輸出，完整走一遍阻抗計算步驟。

1. 明確設計需求（已知條件）

板厚：1.2mm（允許誤差 ±0.12mm）

板材：FR-4

層數：6 層

銅厚：內層 1OZ，表層 0.5OZ

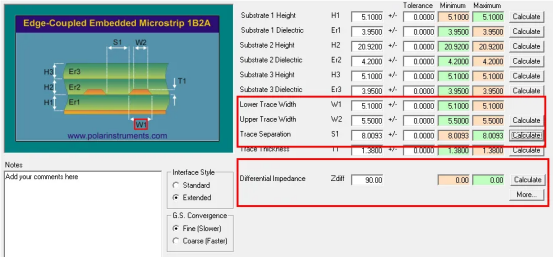

目標阻抗：表層 50Ω 單線阻抗，內層 90Ω 差分阻抗

2. 設計層壓結構

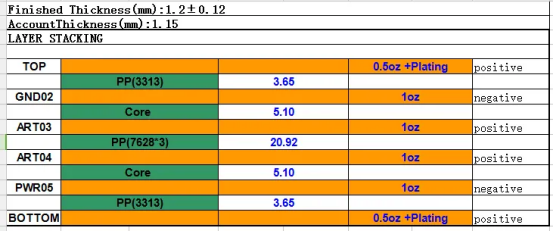

根據芯板、PP 片參數，結合板厚需求，設計的 6 層層壓結構如下，關鍵參數已標注：

關鍵計算：PP 片實測厚度

PP（3313）實測值 = 0.1034mm（理論值）-0.035/2mm×(1-1)（表層 0.5OZ，殘銅率 1）-0.035mm×(1-0.7)（內層 1OZ，殘銅率 70%）=0.0929mm=3.65mil

PP（7628*3）實測值 = 0.1951×3mm（理論值）-0.035×(1-0.23)（內層 1OZ，信號層殘銅率 23%）×2=0.5314mm=20.92mil

總厚度驗證

板子總厚度

= 0.5OZ+3.65mil+1OZ+5.1mil+1OZ+20.92mil+1OZ+5.1mil+1OZ+3.65mil+0.5OZ=1.15mm，符合 1.2±0.12mm 的要求。

3. 表層 50Ω 單線阻抗計算（SI9000 實操）

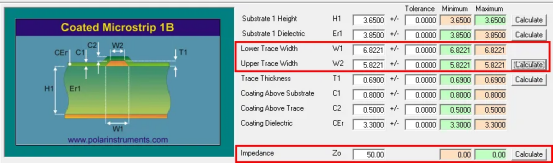

打開 SI9000 軟件，選擇 “外層特性阻抗模型”，填入層壓參數（H1=3.65mil、Er1=3.85、T1=0.69mil 等），計算得出理論線寬 W0=6.8mil。

考慮到實際走線難度，可微調線寬：當線寬調整為 5.5mil 時，阻抗 Zo=54.82Ω，在 50Ω±10%（45-55Ω）的公差范圍內，符合要求。

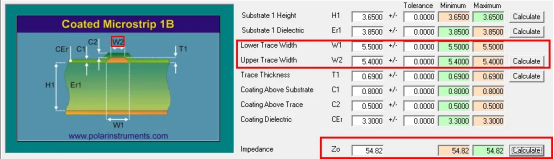

計算界面參考

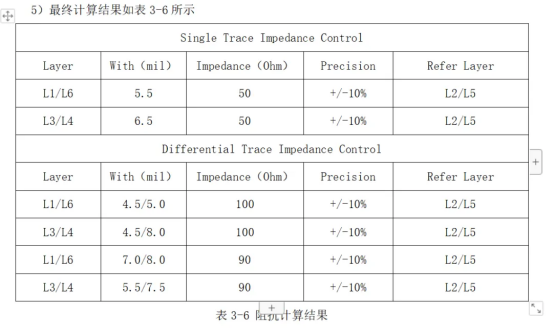

5. 最終計算結果匯總

所有阻抗計算結果整理如下，設計時可直接參考：

總結

阻抗計算看似復雜，實則是 “參數準備→模型選擇→軟件計算→結果微調” 的標準化流程。只要掌握必要參數的含義、板材特性和層壓規則，再結合實際案例練習，就能輕松搞定。希望這篇文章能幫你避開信號完整性的 “坑”，讓 PCB 設計更高效！
