優勢

• 提供對特殊物理功能的訪問權限

創建更逼真的仿真并獲取高精度結果

訪問燃燒和超音速分析領域的更多功能

使用您首選的CAD平臺

摘要

Simcenter FLOEFD是一款前置計算流體力學(CFD)軟件。它可直接在常用的計算機輔助設計(CAD)軟件中運行，讓用戶能夠通過3D模型對氣流和傳熱執行仿真，無需轉換數據或制作副本。Simcenter FLOEFD是Siemens Xcelerator軟硬件和服務業務平臺的構成之一。

Simcenter FLOEFD高級模塊提供了額外的特殊分析功能。它賦能您創建更逼真的仿真并獲取高精度結果，訪問燃燒和超音速分析領域的更多功能，并在您首選的CAD平臺上運行。

其物理功能包括：

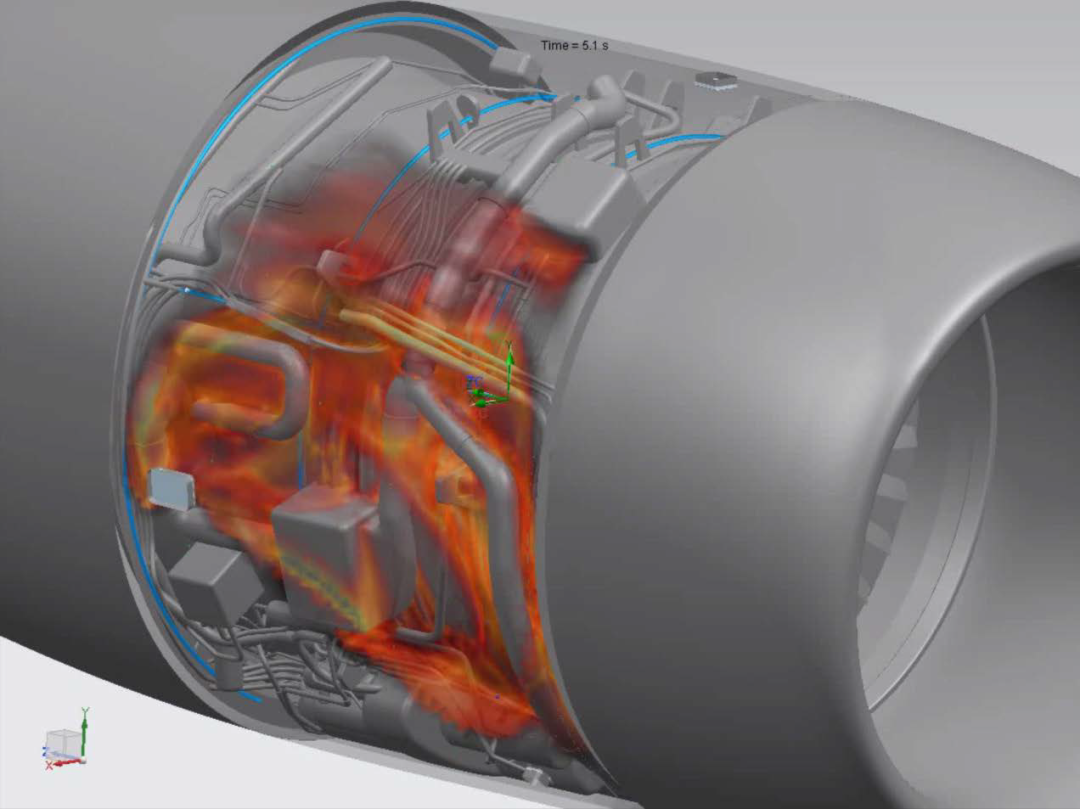

燃燒建模與分析

Simcenter FLOEFD高級模塊可用于考量氣相混合物燃燒的熱效應。平衡法適用于非預混燃燒（混合后立即開始快速燃燒）

預混燃燒的燃燒速率有限，需使用點火器來啟動。它涵蓋26種燃料和5種預定義的氧化劑。

燃燒質量分?jǐn)?shù)可提供可視化表征：

一氧化碳(CO)

二氧化碳(CO2)

氮(N2)

一氧化氮(NO)

二氧化氮(NO2)

二氧化硫(SO2)

水(H2O)

殘余燃料

殘余氧化劑

燃燒產物

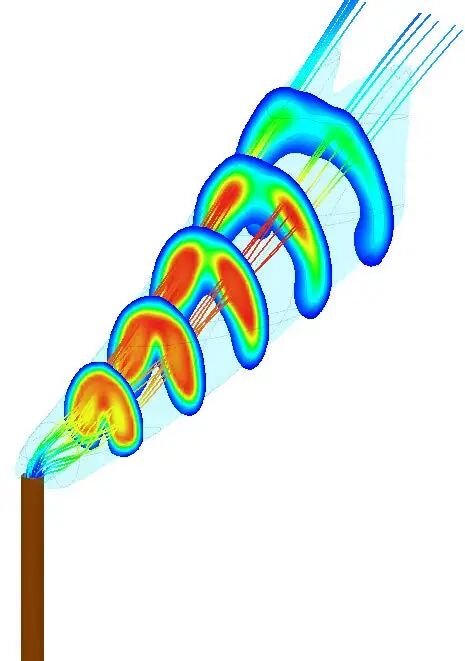

燃燒過程中的輻射

為了在燃燒用例下執行高精度的熱仿真，需考量主要輻射燃燒產物H2O和CO2的輻射。此選項要求提供離散縱坐標或蒙特卡洛高級輻射模型，因此需使用Simcenter FLOEFD HVAC或Simcenter FLOEFD LED模塊。

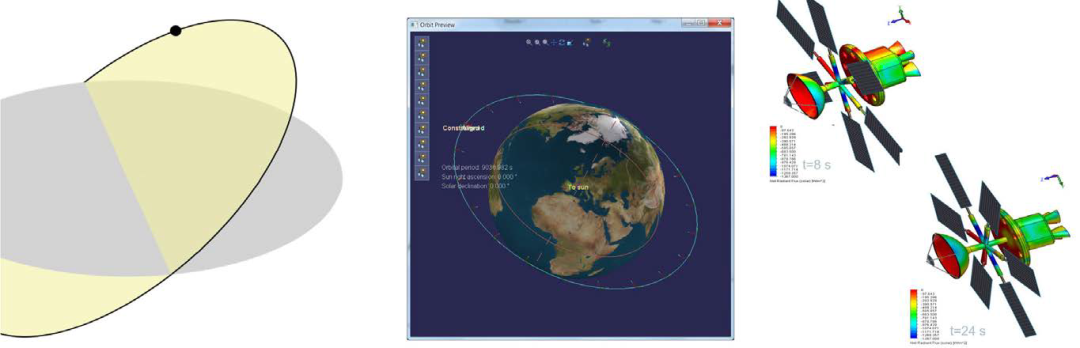

在軌輻射環境

針對航天器仿真，環境加熱主要源自陽光直射和行星或月球反射的陽光。Simcenter FLOEFD可應用于對太陽系行星（包括冥王星）和地球月球的在軌輻射環境執行建模。它還可以對用戶指定天體和航天器的軌道參數執行建模。

CFD分析

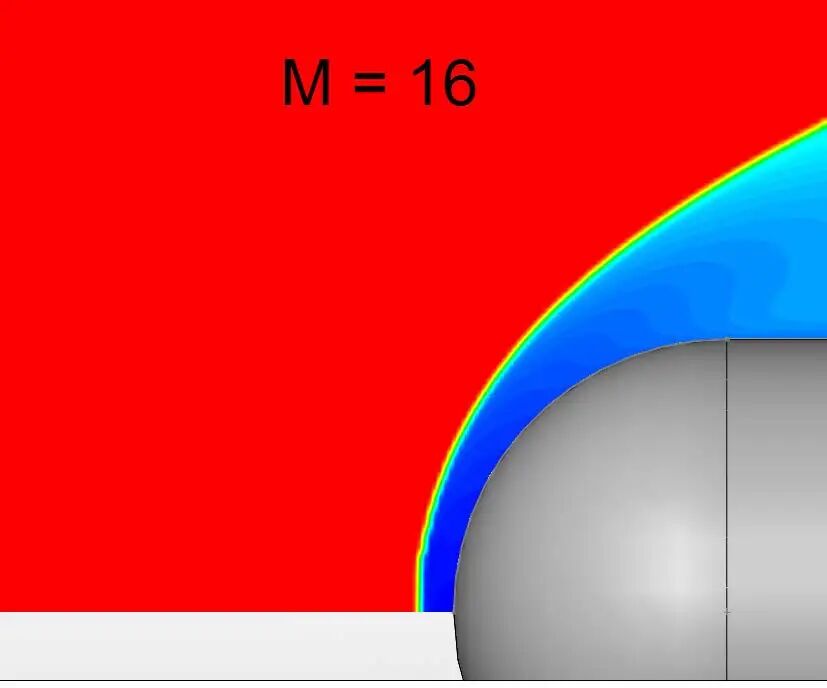

超音速功能支持通過Simcenter FLOEFD仿真超音速空氣流，并產生相應的效果：

馬赫數大于5且小于30的空氣流

高溫空氣解離和電離

薄沖擊層和粘性交互作用

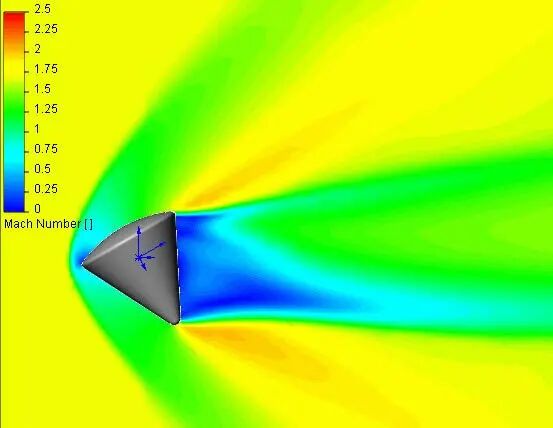

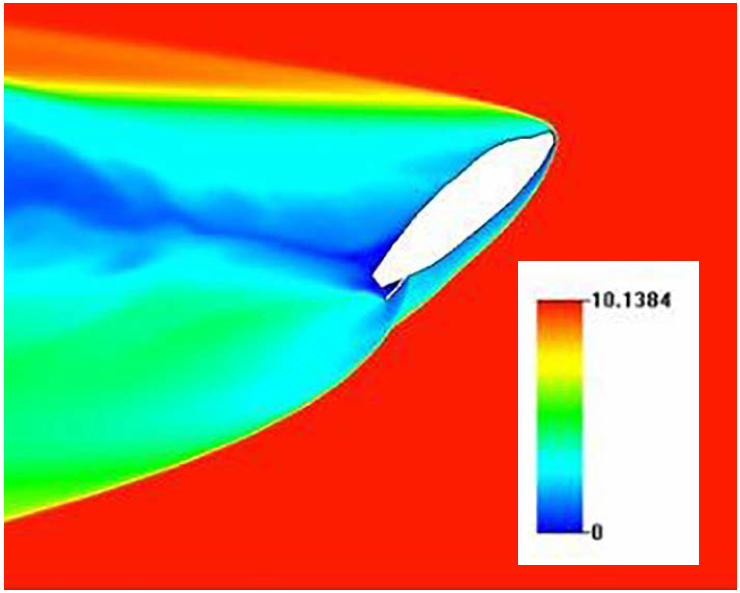

馬赫數

最小值=0 最大值=10.1384。

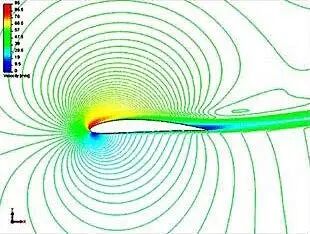

亞音速。

超音速。

薄膜凝結和水吸附

在需要水膜冷凝和結冰或相應的除冰和蒸發的仿真用例中，Simcenter FLOEFD高級模塊可提供依據環境條件考量此類影響的薄膜冷凝模型。針對特殊用例，甚至需將水膜吸附和解吸到固體中，方可生成高精度的仿真結果。
