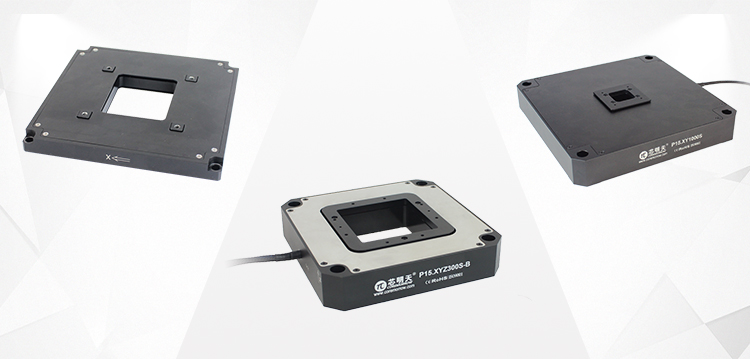

在精密制造與科研領域，納米級的定位精度往往是決定成敗的關鍵。為了滿足大行程與高精度的平衡需求，芯明天推出全新P15.XY1000壓電納米定位臺，在繼承P15系列卓越性能的基礎上，將單軸行程提升至1mm，同時延續納米級精度與高穩定性，為更大范圍的精密應用提供全新解決方案。

一、P15.XY1000S/K：超大行程與高精度的雙重突破

作為P15系列的大行程新成員，P15.XY1000S/K在保留系列核心優勢的基礎上，針對大范圍精密運動需求做了關鍵升級，核心亮點集中在兩點：

1.1mm/軸超大行程：覆蓋更廣闊的應用場景

P15.XY1000S/K實現了單軸行程可達1000μm，XY二維運動可覆蓋1mm×1mm的范圍，這意味著在處理大尺寸樣品，如更大面積的晶圓、生物組織切片時，無需頻繁移動樣品臺或調整光路，既能減少重復定位誤差，又能顯著提升檢測和加工效率。

2.納米級精度：溫度漂移零影響

高精度是壓電納米定位臺的核心價值，P15.XY1000S/K通過兩大設計保障精度：

1）內置高性能壓電陶瓷：響應速度快、輸出力穩定，確保運動的平順性與重復性；

2）閉環版本全橋設計：通過特殊的閉環全橋連接方式，可實時補償環境溫度變化帶來的誤差，避免溫度漂移對定位精度的影響，即使在長時間連續工作或溫度波動環境中，仍能穩定保持納米級定位精度。

二、產品優勢

P15.XY1000S/K延續了P15系列經過市場驗證的高可靠性優點，這些共同優勢讓P15.XY1000S/K系列成為眾多行業的首選：

1.無摩擦、高精度撓性導向系統：摒棄傳統機械導軌的摩擦磨損問題，撓性結構無間隙、無損耗，不僅壽命更長，還能保證長期使用后的精度穩定性，適合高頻次、長時間的精密操作如連續顯微成像、高頻激光掃描；

2.可選配閉環傳感器：根據需求靈活選擇開環或閉環版本，閉環版本精度更高，可達納米級；

3.掃描平整度高：運動過程中XY軸的線性度與角度跳動極小，F(xiàn)EA優化設計，確保在掃描過程中（如表面檢測、三維成像）數據無畸變、畫面無偏移；

4.具有中心通孔：專為透射光應用設計，如共焦顯微鏡、近場掃描光學顯微鏡等；

5.真空版本可選：可選拓展至真空環境應用，突破常規定位臺的環境限制。

三、典型應用

結合1mm超大行程與高穩定性，P15.XY1000S/K能在以下領域發揮關鍵作用：

1.半導體制造

大尺寸晶圓的加工和缺陷檢測中，1mm行程可覆蓋晶圓局部更大范圍區域，減少晶圓移動次數，提升加工效率與對準精度。

2.表面檢測與三維成像

對大面積金屬表面、復合材料樣品的微觀形貌檢測，P15.XY1000S/K可實現一次掃描覆蓋更大面積，避免多次拼接帶來的誤差，讓檢測數據更精準。

3.生物技術與微操作

在生物工程如胚胎操作、細胞分選中，大行程可適配更大的培養皿或生物芯片，同時納米級精度確保了微操作（如細胞注射）的成功率。

4.激光技術與微納加工

激光刻蝕、激光打標等微加工場景中，可幫助實現更大面積的微結構加工，同時高精度保障刻蝕圖案的一致性。

5.度量衡學與精密對準

在計量測量、光學對準等高精度測算場景中，可覆蓋更大的測量范圍，配合納米級精度，快速實現定位狀態，提升工作效率。

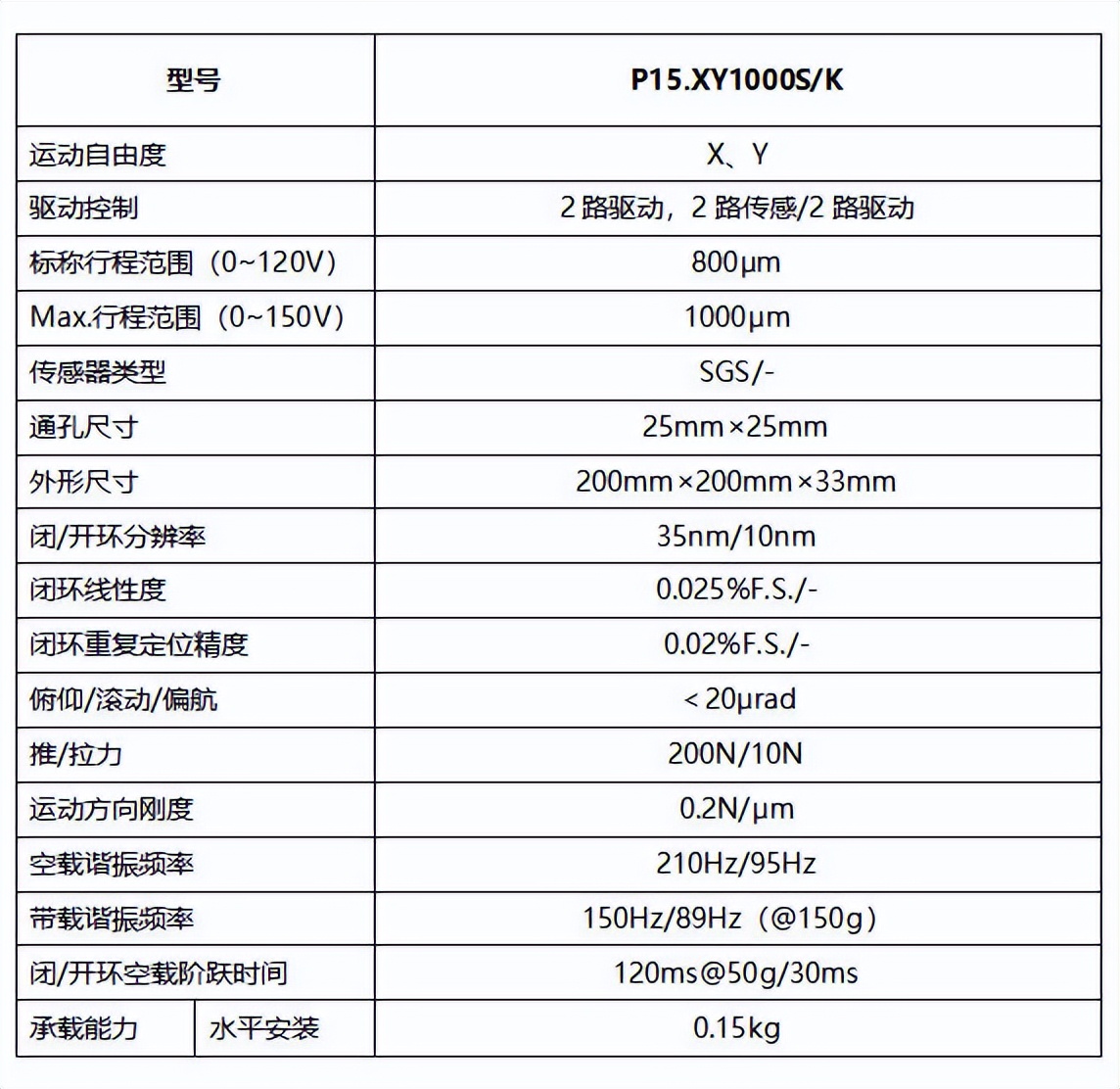

四、技術參數

推薦控制器

E70.D2S-L多通道壓電控制器是基于標準E70壓電控制器進行通信接口變換的兩通道壓電控制器，可通過串口、USB或網口進行數字通信，非常適用于驅動P15.XY1000S/K系列壓電納米定位臺。E70.D2S-L控制器采用DC24V供電，帶寬達10kHz，可通過模擬或數字信號進行控制，開/閉環可選。
