基于QXS320F280049芯片開發的2KW數字電源方案，如何實現雙核芯片控制PFC+LLC
在數字電源AC-DC變換中，使用PFC+LLC的硬件拓?fù)浣Y(jié)構。在PFC輸出母線電壓不固定(根據負載工況動態調整)同時LLC工作頻率范圍比較窄(增益曲線比較平緩)，動態要求高的應用中，PFC和LLC共同使用一顆QXS320F280049，CPU0控制PFC/CPU1控制LLC。

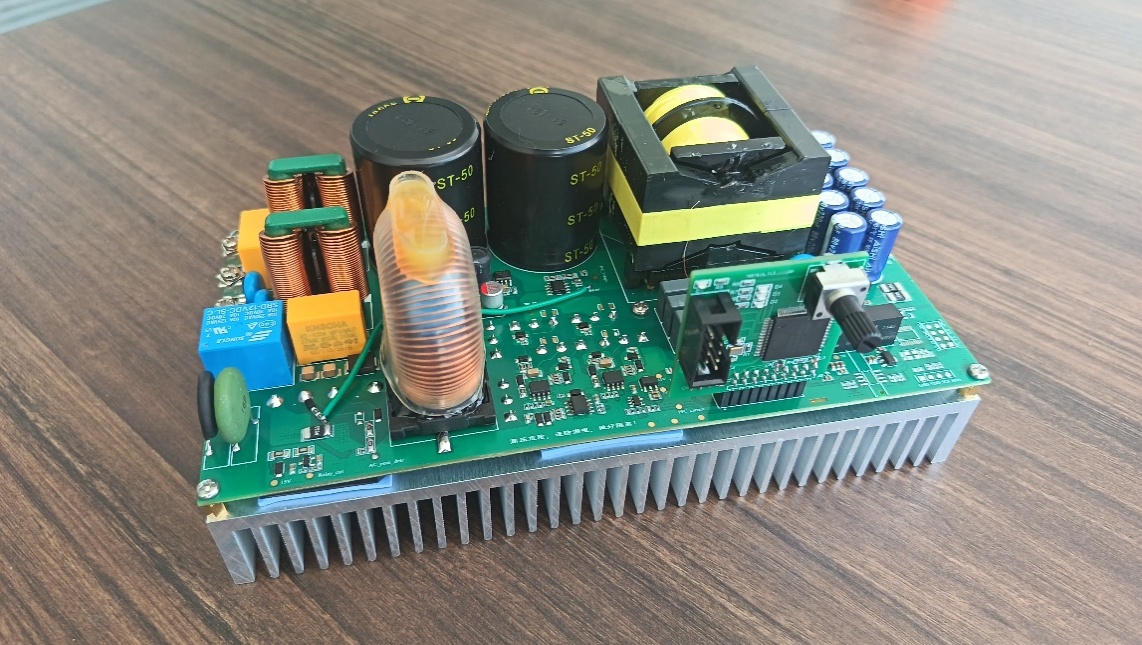

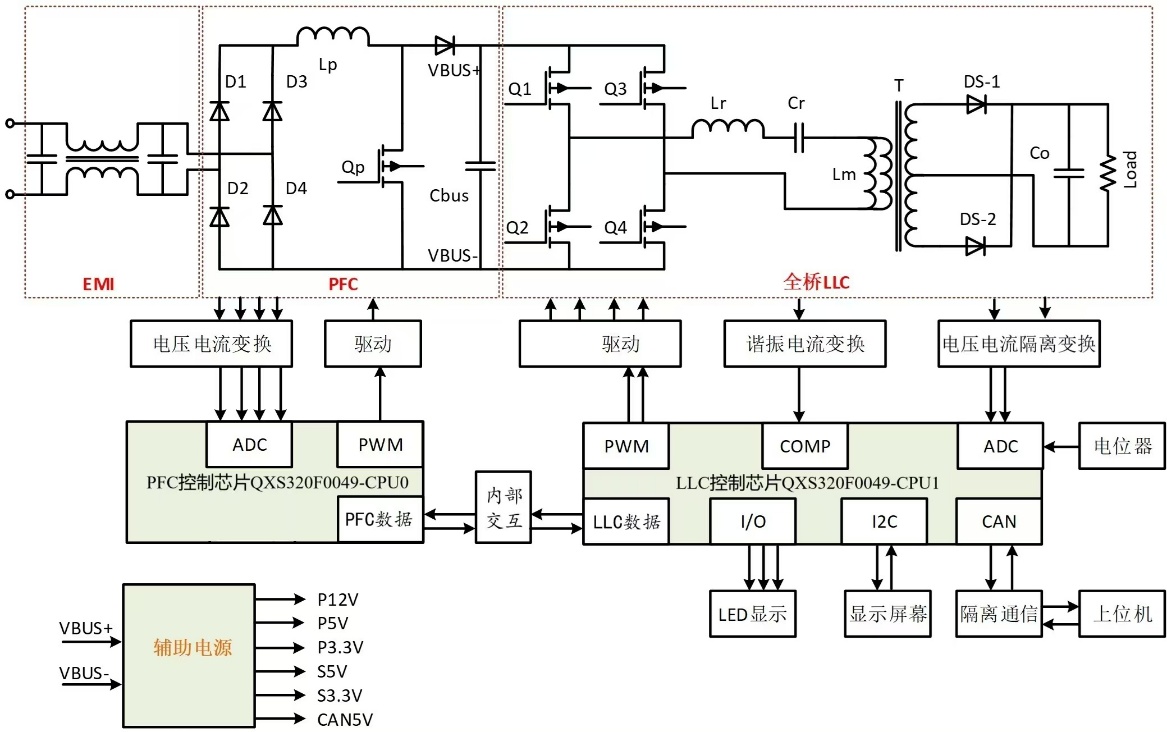

- 方案框圖
- 方案特性
- 單芯片控制二級拓?fù)銹FC+LLC
- 母線電壓可調
- 有利于實現大閉環控制應用
- 輸入iTHD<5%(半載以上)
- PF值>0.993(半載以上)
- 輸出紋波1%以內
- 輸出拋載響應10%以內

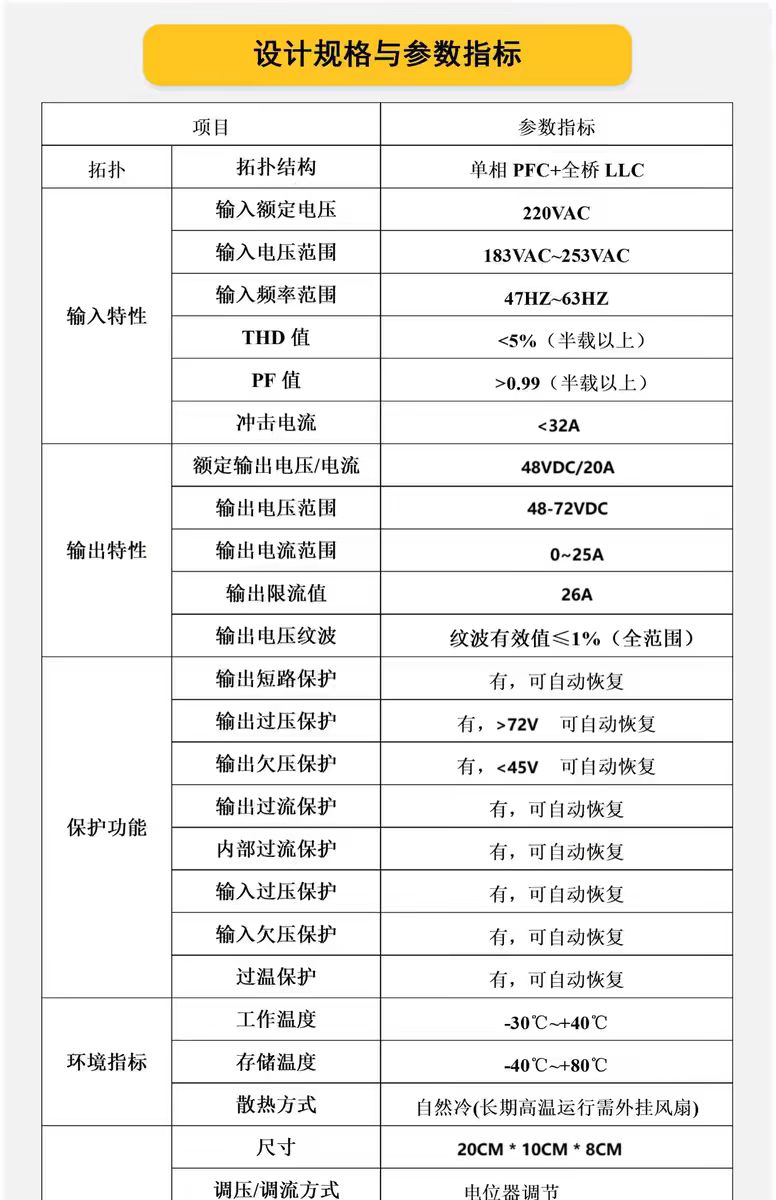

- 規格參數
