應用

風洞在高速車輛、軌道交通、大型土木工程、國防等領域，對目標空氣動力學特性研究提供關鍵試驗條件。風洞試驗為被測結構動力性能、安全等重要特性提供關鍵保障。本案例用戶需要研制自主可控的風洞測控系統，需要技術棧國產化，供應鏈國產化，同時還要提升測控實時性可靠性。

挑戰

客戶原有的測控系統采用進口的PXI LabVIEW RT結合上位工控機構成。由于原系統控制算法在上位工控機完成，系統實時性不能滿足用戶當前的需要。本次研制的新系統規劃通過麒麟RT操作系統等核心技術升級，滿足用戶當前和不久將來的測試需要。具體新系統的設計選型難點如下：

嵌入式實時控制器采用國產麒麟RT操作系統

應用C++和QT框架開發，具有良好的技術成熟度

多通道萬分之二高精度數據采集

多模塊多通道實時采集輸入、控制輸出

支持LabVIEW RT，在研發初期利用舊代碼實施原理驗證

解決方案

簡儀銳視測控軟硬件平臺，提供PXI硬件和麒麟、LabVIEW RT驅動。用戶通過簡儀一站式服務，獲得全套符合要求的軟硬件支撐。

經過多次POC驗證及現場演示，簡儀的PXI平臺既可以運行LabVIEWRT完全替代原有的進口PXI RT+工控機的系統。同時驗證了簡儀系統具有未來完全軟硬件國產化的能力。

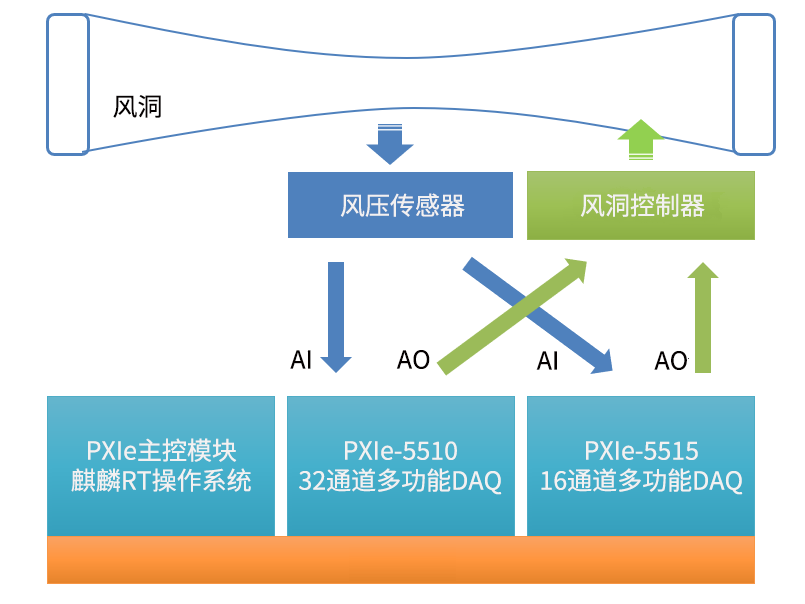

圖 1 簡儀風洞測控解決方案原理示意圖

圖 2 風洞試驗示意圖

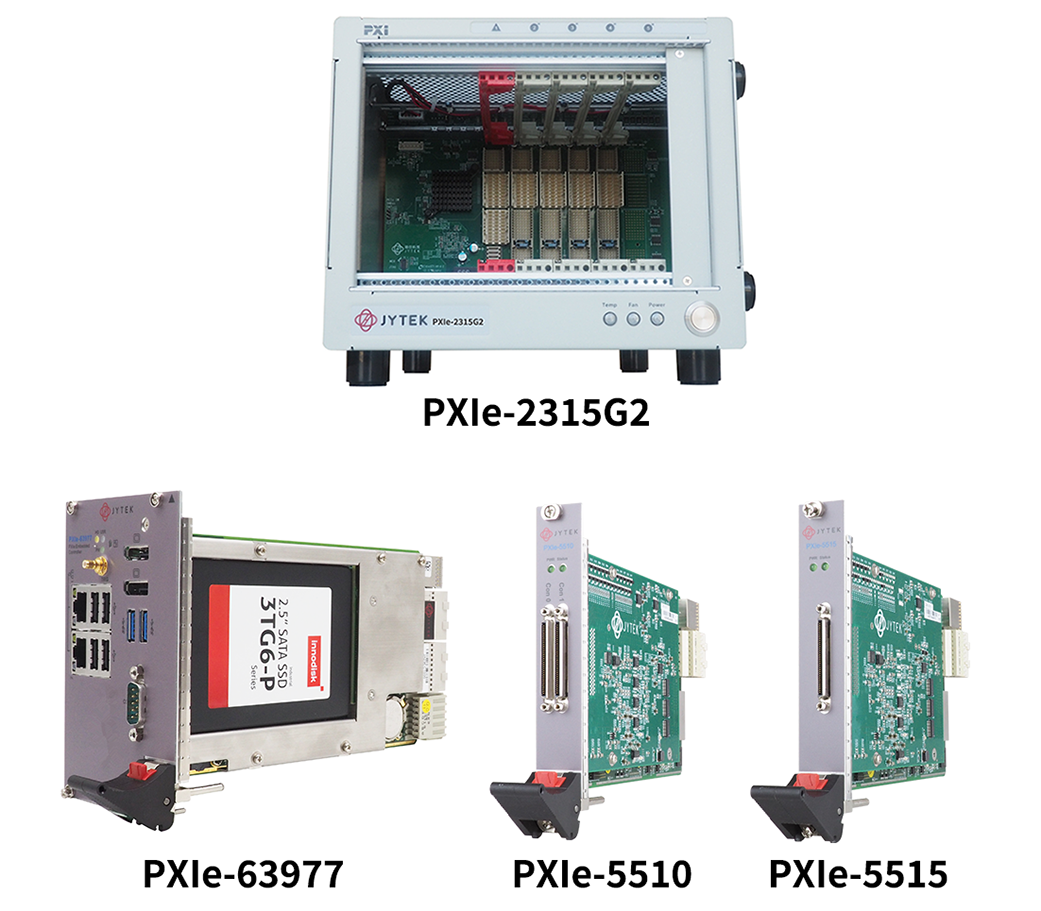

使用的簡儀產品

硬件

PXIe-2315G2：高數據傳輸帶寬5槽Gen2全混合PXI Express機箱

PXIe-63977：PXI Express控制器，支持麒麟RT操作系統

PXIe-5510：高精度140 ppm，18位分辨率，32通道，2 MS/s 多功能數據采集模塊

PXIe-5515：高精度140 ppm，18位分辨率，16通道，2 MS/s 多功能數據采集模塊

軟件

簡儀FirmDrive Linux底層驅動

簡儀基于MISD面向?qū)ο蟮腃++驅動庫

簡儀產品基于麒麟+QT的范例

為什么選擇簡儀

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過采用簡儀基于國產麒麟RT系統的PXIe平臺與高精度數據采集模塊，客戶成功替換了原先依賴進口的PXI RT+工控機方案。不僅解決了舊系統因架構分散導致的實時性瓶頸，實現了完全的實時控制，更通過簡儀提供的底層驅動、C++庫和范例代碼，讓客戶能基于熟悉的QT框架快速上手開發，確保了項目如期交付并穩定運行，為后續風洞試驗的精準與高效奠定了堅實基礎。
