概述：

PC0403A 是一個非常小且高效的同步 3A降壓直流/直流電源模塊，內部集成了開關管、電感以及兩個電容。在 3.4V至 18V的寬輸入電壓條件下，仍能達到很好的輸入電壓調整率和負載調整率。該電源模塊使用 1.4MHz固定開關頻率，進行內部補償?shù)姆逯?a href="http://cshb120.cn/tags/電流/" target="_blank">電流模式控制，實現了快速的瞬態響應。高度集成的模組，降低了客戶的設計和制造風險，并縮短了客戶產品研發的周期。PC0403A 既能在低噪聲的強制連續模式下運行，非常適合對電源紋波幅度有要求的系統供電；也能在輕載省電模式下運行，為輕載工作權重更高的應用優化。準確的使能門限可采用 EN引腳設定。其他功能包括電源良好、輸出過壓保護、短路保護、熱關機等。

產品特性:

#寬輸入電壓： 3.4V至 18V

#輸出電壓：低至 1V或 0.8V

#連續輸出電流： 3A

#電感集成

#1.4MHz 開關頻率

#可同步頻率范圍： 1.1MHz至 2MHz

#輸出軟起動和跟蹤

#支持輕載省電或強制開關模式選項

#電源良好功能

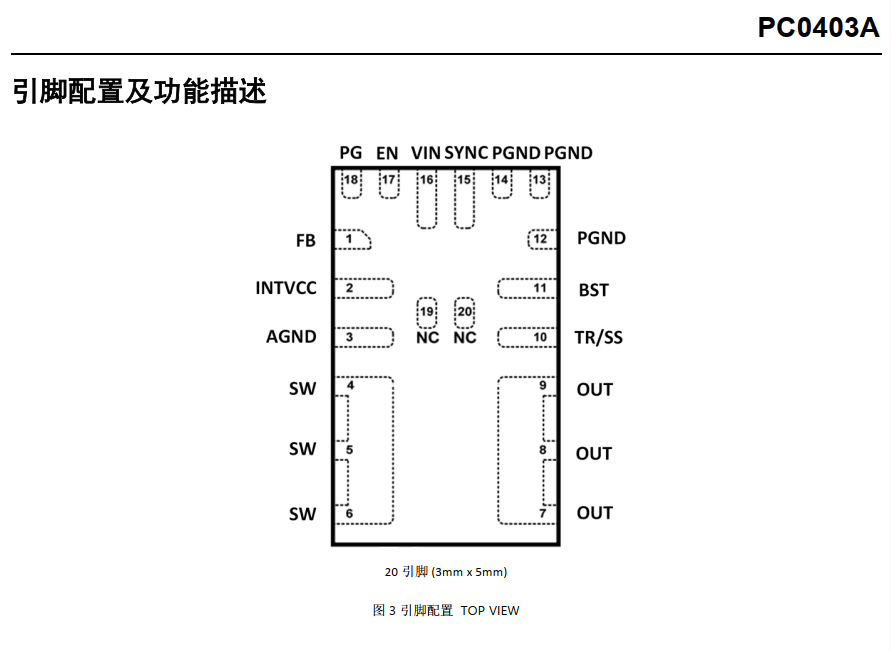

#小外形 20引腳 3mm x 5mm x 1.6mm QFN封裝

應用

#工業電源

#醫療影像設備

#電信應用

#空間和資源受限應用

#分布式電源系統
