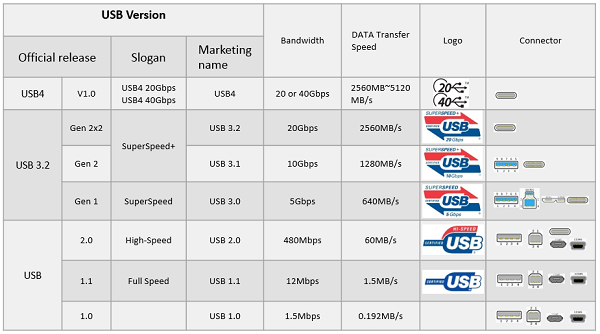

在高速互連領域，USB 接口正經歷從 USB3.0 到 USB4 的快速演進。隨著數據傳輸速率從 5Gbps、10Gbps 跨越至 20Gbps、40Gbps 甚至更高，線纜系統的電氣性能與結構設計變得尤為關鍵。為了在有限空間內實現穩定的高速傳輸，極細同軸線束（micro coaxial cable） 正逐漸成為 USB 高速互連設計的主流方案。

一、極細同軸線束的結構與特點
極細同軸線束是一種為高速信號傳輸而設計的微型同軸結構線纜。它通常由中心導體、絕緣介質、外層屏蔽層以及保護護套組成，并以多芯捆束的方式用于設備內部的高速互連；與傳統雙絞線或 FFC 軟排線不同，極細同軸線束具有以下顯著優勢：
1.1、優異的阻抗一致性 —— 同軸結構能精確控制特征阻抗（一般為 45Ω 或 50Ω ），減少信號反射與回波損耗。
1.2、出色的高頻性能 —— 低插入損耗、低延遲，支持高達數十 Gbps 的信號傳輸。
1.3、強抗干擾能力 —— 完整的屏蔽層可有效抵御外部 EMI 干擾，同時抑制通道間串?dāng)_。
1.4、高柔性與小尺寸 —— 線徑極細、彎曲半徑小，適合筆記本、手機、相機等緊湊空間內部走線。
這些特性使得極細同軸線在 USB4、MIPI、HDMI、PCIe 等高速接口中被廣泛采用。

二、USB3~USB4 傳輸?shù)暮诵奶魬?zhàn)
要讓 USB4 實現 40Gbps 的穩定傳輸，線纜系統必須同時滿足信號完整性與電磁兼容性要求。
主要技術挑戰包括：
2.1、阻抗失配問題：任何阻抗變化都會導致信號反射和眼圖閉合，增加誤碼率。
2.2、高頻衰減問題：線纜越長、頻率越高，損耗越明顯。需要在導體材料與介質設計上降低插入損耗。
2.3、串?dāng)_與 EMI 干擾：在多通道高速傳輸中，信號間干擾會嚴重影響穩定性。
2.4、機械與熱應力：筆記本、平板等設備內部布線緊湊，長期彎折或溫度變化可能導致連接點失效。
因此，能否控制好阻抗、損耗與屏蔽性能，成為 USB4 高速線束設計成敗的關鍵。

三、極細同軸線束的高速傳輸優勢
3.1、精準阻抗控制：極細同軸線束在結構上可嚴格保持信號與地的同心分布，保證阻抗連續性，從而減少反射和抖動。這對于 USB3/USB4 的差分高速通道尤為重要。
3.2、低損耗與高帶寬：采用鍍銀導體、低介電常數材料，可將信號損耗降至最小。部分高品質極細同軸線束可在 16GHz 以上的頻率下保持良好性能，完全滿足 USB4 40Gbps 的速率要求。
3.3、強屏蔽抗干擾：外層金屬編織或箔層結構可提供 360° 電磁屏蔽，既防止外部干擾進入，也避免高速信號對周邊電路的串?dāng)_影響。
3.4、靈活布線與可靠連接：極細同軸線束可輕松在狹小空間中布線，并搭配專用微型連接器（如 0.4mm pitch 系列），實現高密度、高可靠的模塊化連接。

四、設計與選型建議
4.1、選線原則：根據傳輸速率和長度選擇合適的規格，如 AWG 40~42 細導體的多芯同軸束線。
4.2、屏蔽結構：高速接口建議采用雙層屏蔽（編織+箔層）結構，進一步提升 EMI 抗擾能力。
4.3、端接處理：連接器端口處應保持完整接地，確保信號屏蔽連續性。
4.4、機械保護：在設備內部彎折區域增加柔性應力釋放或加強護套設計，以提升耐久性。
通過這些設計手段，USB3~USB4 的高速信號可在極細同軸線束中實現更低誤碼率與更高穩定性。

在 USB 接口向更高帶寬邁進的過程中，極細同軸線束憑借其優秀的電氣特性和結構靈活性，成為支持 USB3~USB4 穩定傳輸?shù)年P(guān)鍵載體。它不僅解決了高速信號衰減、干擾與阻抗匹配等問題，也為設備內部小型化、高集成化提供了堅實的布線基礎。未來，在 USB4、Thunderbolt、DisplayPort 等高速接口中，極細同軸線束的設計與工藝優化將繼續決定高速互連系統的性能上限。
我是【蘇州匯成元電子科技】，專注極細同軸線束的高速互連設計與制造，期待在電子發燒友平臺與更多工程師一起探討 USB3x、USB4 及高速信號線束的創新方案！
