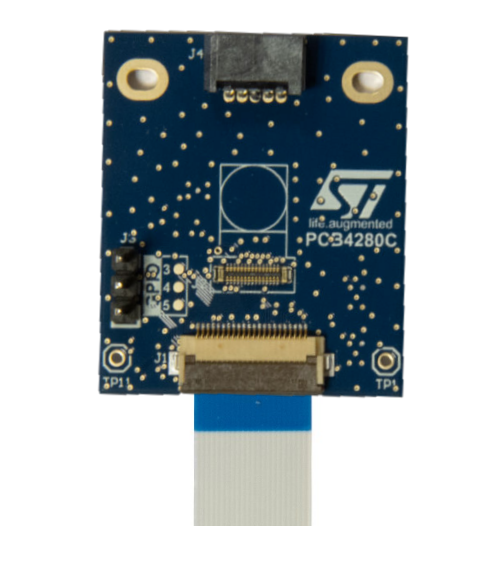

STMicroelectronics CAM-55G0專業模塊是用于無縫評估和集成VD55G0 38萬像素單色圖像傳感器的樣本攝像頭模塊。該款即用型視覺擴展器件采用低至5.0mm^2^ 的微型尺寸，集成了VD55G0圖像傳感器、鏡頭支架、鏡頭和即插即用的柔性連接。CAM-55G0利用嵌入式VD55G0圖像傳感器的所有片上功能，例如自動曝光或情景管理。用戶可通過多個GPIO將模塊與觸發器和照明進行同步控制。這些產品模塊具有單通道MIPI CSI-2輸出，非常適合用于嵌入式低功耗設置。

數據手冊；*附件：STMicroelectronics CAM-55G0專業模塊數據手冊.pdf

STMicroelectronics專業模塊參考設計提供多種鏡頭選擇，可滿足各種應用在光學設置和機械限制方面的需求。所有攝像頭模塊均配有相同的FPC到板連接器和引腳分配。借助即插即用架構，用戶可以立即更改產品模塊并重復使用相同設置，在ST 亮感產品組合中具有不同鏡頭、顏色選項甚至不同的圖像傳感器。

特性

多種鏡頭選項
- 用于寬場景捕獲的超寬角度鏡頭(158 ° DFOV)
- 通用支持各種系統設置(79° DFOV)和薄型設計的通用鏡頭
即插即用型連接器，可隨時更換專業模塊
- FPC到板30引腳連接器
- 與所有ST專業模塊相同的連接器
可隨時用于評估和集成
- 在帶有USB輸出的計算機上使用EVK Main硬件工具和免

規范

圖像特性
- VD55G0傳感器
- 38萬像素分辨率，644 x 604
- 接近1:1的寬高比
- 全局快門類型
- 單色選項
電氣特性
- FPC到板連接器類型
- Hirose BM28 B0.6-30DP/2-0.35V連接器參考
- 30引腳
- MIPI CSI-2，單通道輸出接口
- I^2^C控制接口
- RAW8和RAW10輸出格式
- 電源電壓：1.8V至2.8V至1.15V
- 外部時鐘頻率：6MHz至27MHz
光學特性
- CAM-5G0-079CLR
  - 視場：79° D、62° H和59° V
  - 1.348 mm EFL
  - 20cm –>無限場深度
  - 電視失真：<1%
- CAM-5G0-158CLR
  - 視場：158° D、116° H和108° V
  - 0.825mm EFL
  - 40cm ->無限場深度
  - 電視失真：<37%
- F/2.0光圈(f/#)
- 透明濾光片
機械特性
- CAM-5G0-079CLR
  - 模塊頭尺寸：5.0mm x 5.0mm x 2.85mm（長x寬x高）
  - 模塊總尺寸：8.0mm x 11.6mm x 2.85mm（長x寬x高）
- CAM-5G0-158CLR
  - 模塊頭尺寸：7.0mm x 7.0mm x 5.78mm（長x寬x高）
  - 模塊總尺寸：8.0mm x 12.65mm x 5.78mm（長x寬x高）
- 連接器到光學中心的距離為7.45mm
嵌入式設備
- 圖像質量優化
  - 自動曝光
  - 自動暗校準
  - 缺陷像素校正
  - 模擬和數字增益
- 功率和數據優化
  - 圖像裁剪
  - 像素合并
  - 子采樣
  - 情景管理功能最多支持四個情景
- 圖像鏡像/翻轉
- 測試圖案生成
- 溫度傳感器
- 4個GPIO

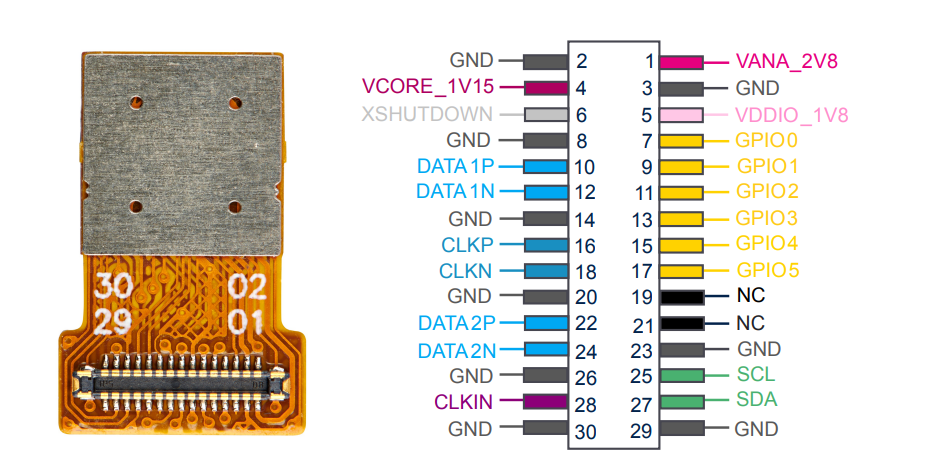

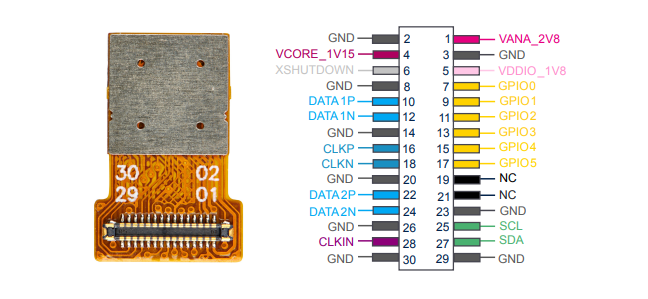

引腳功能圖

ST CAM-55G0相機模組技術解析與應用指南

一、產品核心特性綜述

STMicroelectronics推出的CAM-55G0相機模組系列是專為快速評估和集成VD55G0傳感器設計的交鑰匙解決方案，具有以下突出特性：

?硬件配置亮點?：

?微型化封裝?：模組尺寸最小達5.0×5.0×2.85mm（79°FoV版本）
?雙鏡頭選項?：
- CAM-5G0-079CLR：79°對角線視場角，適合通用場景
- CAM-5G0-158CLR：158°超廣角，支持寬場景捕捉
?標準化接口?：30pin FPC-to-board連接器（Hirose BM28 B0.6-30DP/2-0.35V），支持熱插拔更換

?傳感器性能參數?：

0.38MP分辨率（644×604像素）
全局快門技術，消除運動畸變
單通道MIPI CSI-2輸出接口
支持RAW8/RAW10數據格式
工作電壓：2.8V（模擬）、1.8V（I/O）、1.15V（核心）

二、光學系統選型指南

參數	79°版本	158°版本
等效焦距(EFL)	1.348mm	0.825mm
最近對焦距離	20cm	40cm
TV畸變	≤1%	<37%
推薦應用場景	工業檢測/尺寸測量	全景監控/SLAM

?機械兼容性注意?：

158°版本高度增加103%（5.78mm vs 2.85mm）
兩種版本光學中心到連接器距離均為7.45mm

三、典型應用場景實現

3.1 快速原型開發方案

連接EVK Main開發板至PC USB端口
安裝評估軟件包（含USB3.0驅動）
通過GUI調節AE/AWB參數
導出配置腳本用于嵌入式部署

3.2 工業視覺系統集成

?Binning模式優化建議?：

2×2模式：提升低光靈敏度（SNR+6dB）
4×4模式：適用于＞100fps高速檢測
需配合context管理實現模式切換
