在現代電子系統中，對電流的精確監測是實現高效功率分配、電池保護與系統安全的核心。FP135作為一款專為高側電流測量設計的集成電路，憑借其3.3V至70V的寬共模電壓范圍、靈活可調的增益配置與高度集成的緊湊設計，為工程師在電源管理系統設計中提供了兼具高性能與高可靠性的解決方案。

產品深度解析：

FP135是一款基于高側檢測原理的電流測量IC，其架構針對電源系統（如電池充電器、開關電源等）的應用場景進行了優化。

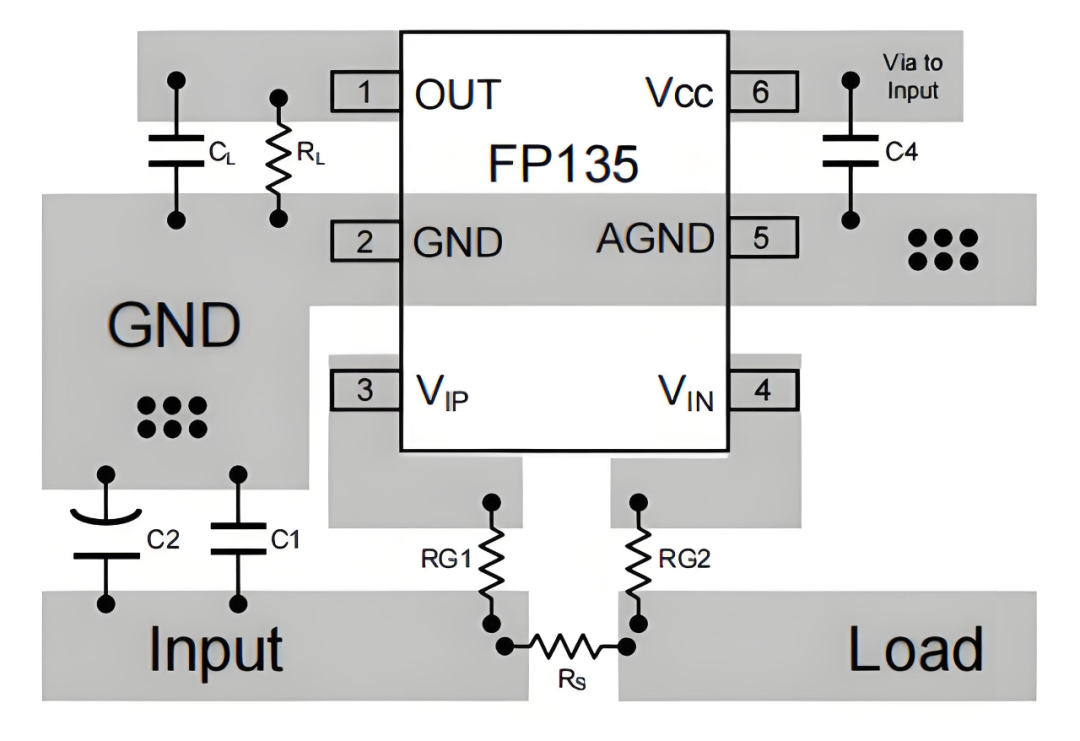

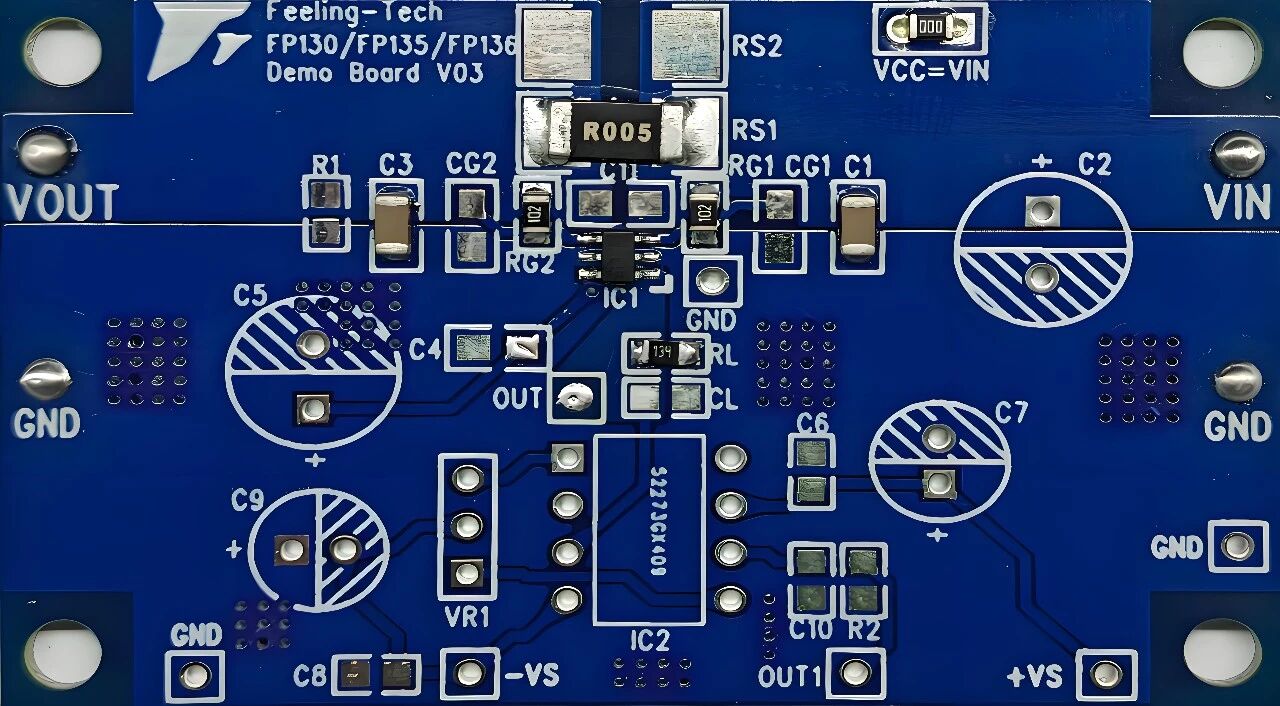

FP135電流檢測芯片PCB圖：

① 精密測量內核：

芯片內部集成了一個高精度的差分輸入放大器，能夠精確捕捉串聯在電源路徑中檢測電阻兩端的微小壓降。

② 高效輸出驅動：

內置的帶源極輸出的MOSFET，能夠直接將放大后的信號轉換為可被微控制器（MCU）直接讀取的電壓信號，簡化了后續電路設計。

③ 靈活增益配置：

FP135的創新之處在于，其整體增益僅由三個外部電阻構成的網絡決定。這一設計賦予了工程師極大的靈活性，可根據不同的電流檢測范圍（如毫安級至安培級）和檢測電阻阻值，自由且精確地調整測量系統的靈敏度，確保輸出信號始終處于MCU模數轉換器（ADC）的最佳量程內。

其工作原理可簡述為：負載電流流經檢測電阻產生壓差，F(xiàn)P135的差分放大器將此壓差放大，并通過內部MOSFET以源極輸出形式，在輸出引腳上產生一個與負載電流嚴格成線性比例關系的電壓信號。

詳細技術參數與特性優勢：

FP135的電氣參數使其能夠在嚴苛環境中穩定工作，以下是其關鍵特性的詳細闡述：

典型應用場景：

FP135的穩健性與靈活性使其成為以下應用的理想選擇：

① 逆變器系統

精確監測直流母線輸入電流與交流輸出電流，為實現高效的功率轉換提供關鍵反饋，并實現快速過流保護。

② 儲能電池管理系統（BMS）

實時、準確地監測電池的充放電電流，是計算電池荷電狀態（SOC）、健康狀態（SOH）及實現短路保護的基礎。

③ 太陽能控制器

用于精確測量太陽能電池板的輸入電流與蓄電池的充電電流，優化最大功率點跟蹤（MPPT）算法，提升能源利用效率。

④ 工業開關電源與電機驅動

作為電流反饋環路的核心元件，提供可靠的電流信息，用于實現精確的電流控制與過載保護。

FP135作為一款高性能高側電流檢測芯片，憑借其增益可外部電阻靈活配置的獨特優勢，實現了檢測靈敏度自由可調，同時確保了輸出電壓與負載電流之間的高度線性關系。該芯片是用于提升逆變器、儲能電池、太陽能控制器等電源管理系統電流監測性能的推薦方案，助力實現更高效、可靠的系統設計。
