光敏電阻控制電路中貼片三極管的微電流放大方案

在光敏控制電路向低功耗發展的趨勢下，微電流信號的放大精度和功耗控制成為影響系統性能的關鍵因素。平尚科技針對光敏電阻信號放大需求開發的貼片三極管方案，采用高β值設計和低噪聲工藝，在0.1nA-10μA的微電流范圍內實現放大倍數誤差小于±5%，自身功耗控制在50μW以內，為光敏檢測系統提供精確的信號放大解決方案。該方案通過優化基區摻雜profile和發射結結構，在-40℃至+85℃溫度范圍內β值變化控制在±10%以內，集電極漏電流低于0.1nA，確保微弱光信號的有效放大。

模塊

在實際測試中，這種微電流放大方案展現出顯著優勢。對比普通放大電路，平尚科技的方案將輸入偏置電流從10nA降低到0.5nA，噪聲電壓從5μV減小到1μV。智能照明系統的光感控制模塊采用該方案后，待機功耗從100μW降低到20μW，光照檢測精度提升至±2%。平尚科技通過創新性的基極電流補償技術，將溫度漂移系數控制在0.5%/℃以內，雖然成本比普通方案高25%，但使系統續航時間延長3倍，信噪比提升8dB。

在電路設計方面，平尚科技提出多級優化方案。首級采用高β值（400-600）三極管進行初始放大，確保微電流信號的準確采集；第二級使用達林頓結構進一步提升放大倍數，同時保持較低的輸入偏置電流；第三級加入溫度補償網絡，抑制環境溫度變化帶來的影響。這些設計雖然增加了電路復雜度，但將整體放大精度提升到±2%以內，溫度穩定性提高5倍。

環境光感應

針對不同的應用場景，平尚科技提供差異化解決方案。對于智能家居光感系統，推薦使用β值500±50的通用型三極管；對于工業檢測設備，采用β值800±100的高精度三極管；對于便攜式設備，則建議使用β值300±30的低功耗三極管。所有方案都配有詳細的應用電路參考設計和參數計算工具。

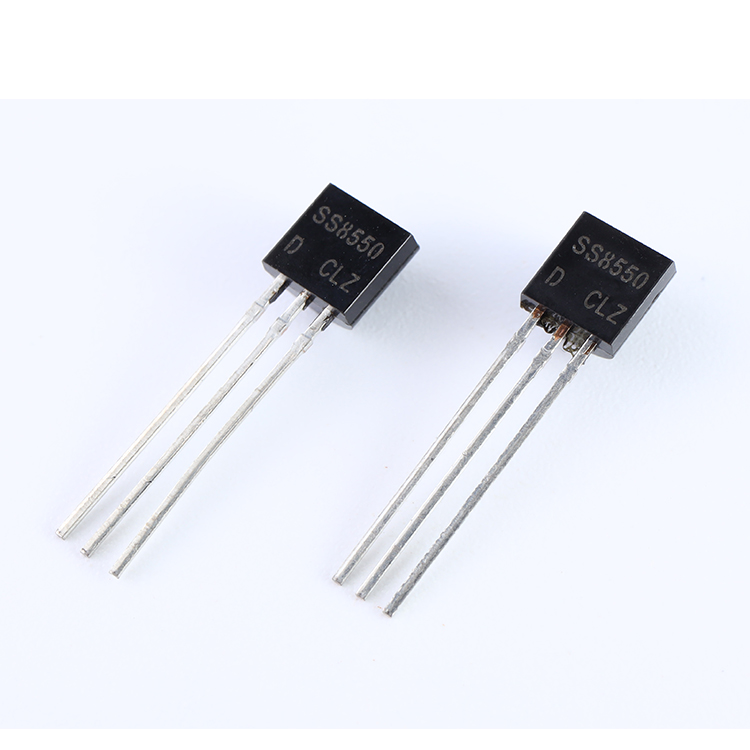

通用三極管

制造工藝方面，平尚科技采用離子注入技術精確控制摻雜濃度，通過低溫退火工藝減少晶格缺陷。產品經過電參數測試，包括β值、漏電流、噪聲系數等關鍵指標。同時建立了完善的老化測試制度，確保產品在長期使用中的穩定性。

微電流放大是光敏控制系統的核心技術。平尚科技通過貼片三極管的技術創新和系統級優化，為光敏電阻控制電路提供了高效的微電流放大解決方案。隨著物聯網設備的普及，這種低功耗、高精度的設計理念將成為光感控制領域的重要發展方向。
