STMicroelectronics NUCLEO-H533RE STM32 Nucleo-64開發板為用戶提供一種經濟劃算、靈活的方法來嘗試新興概念。用戶可以從STM32微控制器提供的性能和功耗特性的各種組合中進行選擇來構建原型。集成的ST-LINK調試器/編程器無需單獨的探頭。在運行模式下，內部或外部SMPS可顯著降低功耗。借助Arduino Uno V3連接支持和ST morpho排針，可通過各種專用擴展板輕松擴展STM32 Nucleo開放式開發平臺的功能。

數據手冊：*附件：STMicroelectronics NUCLEO-H533RE STM32 Nucleo-64開發板數據手冊.pdf

特性

STM32微控制器，采用LQFP64封裝
1個用戶LED，與ARDUINO?共享
1個用戶按鈕和1個重置按鈕
32.768kHz LSE晶體振蕩器
24MHz HSE晶體振蕩器

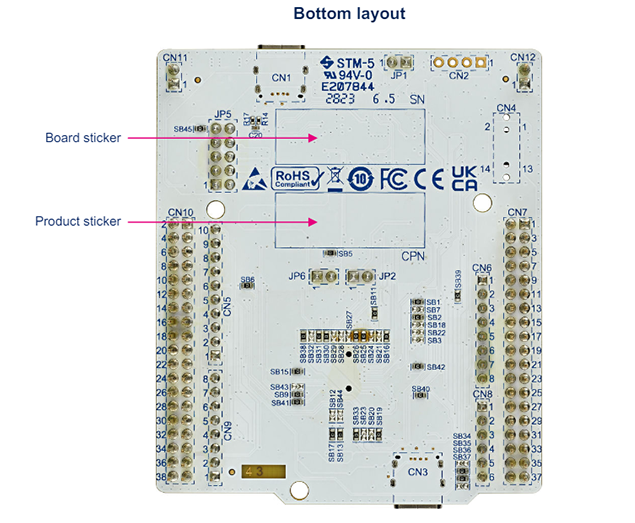

板連接器
- ST-LINK USB Type-C?
- 用戶USB Type-C
- 調試用MIPI10 (SWD/JTAG)
- Arduino Uno V3擴展連接器
- ST morpho擴展引腳接頭，用于全面訪問所有STM32 I/O
靈活的電源選項：ST-LINK USB VBUS或外部電源
STM32Cube MCU軟件包隨附有全面的免費軟件庫和示例
支持多種集成開發環境 (IDE)，包括IAR Embedded Workbench?、MDK-ARM和STM32CubeIDE
用戶USB設備全速或USB SNK/UFP全速
加密
板載STLINK-V3EC調試器/編程器，帶USB重新枚舉功能：大容量存儲、虛擬
COM端口和調試端口

概述

STM32 Nucleo-64開發板技術解析：從硬件特性到開發環境全指南

一、產品概述與設計理念

STM32 Nucleo-64開發板是STMicroelectronics推出的一款經濟實用的嵌入式開發平臺，專為STM32微控制器快速原型開發而設計。

?核心價值定位?：

為用戶提供可負擔的靈活開發方案
支持從各種STM32微控制器的性能和功耗特性組合中進行選擇
通過內部或外部SMPS（開關電源）顯著降低運行模式下的功耗

?硬件擴展能力?：

ARDUINO? Uno V3連接器支持，確保廣泛的外設模塊兼容性
ST morpho擴展引腳頭，提供對所有STM32 I/O的完整訪問權限

二、核心硬件特性解析

2.1 通用功能配置

?微控制器?：采用LQFP64或LQFP48封裝的STM32系列
?用戶交互?：1個與ARDUINO?共享的用戶LED、1個用戶按鈕和1個復位按鈕
?時鐘系統?：32.768 kHz晶體振蕩器
?調試支持?：板載ST-LINK調試器/編程器，無需單獨探頭

2.2 型號差異化特性

?電源管理系統?：

支持外部或內部SMPS生成Vcore邏輯供電
型號：NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE-P、NUCLEO-U545RE-Q

?時鐘配置?：

24 MHz或48 MHz HSE（高速外部時鐘）
型號：NUCLEO-C031C6、NUCLEO-G431RB、NUCLEO-G474RE、NUCLEO-G491RE

?USB接口技術?：

用戶USB設備全速，或USB SNK/UFP全速
支持Type-C?、Micro-B、Mini-B等多種連接器類型
型號：NUCLEO-H503RB、NUCLEO-H533RE、NUCLEO-U545RE-Q

?安全特性?：

加密功能：NUCLEO-H533RE、NUCLEO-U083RC、NUCLEO-U545RE-Q

三、開發板選型指南

3.1 型號編碼規則解析

STM32 Nucleo-64開發板采用統一的命名規范：

?NUCLEO-XXYYZT?：標準型號
?NUCLEO-XXYYZT-P?：具有外部SMPS功能
?NUCLEO-XXYYZT-Q?：具有內部SMPS功能

?編碼元素詳解?：

?XX?：STM32 32位Arm Cortex MCU系列標識
?YY?：系列中的MCU產品線
?Z?：STM32封裝引腳計數（C=48引腳，R=64引腳）
?T?：STM32閃存大小
- 6：32KB
- 8：64KB
- B：128KB
- C：256KB
- E：512KB
- G：1MB
- Z：192KB

3.2 主流型號對比分析

?高性能系列?：

?NUCLEO-H533RE?：支持密碼學、USB Type-C?連接器、MIPI?調試接口
?NUCLEO-G491RE?：24MHz HSE、MIPI?調試連接器、1MB閃存

?低功耗系列?：

?NUCLEO-L476RG?：LQFP64封裝、512KB閃存、傳統Mini-B連接器

?入門級系列?：

?NUCLEO-F401RE?：均衡的性能配置，適合初學者

四、開發環境配置

4.1 系統要求

?多操作系統支持?：Windows? 10、Linux? 64位、macOS?
?連接線纜?：根據板卡型號選擇相應的USB線纜類型

4.2 集成開發環境

STM32 Nucleo-64支持廣泛的IDE選擇：

? IAR Embedded Workbench? ?（僅Windows?）
?Keil? MDK-ARM?（僅Windows?，Arm? Cortex?-M0/M0+內核提供免費版本）
?STM32CubeIDE?（ST官方開發環境）

4.3 軟件資源

?STM32Cube MCU軟件包?：提供全面的免費軟件庫和示例代碼
?演示軟件?：預加載在STM32閃存中，便于獨立模式下的設備外設演示

五、工程應用實踐建議

5.1 選型決策因素

?性能需求?：根據計算復雜度選擇相應系列的MCU
?功耗約束?：考慮電池供電或低功耗應用場景
?接口要求?：評估USB、調試接口等外設需求
?擴展能力?：基于項目所需的ARDUINO?擴展模塊

5.2 開發優化策略

利用板載ST-LINK調試器簡化開發流程
通過STM32Cube生態系統加速軟件開發
根據應用場景選擇合適的電源管理方案

六、技術發展趨勢

隨著STM32產品線的不斷豐富，Nucleo-64開發平臺持續集成最新技術：

更高性能的Arm Cortex內核
更先進的電源管理技術
更豐富的外設接口支持
更強的安全加密功能
