STMicroelectronics TSC1214功率監測器模擬前端（AFE）設計用于監測低壓電源。數字電流、電壓和溫度監測器TSC1214采用雙重監測路徑，通過14位ADC監測電流，通過11位ADC監測電壓或溫度。該AFE可通過I2C接口進行編程。

數據手冊：*附件：STMicroelectronics TSC1214功率監測器模擬前端（AFE）數據手冊.pdf

STMicro TSC1214采用塑料MiniSO8封裝，環境工作溫度范圍為-40°C至+85°C。

特性

• 14位ADC用于電流檢測，范圍為±80mV
• 11位ADC用于監測電壓和溫度
• 電源電壓：2.7 V至4.5 V
• 低側和雙向電流檢測
• 內部裸片溫度監測
• I2C數字接口，用于器件控制
• 內部32768Hz時基
• 自由空氣工作溫度范圍：-40°C至+85°C

內部框圖

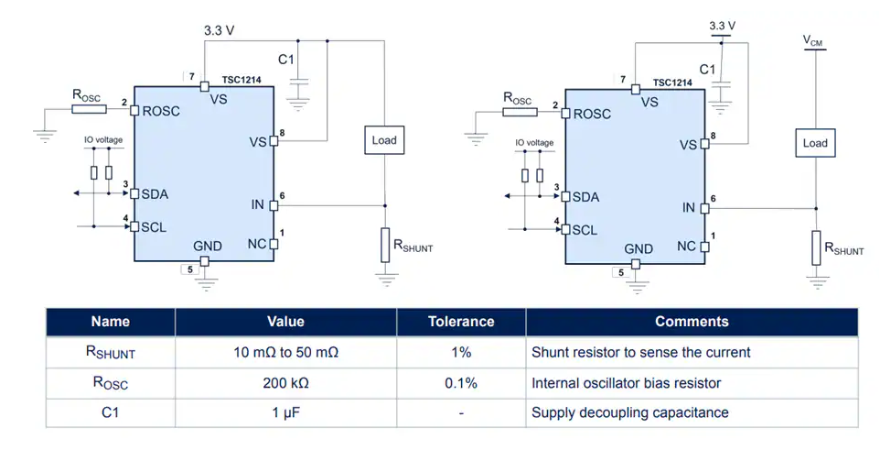

典型應用原理圖

TSC1214功率監測器AFE技術解析：低側數字監控的創新設計?

?一、產品概述與技術定位?

TSC1214是意法半導體推出的一款集成電流、電壓和溫度監測功能的數字功率監測模擬前端芯片，專為低壓電源監控場景設計。該器件采用雙監測路徑架構，搭載14位高精度電流傳感ADC和11位電壓/溫度ADC，通過I2C接口實現全數字化配置，在-40°C至+85°C工業溫度范圍內保持穩定運行。

?二、核心架構與功能特性?

?2.1 分層監測架構?

• ?電流監測?：14位ADC支持±80mV雙向電流檢測范圍，采用500ms轉換周期，最小步進精度達11.77μV
• ?電壓/溫度監測?：11位ADC實現2.44mV電壓分辨率與0.125°C溫度分辨率
• ?并行處理機制?：電流與電壓/溫度監測使用獨立ADC通道，確保各參數同步采集互不干擾

?2.2 低功耗設計創新?

• 工作電流：典型值100μA（4秒平均值）
• 待機電流：2μA（輸入電壓=0V時）
• 掉電電流：1μA（VS<欠壓鎖定閾值）
• 智能刷新機制：電壓/溫度數據每4秒輪換更新（每參數2秒間隔）

?三、電氣特性深度分析?

?3.1 關鍵性能參數?

• 供電電壓范圍：2.7V-4.5V
• ADC偏移誤差：±3LSB（IN=0V時）
• 增益精度：電流ADC±0.5%（25°C），電壓ADC±0.5%
• 內部時基：32768Hz（需外接200kΩ精度電阻）
• 溫度傳感器精度：±3°C（全溫度范圍）

?四、應用設計指南?

?4.1 典型電路配置?

• 分流電阻：10-50mΩ（推薦1%精度）
• 振蕩器偏置電阻：200kΩ（0.1%精度）
• 電源去耦電容：1μF

?4.2 I2C通信協議實現?

• 設備地址：0x70（7位格式）
• 傳輸速率：支持400kbps快速模式
• 數據完整性保障：連續寄存器必須單次讀?。ㄈ珉娏髦敌柰瑫r讀取REG_CURRENT_LOW/HIGH）

?五、寄存器映射詳解?

?5.1 控制寄存器組?

• REG_MODE（地址0）：設備開關控制（bit4），默認待機模式
• REG_CTRL（地址1）：上電復位檢測（bit4）與軟復位功能（bit5）

?5.2 數據編碼規范?

• 電流值：二進制補碼格式，LSB=11.77μV
• 電壓值：標準二進制格式，LSB=2.44mV
• 溫度值：二進制補碼格式，LSB=0.125°C（0°C對應編碼0）

?六、熱管理與封裝特性?

• 熱阻系數：190°C/W（MiniSO8封裝）
• 工作結溫：最高+150°C
• 環保封裝：符合ECOPACK標準

?七、技術優勢總結?

TSC1214通過三項創新設計確立了其在功率監測領域的技術領先地位：

1. ?精準的14位電流監測? 滿足高精度功耗分析需求
2. ?獨立的雙ADC架構? 確保多參數同步采集
3. ?優化的低功耗設計? 適用于電池供電場景
