ADS932x是一款高速、雙通道、同步采樣、模數轉換器（ADC），具有集成基準電壓源和基準電壓緩沖器。ADS932x具有出色的交流性能，這使得該器件是寬帶寬數據采集（DAQ）系統的最佳選擇。

該器件支持SPI兼容串行接口。該接口使ADS932x易于與各種微控制器、數字信號處理器（DSP）和現場可編程門陣列（FPGA）配對。該器件還支持?jǐn)?shù)據平均功能，可在嘈雜的環境中提供交流性能提升。
*附件：ads9327.pdf

特性

• 16位SAR ADC系列
  • ADS9327：5MSPS/通道
  • ADS9326：3MSPS/通道
• 兩個差分、同時采樣的通道
• 支持 5V 和 3.3V 模擬電源作
• 優異的直流和交流性能：
  • 信噪比：93dB（5MSPS）
  • INL：±1LSB，DNL：±0.75LSB
• 功能集成：
  • 內部參考
  • 共模電壓輸出緩沖器
  • 用于外部基準輸入的集成緩沖器
  • 簡單數據平均多達 128 個樣本
  • 移動數據平均值多達 8 個樣本
• 可配置串行接口：
  • 每個ADC通道2個串行輸出
  • 每個ADC通道1個串行輸出
  • 兩個ADC通道1個串行輸出
  • 支持菊花鏈功能
• 串行接口上的 8 位 CRC
• 擴展溫度范圍：–40°C 至 +125°C

參數

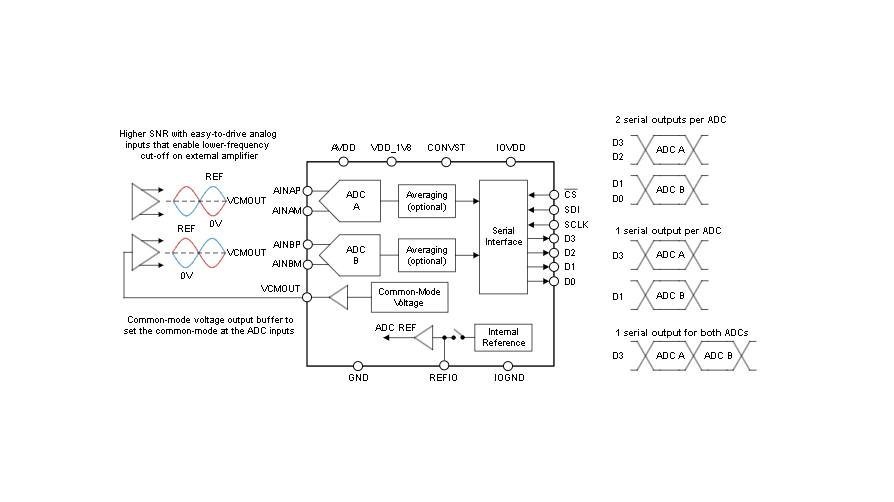

方框圖

ADS9326 與 ADS9327 是德州儀器推出的 16 位雙路同步采樣 SAR ADC，核心差異在于采樣速率（ADS9326 為 3MSPS/ch，ADS9327 為 5MSPS/ch），均集成參考電壓源與數據處理功能，適用于高精度信號采集場景。

一、核心功能與特性

1. 采樣與精度性能
   • 雙路全差分輸入，支持同步采樣，模擬輸入范圍為 ±V_REF（AVDD=5V 時 V_REF 默認 4.096V，AVDD=3.3V 時默認 2.5V），共模輸入電壓需匹配 VCMOUT（典型 2.24V）。
   • 直流精度：微分非線性（DNL）±0.75LSB，積分非線性（INL）±1LSB，輸入失調誤差 ±2LSB；交流性能：5V 供電下 SNR 典型 93dB（2kHz 輸入）、THD 典型 - 115dB，3.3V 供電下 SNR 典型 90.4dB，模擬輸入帶寬 1.5MHz。
2. 集成功能
   • 參考電壓：內置低漂移參考源（溫度漂移 5-15ppm/°C），支持外部參考輸入，REFIO 引腳需接 1μF 去耦電容；AVDD=5V 時可通過寄存器選擇 4.096V/3.3V/2.5V 內部參考。
   • 數據平均：支持兩種濾波模式 —— 簡單平均（2-128 個樣本，輸出速率隨窗口增大降低）、移動平均（2/4/8 個樣本，輸出速率恒定），可提升 SNR（如 128 倍簡單平均時 SNR 達 105.9dB）。
   • 錯誤檢測：8 位 CRC 循環冗余校驗（基于 CRC-8-CCITT 多項式），僅用于輸出數據校驗，可減少通信錯誤；支持?jǐn)?shù)據隨機化功能，降低地彈噪聲對模擬性能的干擾。
3. 串行接口與擴展性
   • 兼容 SPI 協議，支持 1/2/4 通道數據輸出（如 4 通道時 ADC A 數據從 D3/D2 輸出，ADC B 從 D1/D0 輸出），SCLK 最高頻率 80MHz。
   • 支持菊花鏈模式（需配置為 1 通道輸出），多器件級聯時可通過 D0 引腳透?jìng)?SCLK，簡化多 ADC 同步采集架構。

二、關鍵參數與環境要求

三、應用場景

適用于需要高精度同步采樣的場景，包括絕對光學 / 磁性編碼器、伺服驅動位置反饋、超聲掃描儀、可編程直流電源、聲吶系統等。典型應用如 1V_pp 正弦余弦編碼器信號采集，搭配全差分放大器（如 THS4552）可實現 500kHz 以上信號帶寬。

四、使用要點

1. 寄存器配置
   • 寄存器分 3 個 bank，默認鎖定，需通過特定序列解鎖（寫 0xFE 地址為 0xB38F、0xABCD）；關鍵配置包括參考源選擇（PD_REF 位）、數據格式（二進制補碼 / 無符號二進制）、平均模式（SAVG_MODE/MAVG_MODE 位）。
   • 初始化序列：上電后需軟件復位（寫 0x01 寄存器 RESET 位），等待 1ms 后清除復位，再配置參考源與通道使能，ADS9326 還需額外等待 25ms 初始化內部參考。
2. 布局與電源設計
   • 模擬與數字地分開，避免數字線與模擬輸入 / 參考信號交叉；REF_CAP、REFM 引腳靠近器件放置，避免過孔；熱焊盤需大面積接地，降低結溫。
   • 電源 decoupling：AVDD/VDD_1V8/IOVDD 各自獨立接去耦電容，且電容靠近引腳，減少開關噪聲干擾。
3. 時序要求
   • 轉換啟動：CONVST 下降沿觸發雙路同步采樣，最小高 / 低電平時間 10ns；低延遲模式下需保證 CONVST 與 CS 下降沿間隔不小于轉換時間（ADS9327 為 130ns，ADS9326 為 200ns）。
   • 接口時序：SCLK 高 / 低電平時間不小于 0.4×SCLK 周期，CS 下降到 SCLK 上升沿最小間隔 17ns，SDI 數據建立時間 3ns。

五、型號差異與訂購信息

• 型號對比 ：ADS9327（5MSPS/ch，全功能支持）、ADS9326（3MSPS/ch，部分功能簡化，如移動平均僅部分版本支持）。
• 訂購型號 ：活躍型號為 ADS9327VAER（3000 片 / 卷，卷盤包裝，RoHS 合規，引腳鍍層 NIPDAU，MSL 3 級）；預生產型號 PADS9326VAER/PADS9327VAER 需聯系 TI 獲取詳細信息。
