本文介紹了SOI是什么、該技術的優勢、應用領域與挑戰。

在半導體行業持續追求更高性能、更低功耗的今天，一種名為“SOI（Silicon-On-Insulator）”的工藝技術逐漸成為行業焦點。無論是智能手機、自動駕駛汽車，還是衛星通信系統，SOI技術都在幕后扮演著關鍵角色。

什么是SOI？

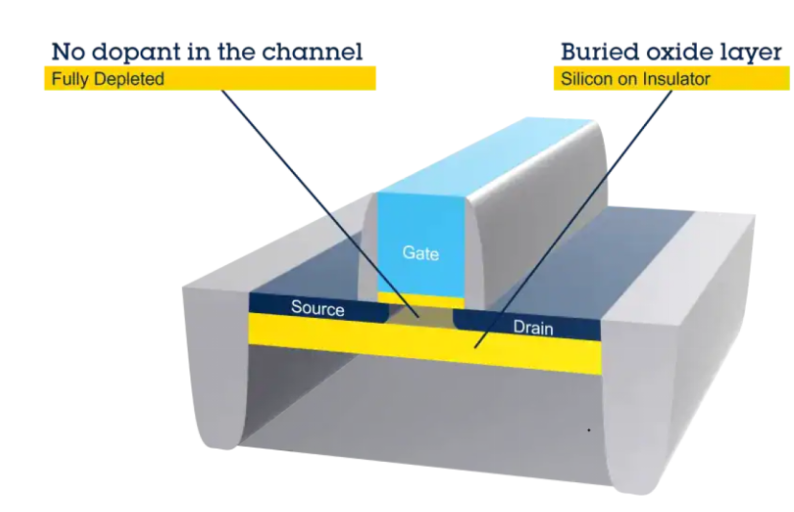

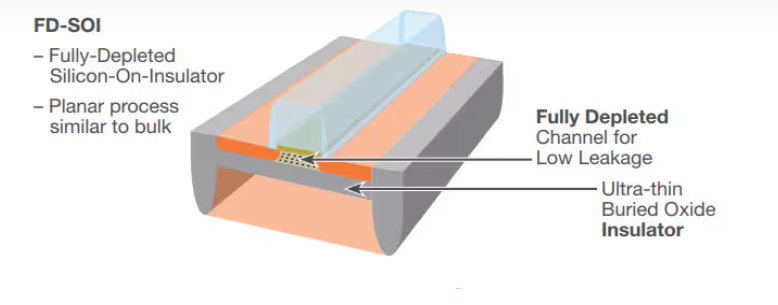

SOI全稱為Silicon-On-Insulator，是一種基于特殊襯底材料的半導體制造工藝。與傳統硅基工藝不同，SOI晶圓由三層結構組成：

頂部為單晶硅層（用于制造晶體管），中間為二氧化硅絕緣層（埋氧層），底部為硅襯底。這種結構通過物理或化學方法將硅層與襯底隔離，形成獨立的電學環境。SOI技術的核心在于利用絕緣層阻斷電流泄露路徑，從而顯著降低器件功耗，同時提升抗干擾能力。該技術自20世紀80年代進入工業化階段以來，已成為先進制程的重要分支。

SOI的技術優勢

與傳統體硅（Bulk Silicon）工藝相比，SOI技術具備多項突破性優勢。

一、低功耗特性

由于絕緣層的存在，晶體管漏電流可降低90%以上，尤其適用于對續航要求嚴苛的移動設備。

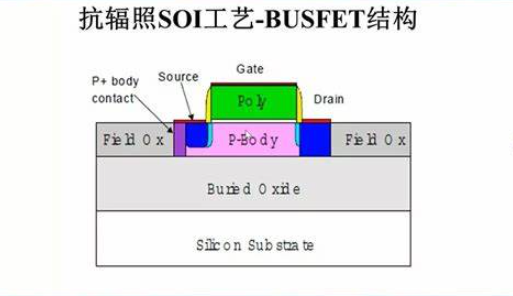

二、抗輻射能力

絕緣層可屏蔽宇宙射線和電磁干擾，使SOI芯片在航空航天、核工業等極端環境中穩定運行。

三、高頻性能優異

寄生電容的減少使得SOI器件在高頻信號處理（如5G通信）中延遲更低、效率更高。

四、設計靈活性

SOI襯底支持更簡化的制造流程，例如無需阱區摻雜，從而降低工藝復雜度。

SOI技術的應用領域

SOI技術已滲透至多個高精尖領域。在消費電子領域，蘋果、華為等廠商的射頻前端模組（如5G濾波器）廣泛采用SOI工藝，以實現更快的信號傳輸和更低的能耗。在汽車電子領域，特斯拉、英飛凌等公司利用SOI制造車規級雷達芯片，確保自動駕駛系統在高溫、震動環境下的可靠性。在航空航天領域，歐洲航天局（ESA）的衛星通信設備大量使用SOI器件，以抵御太空輻射干擾。此外，SOI還在物聯網（IoT）、醫療傳感器等場景中展現潛力，例如植入式醫療設備的長期低功耗監測。

SOI技術的挑戰與局限

盡管優勢顯著，SOI技術仍面臨產業化瓶頸。首先是成本問題：SOI晶圓價格是傳統硅片的3-5倍，限制了其在低成本芯片中的普及。其次是工藝復雜度高：絕緣層的引入對光刻、蝕刻等步驟提出更高要求，部分企業需重新設計制造流程。第三是材料缺陷風險：頂部硅層的均勻性若控制不當，可能導致器件性能波動。此外，SOI技術在超高壓、大電流場景（如功率半導體）中的應用仍待突破，需與其他材料（如氮化鎵）結合優化。
