ADS911x是18位高速模數轉換器（ADC）系列，具有用于ADC輸入的集成驅動器。集成的ADC驅動器簡化了信號鏈，降低了精密應用的功耗，并支持超過1MHz的高頻信號。由于不需要外部去耦電容，集成ADC基準電壓緩沖器針對寬帶寬應用進行了優化。

ADS911x使用串行LVDS（SLVDS）數據接口，可實現高速數字通信，同時最大限度地降低數字開關噪聲。使用每個ADC通道的單獨SLVDS輸出或兩個ADC通道的一個SLVDS輸出讀取雙通道ADC數據。
*附件：ads9117.pdf

特性

• 高速低功耗：
  • ADS9119：20MSPS，274mW
  • ADS9118：10MSPS，83mW
  • ADS9117：5MSPS，59mW
• 功能集成：
  • 集成ADC驅動器
  • 集成精密參考
  • 共模電壓輸出緩沖器
• 高性能：
  • 18 位無缺失代碼
  • INL：±0.8LSB，DNL：±0.4LSB
  • 信噪比：95.5dB
• 寬輸入帶寬：
  • ADS9119和ADS9118：90MHz （–3dB）
  • ADS9117：45MHz （–3dB）
• 串行LVDS接口：
  • SDR 和 DDR 輸出模式
  • 同步時鐘和數據輸出
• 擴展工作范圍：–40°C 至 +125°C

參數

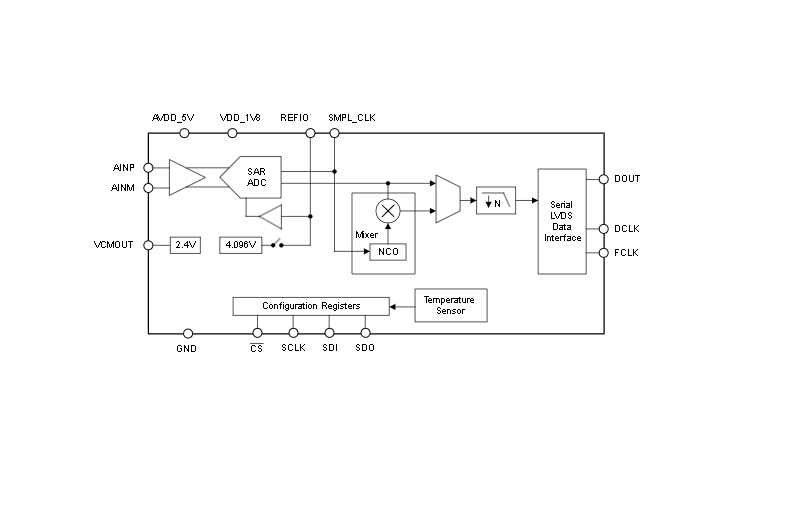

方框圖

一、核心特性

1. 采樣性能與輸入特性

• 采樣速率 ：三款型號速率差異化，ADS9119 最高 20MSPS，ADS9118 10MSPS，ADS9117 5MSPS，滿足不同實時性需求。
• 輸入帶寬 ：ADS9119/ADS9118 輸入帶寬 90MHz（-3dB），ADS9117 45MHz，支持高頻信號采集（如 1MHz 信號）；全量程輸入范圍 ±3.2V（差分），輸入偏置電流低至 0.1nA，溫漂 0.1nA/℃，減少信號失真。
• 精度指標 ：無失碼 18 位，微分非線性（DNL）±0.4LSB，積分非線性（INL）±0.8LSB；信噪比（SNR）典型 95.5dB，總諧波失真（THD）低至 -118dB，寬溫（-40℃~125℃）下性能穩定。

2. 集成功能與信號處理

• 模擬前端 ：集成 ADC 輸入驅動，無需外部放大器；內置二階低通抗混疊濾波器，抑制帶外噪聲；VCMOUT 引腳提供 2.4V 共模電壓，用于輸入信號電平匹配。
• 參考電壓 ：片內集成 4.096V 精密參考源，溫度漂移 6~20ppm/℃，REFIO 引腳可配置為外部參考輸入，需外接 10μF 電容 decoupling 以降低噪聲。
• 數據處理 ：支持 2/4/8/16 倍過采樣（OSR），通過平均算法降低噪聲；內置數字下變頻器（DDC），含 24 位數控振蕩器（NCO），可輸出 I/Q 正交信號，適配信號解調場景。

3. 數字接口與控制

• LVDS 接口 ：支持單數據率（SDR）與雙數據率（DDR）輸出，數據幀寬度可選 20 位或 24 位；差分時鐘（DCLK）與幀時鐘（FCLK）同步輸出，減少數字噪聲串?dāng)_，支持多器件同步（SMPL_SYNC 引腳）。
• 配置接口 ：SPI 接口用于寄存器配置（3 個寄存器組），支持菊花鏈（Daisy-Chain）多器件級聯；提供測試模式（固定圖案、數字斜坡、交替圖案），便于調試數據接口。
• 低功耗設計 ：20MSPS 時總功耗 274mW（ADS9119），支持掉電模式（AVDD_5V 電流典型 2μA）與通道獨立掉電，適配低功耗場景。

二、電氣規格與環境特性

1. 電源需求

• 模擬電源（AVDD_5V） ：4.75V~5.25V，需與 AGND 之間并聯 10μF+0.1μF 電容 decoupling，降低電源噪聲對模擬信號的影響。
• 數字電源（VDD_1V8） ：1.75V~1.85V，需與 DGND 并聯 1μF+0.1μF 電容，避免數字噪聲串?dāng)_模擬部分；兩種電源獨立供電，減少相互干擾。

2. 熱特性與封裝

• 封裝形式 ：采用 6mm×6mm 40 引腳 VQFN（RHA）封裝，暴露熱焊盤需連接至接地平面，確保散熱；結到環境熱阻（RθJA）25.8℃/W，結到板熱阻（RθJB）7.5℃/W，高負載下結溫不超 150℃。
• ESD 防護 ：模擬輸入引腳（AINP/AINM）人體放電模型（HBM）±2000V，其他引腳 HBM±1000V；帶電器件模型（CDM）所有引腳 ±500V，提升組裝與使用過程中的抗靜電能力。

三、功能模塊與操作模式

1. 數據處理功能

• 數據平均 ：支持 2/4/8/16 倍過采樣，通過寄存器配置 OSR 實現，輸出數據率隨過采樣比降低（如 16 倍過采樣時，20MSPS 降至 1.25MSPS），同時提升 SNR 性能。
• 數字下變頻（DDC） ：集成數字混頻器與 NCO，NCO 頻率可通過寄存器配置（公式：fNCO ? =224fSMP L _CLK? ? ×NCOFREQUENCY ? ），輸出 24 位 I/Q 數據，適用于信號解調與頻率分析。
• 溫度監測 ：內置 10 位溫度傳感器，通過 SPI 讀取溫度數據（范圍 -40℃~125℃），可用于系統溫度補償。

2. 工作模式與控制

• 正常模式 ：采樣時鐘（SMPL_CLK）觸發轉換，LVDS 接口輸出 18 位 MSB 對齊數據，支持二進制補碼或無符號格式。
• 掉電模式 ：PWDN 引腳（低有效）或寄存器配置觸發，模擬部分?jǐn)嚯姡珹VDD_5V 電流降至 2μA；復位（RESET 引腳，低有效）可重置所有寄存器至默認值。
• 多器件同步 ：SMPL_SYNC 引腳用于多 ADC 同步采樣，通過脈沖復位內部過采樣濾波器，確保多通道數據時序一致。

四、硬件設計要點

1. 電源與參考電路

• 電源 decoupling ：AVDD_5V 與 AGND 之間、VDD_1V8 與 DGND 之間均需并聯 10μF 鉭電容 + 0.1μF 陶瓷電容，電容需緊貼引腳，避免寄生電感。
• 參考電路 ：使用內部參考時，REFIO 與 REFM 之間并聯 10μF 電容；使用外部參考時，需將 REFIO 接 4.096V 精密參考源（如 REF7040），并禁用內部參考（寄存器 PD_REF=1）。

2. 輸入信號布線

• 差分走線 ：AINP/AINM 需差分布線，阻抗匹配（建議 100Ω），長度誤差≤5mil，與數字信號（SCLK、LVDS 線）間距≥2mm，減少串?dāng)_；高頻信號（>2MHz）需開啟 HI_FREQ_EN 位，優化輸入 slew rate。
• 時鐘設計 ：SMPL_CLK 支持差分 LVDS 或單端 CMOS 輸入，差分輸入時需在 SMPL_CLKP/SMPL_CLKM 引腳外接 100Ω 匹配電阻；時鐘抖動需控制在 0.3~0.8ps RMS，避免 SNR 性能退化。

3. LVDS 接口設計

• 差分匹配 ：DOUTP/DOUTM、DCLKP/DCLKM、FCLKP/FCLKM 均為差分對，需在接收端（如 FPGA）附近并聯 100Ω 電阻，傳輸線長度控制在 20mm 以?xún)?nèi)，減少信號反射。
• 時序同步 ：DDR 模式下，數據在 DCLK 上升沿與下降沿均傳輸，需確保 DCLK 占空比 45%~55%；SDR 模式僅上升沿傳輸，數據延遲需匹配系統時序要求。

五、適用場景

• 測試測量 ：源測量單元（SMU）、功率分析儀，依托高采樣速率（20MSPS）與寬帶寬（90MHz），精準捕獲測試信號（如電壓、電流波形）。
• 工業自動化 ：伺服驅動位置反饋、電機控制，利用多器件同步功能與低延遲（3~12ns），實現多軸運動控制的精準同步采樣。
• 能源與海事 ：電網功率質量分析、海事設備信號采集，寬溫特性（-40℃~125℃）與高抗干擾能力，適配惡劣環境。

六、訂單與封裝信息

三款型號引腳完全兼容，僅采樣速率與帶寬差異，可根據項目需求靈活替換，無需修改 PCB 布局。
