今天介紹一下示波器RTO6的瀑布圖功能。關于瀑布圖功能，我們經常在頻譜儀上遇到，而這臺RTO6示波器自帶頻譜功能，并且有瀑布圖，今天就用它演示一下頻譜圖功能。

過程演示

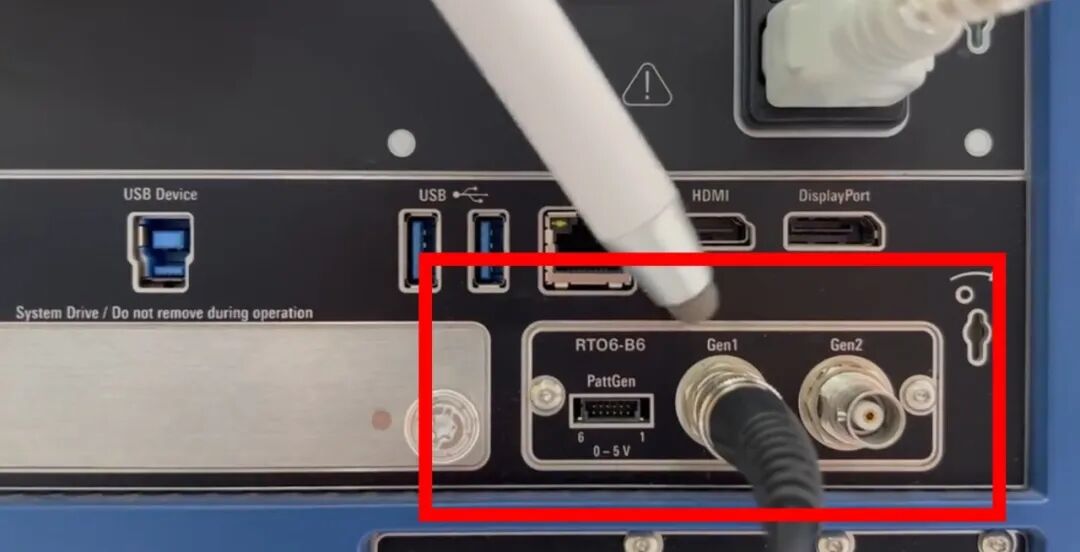

首先，我們需要給示波器發出一個信號，這臺示波器自帶了內置的兩通道信號源。我們可以看一下后面板，這是它的內置信號發生器，有兩個接口：通道1（Gen1）、通道2（Gen2）。

現在將信號發生器的通道1連接到示波器的通道1。

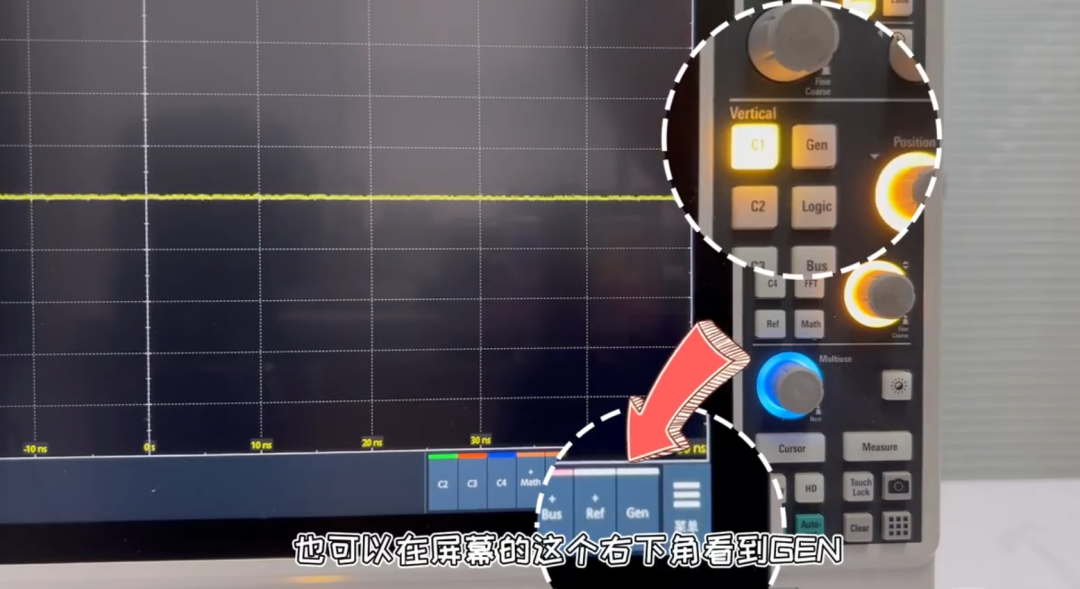

想要觀察瀑布圖，用信號發生器給一個掃頻信號是最明顯的。我們給信號發生器設置一個掃頻信號，找到按鍵GEN，它表示信號發生器，也可以在屏幕的右下角看到GEN。

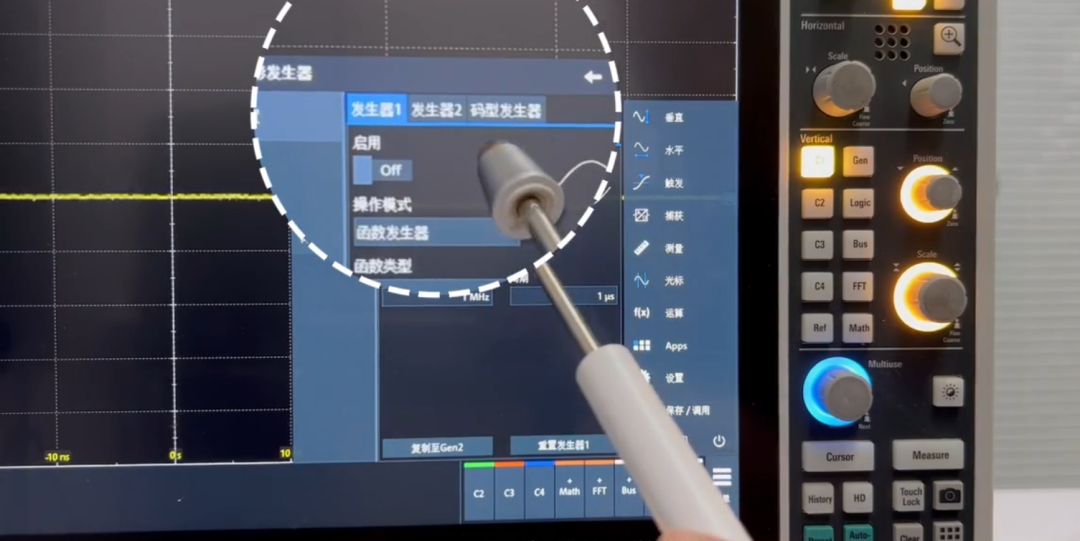

打開信號發生器之后，可以看到信號發生器1、發生器2以及碼型發生器，目前連接的是發生器1。

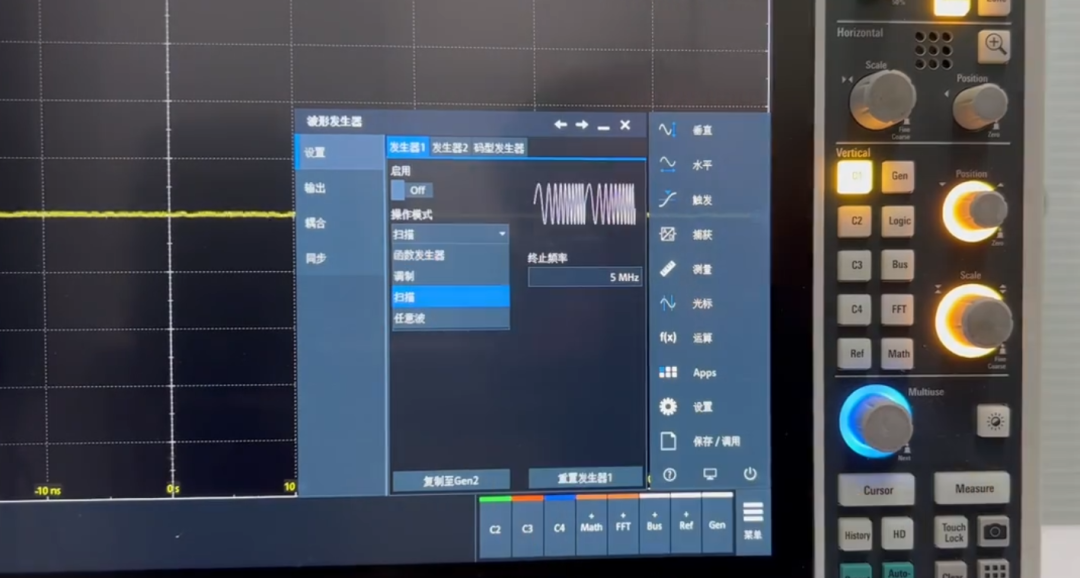

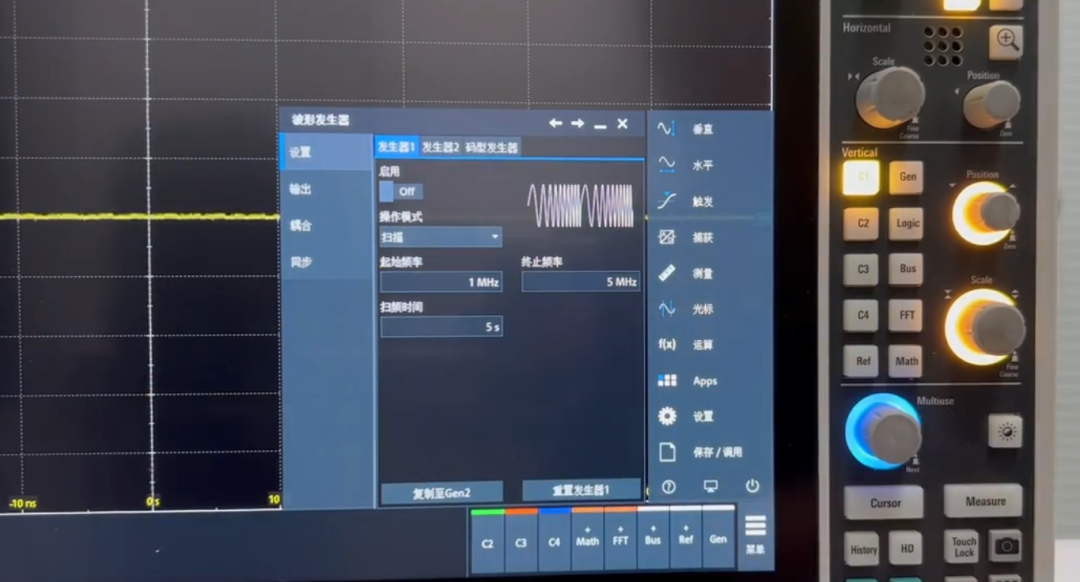

現在是函數發生器模式，調整為掃描模式。可以看到這臺示波器內置信號發生器具備函數信號發生器、調制、掃描和任意波的功能，還是很強大的。

再將起始頻率調為1MHz，終止頻率為5MHz，掃頻時間是5秒，即它從1MHz掃到5MHz的用時是5秒。點擊啟用，先輸出一下。

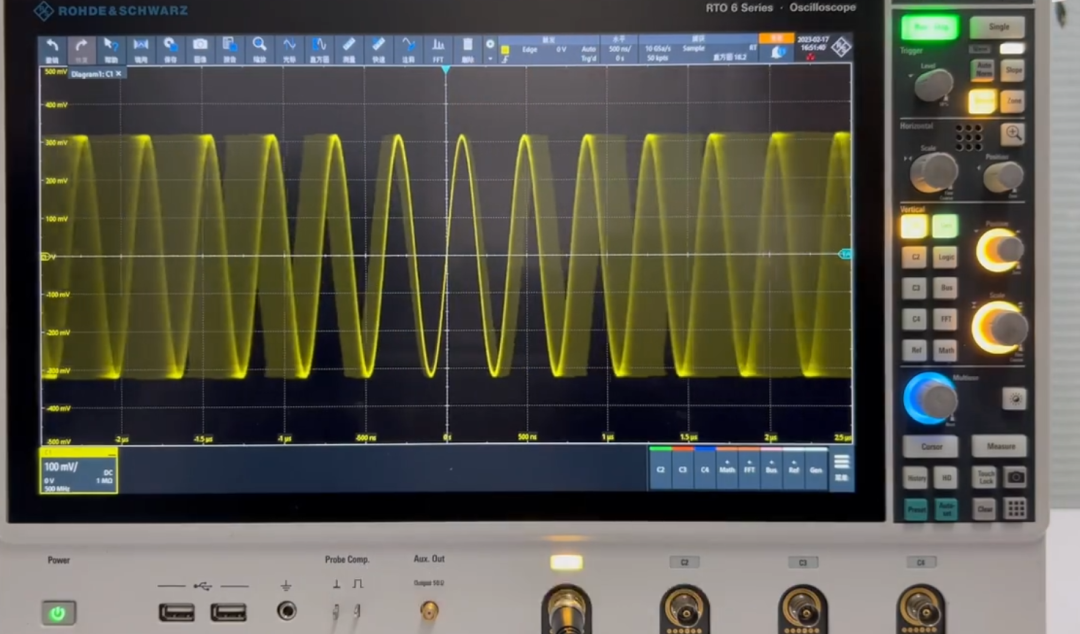

輸出之后可以看到波形在晃動，需要進行調節。下圖波形周期變化明顯，從1MHz掃到5MHz。

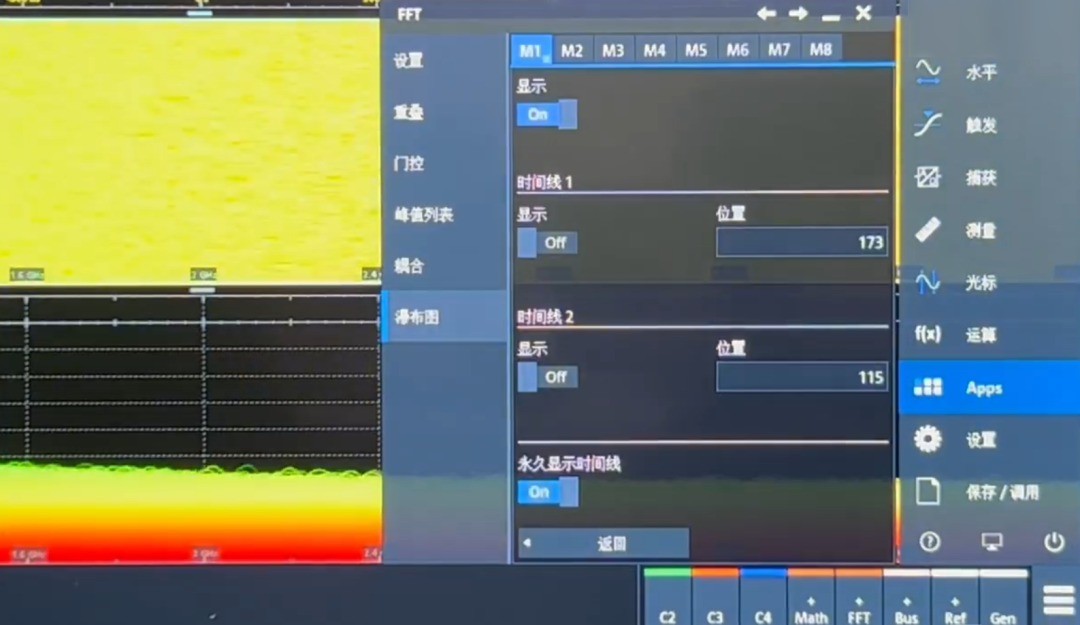

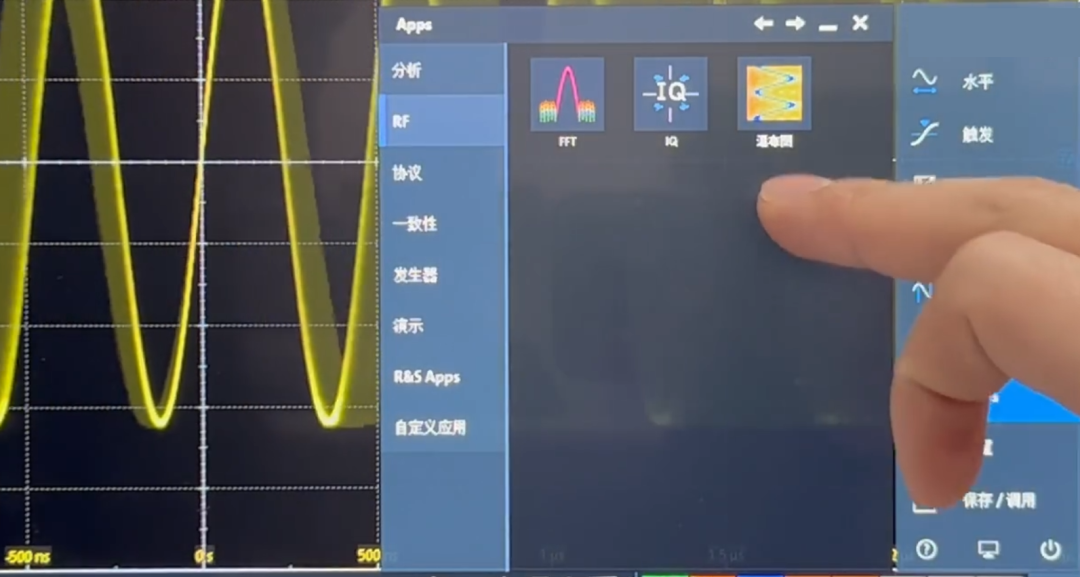

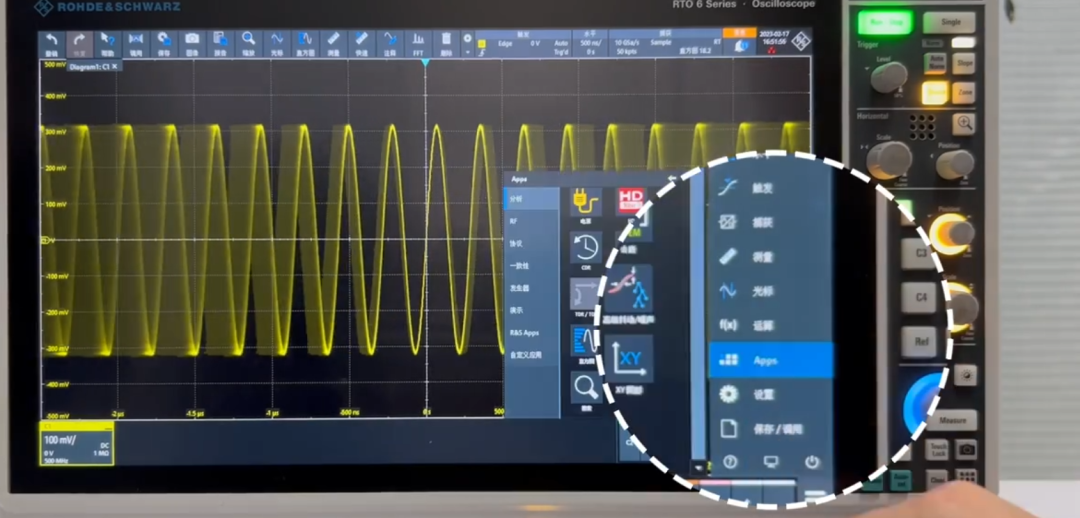

接下來，我們觀察瀑布圖，先打開頻譜功能，在菜單中找到APPS，點擊RF，點擊瀑布圖。

這時我們就將瀑布圖和頻譜儀的功能打開了，還要再設置一下。

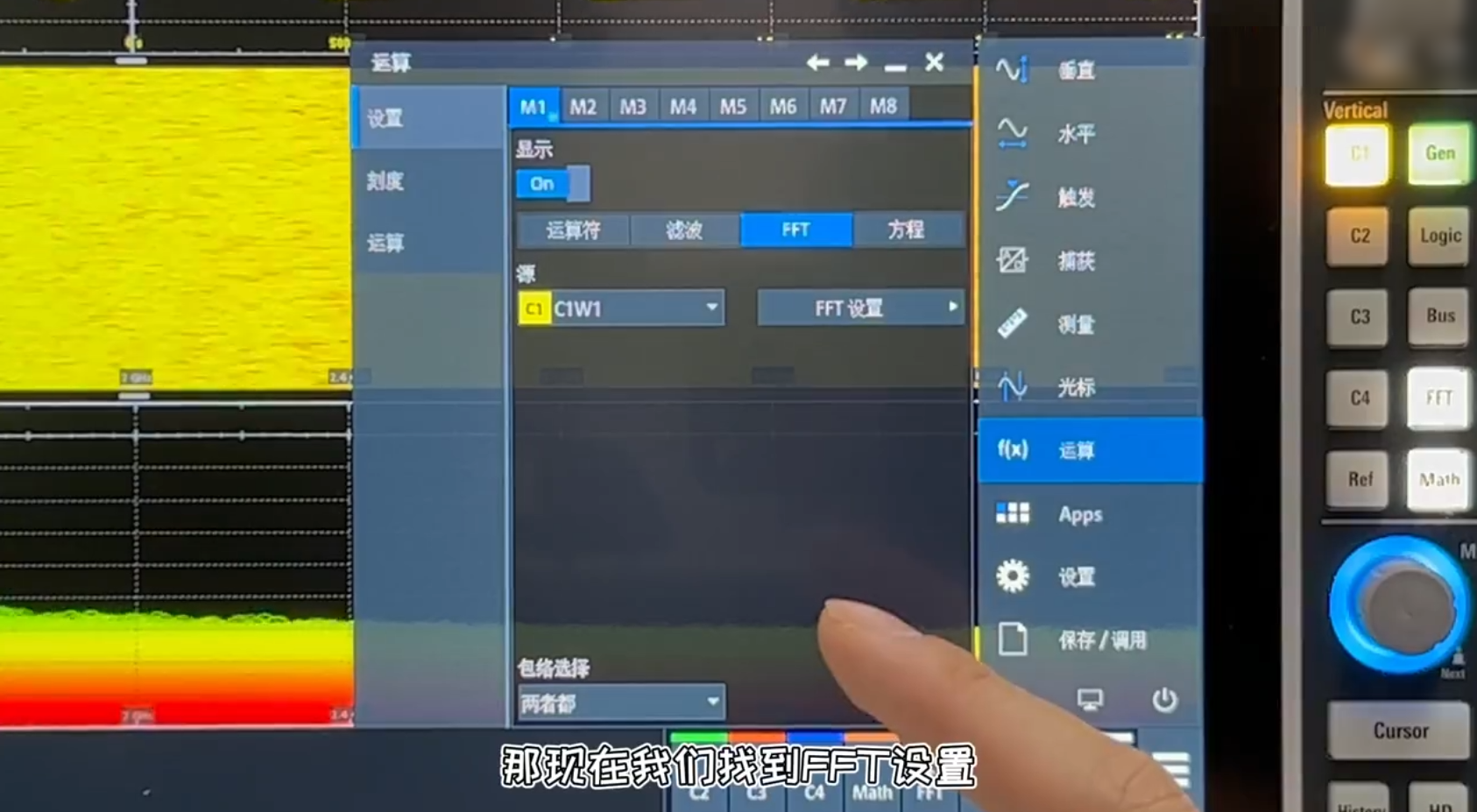

找到FFT設置，因為我們剛才的掃頻波形是從1MHz掃到5MHz，這里就從0Hz掃到10MHz。

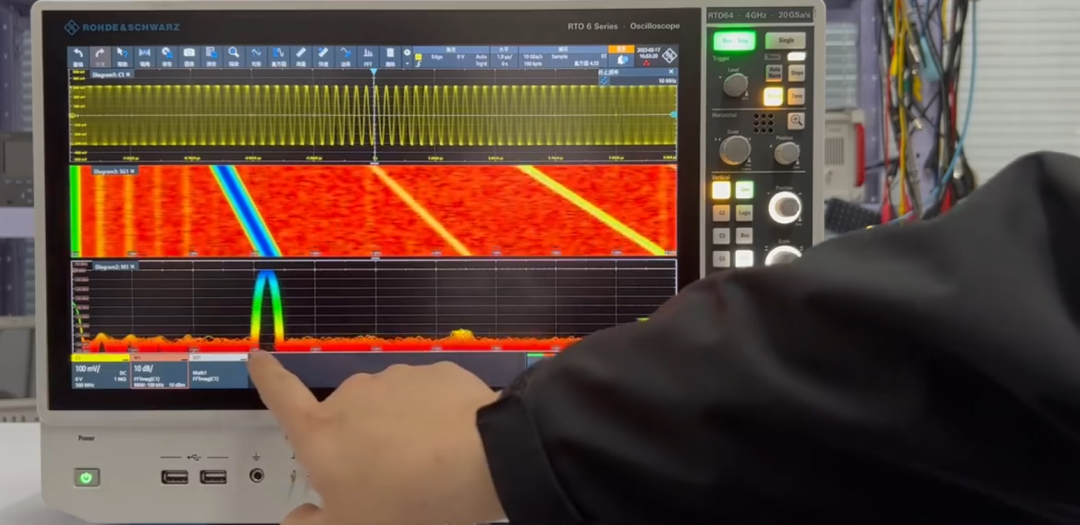

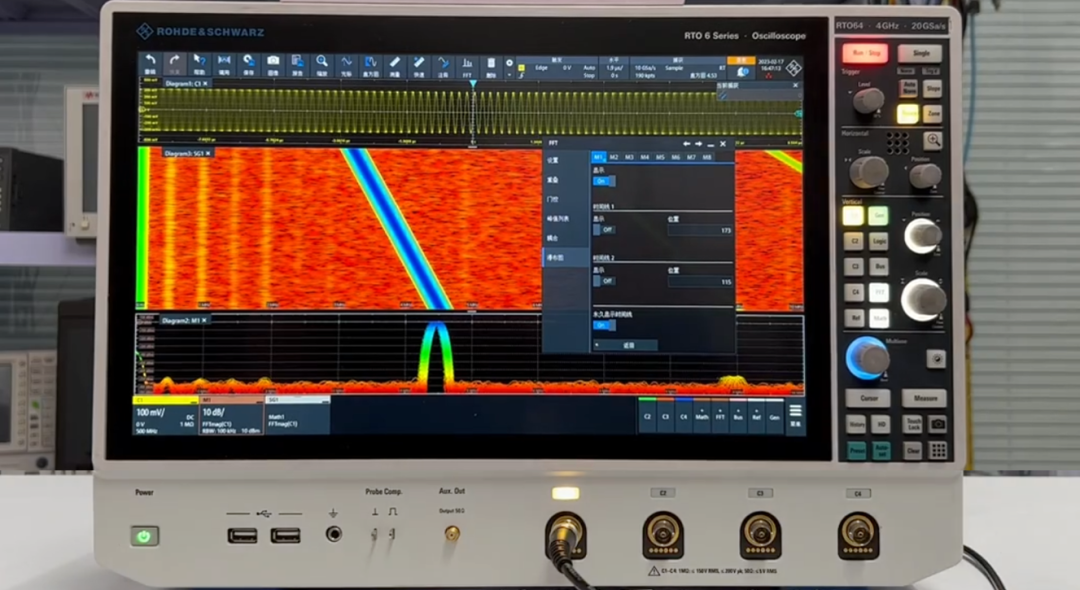

調節完成之后，明顯地在頻譜的功能中看到有一個尖峰在移動，這是掃頻功能的表現。

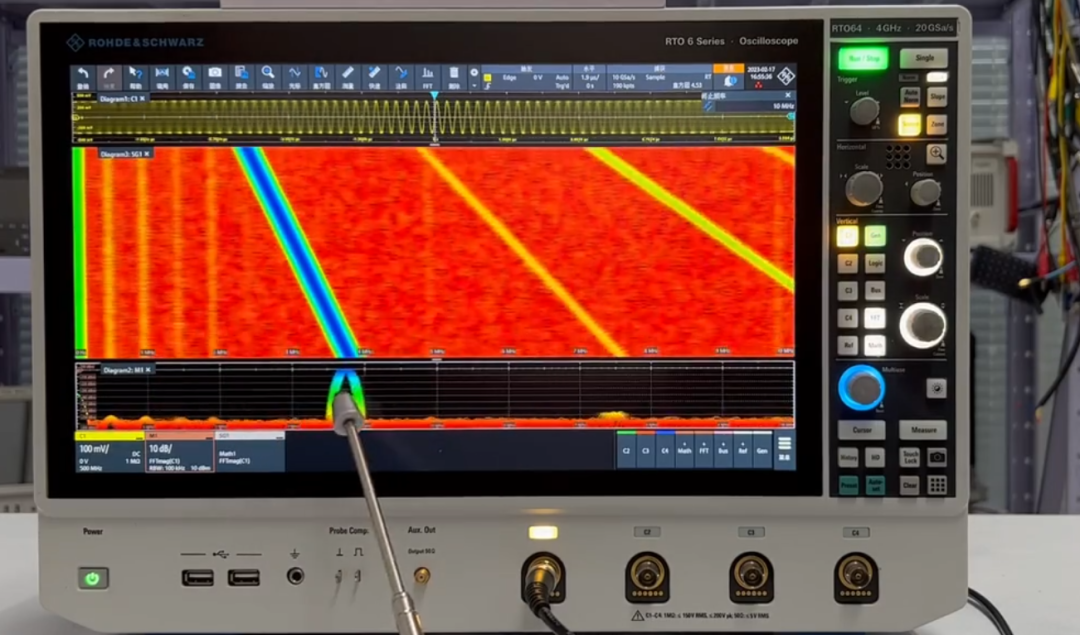

我們將瀑布圖的范圍放大觀察一下，它其實是用一個二維平面，來表示三維的圖形。

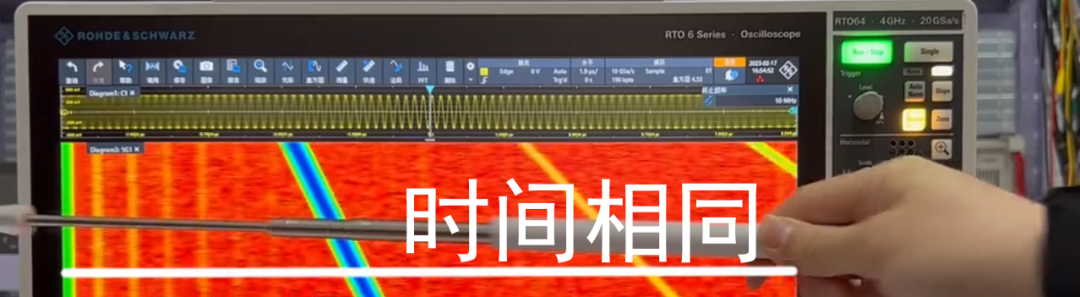

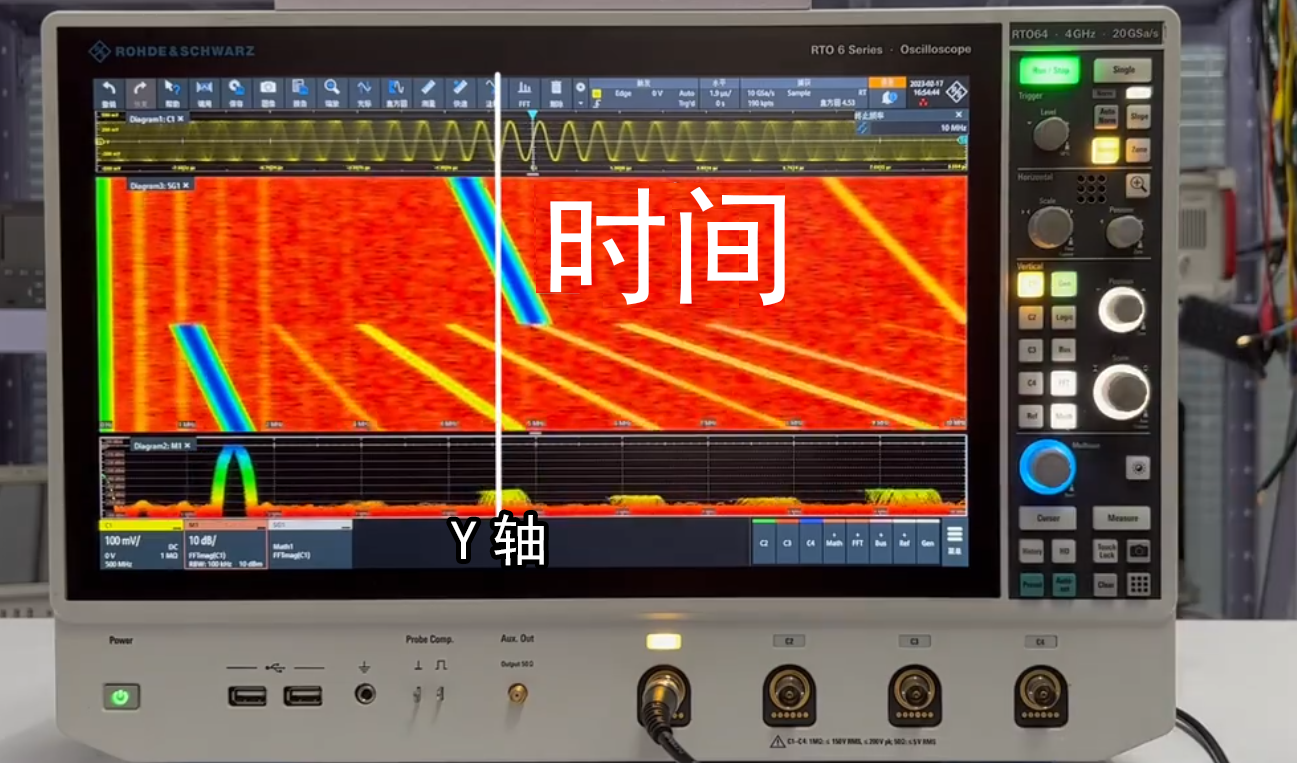

首先，可以看到瀑布圖一直向上滾動，它的縱軸代表時間：如果你在屏幕上打一條橫線，橫線上就是同一時間點；

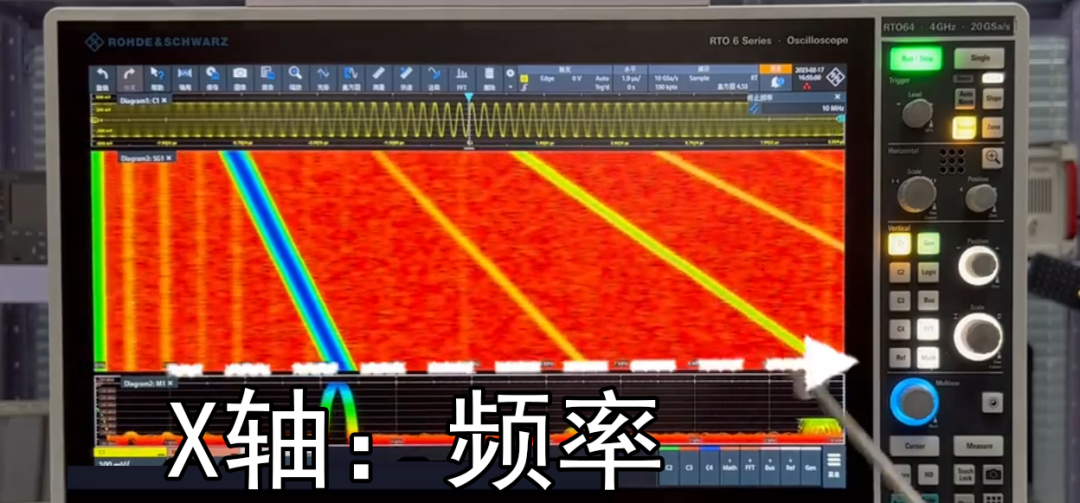

其次，這張圖能表示出頻率，從左至右為橫軸（即X軸：頻率）

最后，它的顏色代表幅度：信號功率越大，顏色越偏向于冷色調。所以圖中藍色部分表示信號比較強烈。

這就是用RTO6示波器觀察瀑布圖的方法，小伙伴們學會了嗎？若還有疑問，歡迎留言探討！
