ADS981x是一款8通道數據采集（DAQ）系統，基于雙通道、同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。ADS981x為每個通道提供完整的模擬前端，具有輸入箝位保護電路、1MΩ輸入阻抗和具有用戶可選帶寬選項的可編程增益放大器（PGA）。高輸入阻抗允許直接與傳感器和變壓器連接，從而消除了對外部驅動電路的需求。ADS981x可配置為接受共模電壓高達±12V的單極性或雙極性輸入。

該器件還具有用于ADC的4.096V基準電壓源和用于外部電路的2.5V基準電壓源輸出。支持1.2V至1.8V工作的數字接口使ADS981x無需外部電壓電平轉換器即可使用。
*附件：ads9815.pdf

特性

• 8通道、18位ADC，帶模擬前端：
  • 雙通道、同步采樣：4 × 1 通道
  • 恒定的 1MΩ 輸入阻抗前端
• 可編程模擬輸入范圍：
  • ±12V、±10V、±7V、±5V、±3.5V和±2.5V
  • 單端和差分輸入
  • ±12V 共模電壓范圍
  • 輸入過壓保護：高達 ±18V
• 用戶可選擇的模擬輸入帶寬：
  • 21kHz 和 400kHz
• 集成低漂移精密基準電壓源
  • ADC基準電壓源：4.096V
  • 2.5V 基準輸出，用于外部電路
• 全通量下的出色交流和直流性能：
  • DNL：±0.5LSB，INL：±0.8LSB
  • 信噪比：92dB，總諧波擾：–113dB
• 電源：
  • 模擬和數字：5V 和 1.8V
  • 數字接口：1.2V 至 1.8V
• 溫度范圍：–40°C 至 +125°C

參數

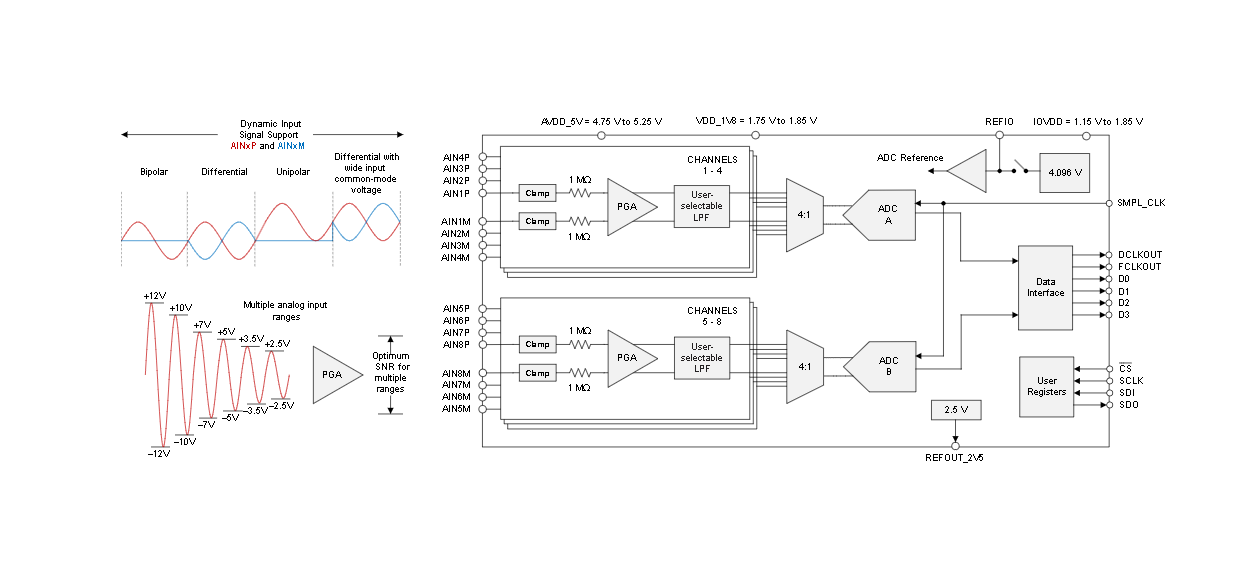

方框圖

ADS9815/ADS9817 是德州儀器（TI）推出的兩款 18 位雙通道同步采樣模數轉換器（ADC），集成完整模擬前端，具備高輸入阻抗、寬輸入范圍與靈活數據接口，適用于參數測量單元（PMU）、電池化成測試設備、數據采集（DAQ）等高精度數據采集場景。兩款器件核心架構一致，僅在采樣速率與功耗上存在差異，可根據應用對吞吐量的需求靈活選擇。

一、核心特性與器件差異

1. 共性核心特性

• 通道與采樣能力 ：8 通道模擬輸入（可配置為單端或差分），雙 ADC 同步采樣，支持每通道獨立配置輸入范圍與帶寬，無需外部驅動電路即可直接連接傳感器或變壓器。
• 輸入性能 ：固定 1MΩ 輸入阻抗（全采樣頻率與輸入范圍下），輸入過壓保護達 ±18V；可編程輸入范圍覆蓋 ±2.5V、±3.5V、±5V、±7V、±10V、±12V，支持 ±12V 寬共模電壓。
• 精度與動態性能 ：18 位分辨率（無失碼），差分非線性（DNL）±0.5LSB（典型值），積分非線性（INL）±0.8LSB（典型值，-40°C 至 125°C）；動態性能優異，低帶寬模式下信噪比（SNR）最高 92dBFS，總諧波失真（THD）-113dB，無雜散動態范圍（SFDR）113dB。
• 濾波與參考 ：支持用戶可選模擬低通濾波（LPF），低帶寬模式（21kHz）優化噪聲，寬帶寬模式（最高 400kHz）優化響應速度；集成 4.096V 低漂移 ADC 參考電壓，同時提供 2.5V 外部參考輸出（REFOUT_2V5）。
• 可靠性與兼容性 ：ESD 防護達人體放電模式（HBM）±2000V、帶電器件模式（CDM）±500V；數字接口支持 1.2V-1.8V 操作，無需外部電平轉換，適配不同主控芯片。

2. 器件差異（ADS9815 vs ADS9817）

二、封裝與引腳

1. 封裝規格

• 均采用 7mm×7mm 56 引腳 VQFN（RSH 封裝），內置裸露熱焊盤（需接地以優化散熱與機械性能），工作溫度范圍 -40°C 至 125°C，MSL 等級 3（260°C 峰值回流焊，168 小時濕度敏感等級）。

2. 關鍵引腳功能

三、電氣規格與工作條件

1. 電源要求

2. 關鍵電氣參數（典型值，TA=25°C）

• 輸入特性 ：輸入電容 10pF，輸入阻抗溫漂 10-25ppm/°C；寬共模模式下，CMRR（直流）-70dB，通道隔離串擾 -100dB。
• 參考特性 ：內部 4.096V 參考電壓溫漂 10-25ppm/°C，REFIO 輸出電壓精度 ±0.1%。
• 功耗 ：ADS9815 在 1MSPS 時，AVDD_5V 電流 19-25mA，VDD_1V8 電流 35-43mA；ADS9817 在 2MSPS 時，AVDD_5V 電流 26-32mA，VDD_1V8 電流 50-70mA。

四、工作模式與控制

1. 核心工作模式

• 正常模式 ：需接入自由運行的采樣時鐘（SMPL_CLK），ADC 對 8 通道同步采樣，數據通過 D0~D3 輸出（支持 2 通道 / 4 通道、單數據率 SDR / 雙數據率 DDR 模式）。
• 掉電模式 ：通過 PWDN 引腳拉低或寄存器 PD_CH 配置（0xC0 寄存器）進入，寄存器配置保留，功耗降至 μA 級。
• 復位模式 ：通過 RESET 引腳拉低或寄存器 RESET 位（0x00 寄存器）觸發，寄存器恢復默認值，需重新執行初始化序列。

2. 初始化序列

器件上電或復位后需執行固定初始化流程（含寄存器 bank 切換、INIT 位配置、增益校準使能等），確保模擬前端與 ADC 穩定，關鍵步驟如下（完整序列見文檔表 6-10）：

1. 選擇寄存器 bank1（0x03 寄存器寫 0x0002），配置 INIT_2=1（0xF6 寄存器）。
2. 切換至 bank2（0x03 寄存器寫 0x0010），配置 INIT_3~INIT_5 位，等待 10μs 后復位 INIT_5。
3. 使能增益校準（0x33、0x34 寄存器），選擇數據格式（二進制補碼 / 無符號二進制，0x0D 寄存器）。

3. 校準功能

• 增益誤差校準 ：通過 GE_CAL_EN1~GE_CAL_EN4 寄存器位（0x0D、0x33、0x34）全局使能，校準后輸入范圍精度提升，未校準時光柵范圍會擴大 2.4%（如 ±5V 變?yōu)?±5.12V）。
• 偏移誤差校準 ：支持通過外部電路短路輸入（AINxP=AINxM），采集偏移數據后寫入寄存器補償。

五、接口與數據傳輸

1. SPI 配置接口

• 功能 ：用于寄存器讀寫（配置輸入范圍、濾波模式、參考選擇等），支持菊花鏈拓撲（多器件級聯減少 SPI 引腳），幀長度 24 位（8 位地址 + 16 位數據）。
• 關鍵時序 ：SCLK 最高頻率 20MHz，CS 高電平最小持續時間 220ns，SDI 數據建立時間 10ns、保持時間 5ns。

2. 數據輸出接口

• 模式配置 ：通過 DATA_LANES（0xC1 寄存器）選擇 2 通道（D3、D1 輸出）或 4 通道（D3~D0 輸出），DATA_RATE 選擇 SDR 或 DDR 模式，數據格式為 24 位（18 位轉換結果 + 6 位 0），MSB 優先。
• 同步與時鐘 ：SMPL_SYNC 引腳用于多 ADC 同步采樣；DCLKOUT 頻率由采樣時鐘、通道數與數據率決定（如 ADS9817 4 通道 DDR 模式下，DCLKOUT=48MHz）。
• 測試模式 ：支持固定模式、數字斜坡、交替模式等測試圖案（0x13~0x1B 寄存器），用于驗證數據接口完整性。

六、寄存器配置

1. 寄存器 bank 劃分

• Bank0（地址 00h-06h） ：全局控制，如寄存器 bank 選擇（0x03）、復位（0x00）、菊花鏈長度（0x01）。
• Bank1（地址 0Dh、12h、C0h-C5h 等） ：核心功能配置，如輸入范圍（C2h/C3h）、濾波帶寬（C0h）、參考選擇（C1h）、增益校準（0x0D、0x33）、數據接口（C1h）。
• Bank2（地址 0Ah、12h、13h） ：初始化控制，如 INIT_3~INIT_5 位（用于上電初始化）。

2. 關鍵寄存器示例

七、應用與設計建議

1. 典型應用場景

• 參數測量單元（PMU） ：用于半導體測試設備，同步采集多通道電壓 / 電流信號，配合 DAC 實現高精度力 / 測功能（見圖 8-1/8-2）。
• 電池化成測試 ：監測電池充電 / 放電過程中的電壓、電流變化，寬輸入范圍適配不同電池類型（如鋰電池、鉛酸電池）。
• 高精度 DAQ ：用于工業過程控制、醫療設備（如超聲設備前端），低噪聲模式提升小信號采集精度。

2. 設計建議

• 電源與去耦 ：AVDD_5V、VDD_1V8、IOVDD 需獨立去耦（1μF 鉭電容 + 0.1μF 陶瓷電容靠近引腳），模擬地與數字地單點連接（熱焊盤處）。
• 輸入驅動 ：雖支持直接接傳感器，但長距離信號需加緩沖（如 THS4551）；輸入過壓時需串聯限流電阻（如 1kΩ），避免輸入電流超 10mA。
• 參考電路 ：REFIO 引腳需并聯 10μF 陶瓷電容（靠近引腳），外部參考推薦 REF7040（低溫漂 4.096V 參考）。
• PCB 布局 ：模擬信號（AINxP/AINxM、REFIO）與數字信號（SCLK、D0~D3）分開布線，避免交叉；熱焊盤通過過孔連接至地平面，優化散熱。
