Type-C音頻轉接器、直播聲卡、領夾麥等設備邊充電邊傳輸數據的實現原理與內部架構

隨著科技發展，Type-C接口憑借其高效、兼容性強的特性，成為音頻轉接器、直播聲卡、領夾麥等設備的核心接口。其核心功能——邊充電邊傳輸數據，依賴于內置的USB PD（Power Delivery）協議芯片（如LDR621Q），通過智能協商與角色切換實現電力與數據的協同管理12。

實現原理

1. PD協議握手與角色切換
   • PD協議協商：當設備插入Type-C接口時，LDR621Q芯片通過CC引腳與手機/筆記本等設備進行PD協議通信，自動識別設備類型及充電需求，協商最佳電壓/電流組合（如5V/9V/15V/20V），最大支持100W快充3。
   • DR_SWAP（數據角色切換）：LDR621Q支持自動觸發DR_SWAP指令，將設備從DFP（主機模式）切換為UFP（從機模式），或反之，確保數據傳輸與充電同步進行。例如，手機連接轉接器時，LDR621Q可讓手機從受電方（Sink）轉為供電方（Source），同時維持音頻數據傳輸45。
   • PR_SWAP（電源角色切換）：若需設備反向供電（如手機為U盤供電），LDR621Q可動態調整電源角色，避免數據中斷。
2. 智能功率分配
   LDR621Q內置功率管理模塊，可為系統預留固定功率（如5W/10W/15W），剩余功率用于充電，確保設備在高負載場景（如直播、游戲）下穩定運行6。
3. 數據傳輸與充電協同
   • 音頻數據處理：音頻轉接器/直播聲卡通過LDR621Q協調數據通道，將數字音頻信號編碼后經Type-C接口傳輸至設備，同時接收充電電流7。
   • 實時監控與保護：芯片內置過壓、過流、短路保護機制，防止充電異常導致設備損壞6。

內部架構

Type-C音頻轉接器、直播聲卡等設備的內部核心組件包括：

1. Type-C接口

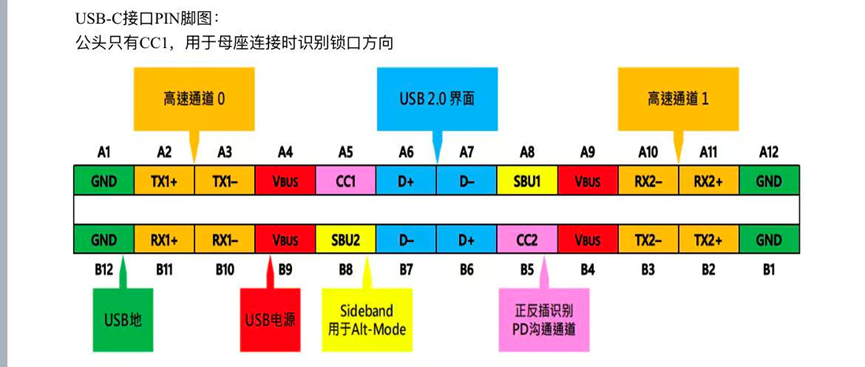

   支持正反插設計，集成VBUS（供電）、CC（配置通道）、D+/D-（數據傳輸）等引腳，實現多功能協同3。

1. LDR621Q PD協議芯片
   • 關鍵功能：
     • 支持USB PD 3.0協議，兼容PD 2.0及QC/PD快充標準；
     • 自動切換Data Role（DFP/UFP）與Power Role（Source/Sink）；
     • 通過VDM協商觸發設備進入ALT MODE，支持視頻信號擴展（如DP輸出）678。
   • 技術優勢：
     • 單芯片集成PD協議與OTG角色切換，減少外圍元件；
     • 高兼容性：適配主流手機品牌（如OPPO、vivo、華為）的PD協議差異8。
2. 音頻編解碼器（CODEC）
   負責數字信號與模擬信號的轉換（A/D與D/A），確保音頻質量穩定。
3. 輔助電路
   包括電源管理模塊、保護電路及復位控制，保障設備安全運行。

應用場景

• 音頻轉接器：邊充邊傳，解決手機游戲/視頻場景下的電量焦慮78。
• 直播聲卡/領夾麥：支持邊錄邊充，保障直播穩定性，同時提供高清音頻輸入910。
• Switch游戲機拓展塢：通過LDR621Q協調千兆網口與視頻輸出，實現低延遲游戲體驗。

技術對比與優化
